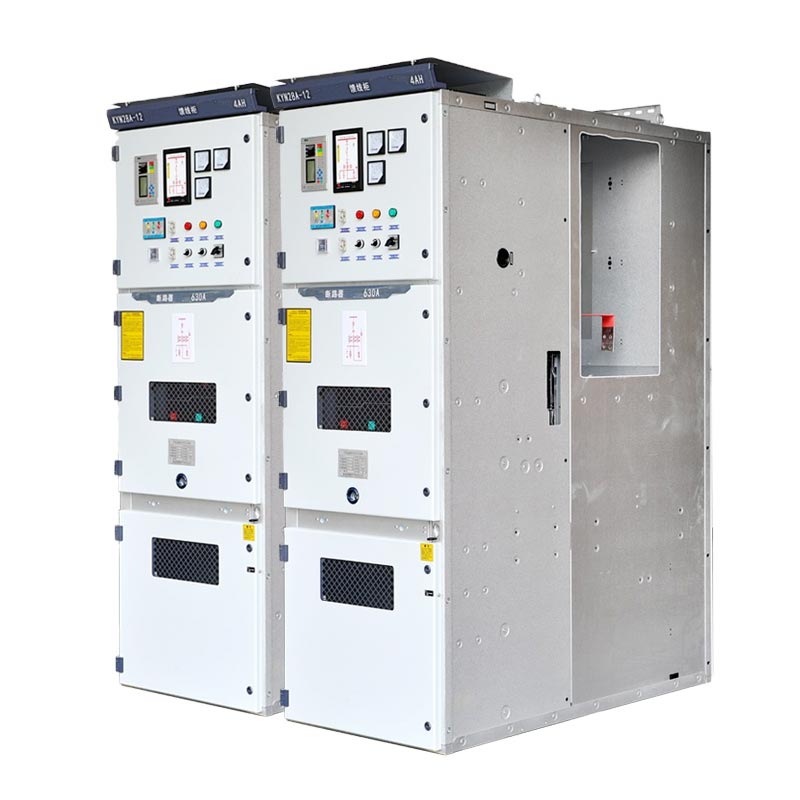

Kyn28 skirstomieji įrenginiai 11kV

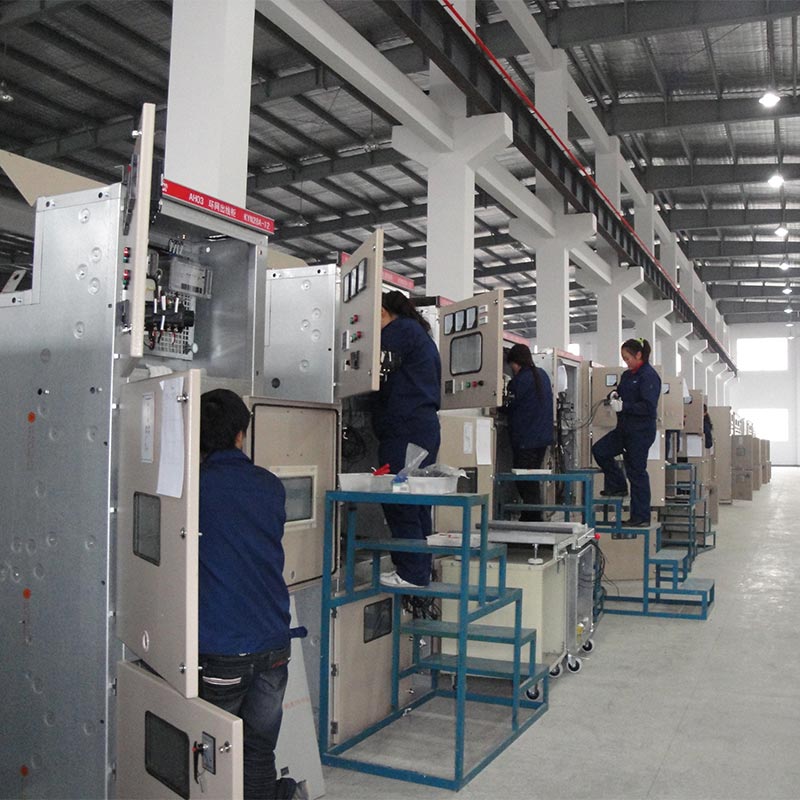

„Usune Kyn28 Switchgear 11kV“ tinka 3,6–12 kV, 50 Hz trifazėms kintamosios srovės sistemoms, leidžiančioms priimti elektros energiją, paskirstymas, valdymas, apsauga ir stebėjimas. Jis palaiko vieną šyną, vienos šynos skirstymą ir dvigubą šynų prijungimo būdai, todėl tai yra pagrindinis elektros energijos paskirstymo įrenginys elektros sistemose. Kaip pagrindinis produktas a profesionalus Kinijos elektros įrangos tiekėjas, jis tapo pasauliniu patikimu vidutinės įtampos elektros paskirstymu sprendimas dėl gamyklos gamybos galimybių ir stabilios kokybės.

Žemos įtampos skirstomieji įrenginiai

Vidutinės įtampos skirstomieji įrenginiai

Pagrindinių standartų laikymasis

„Usune Kyn28 Switchgear 11kV“ griežtai laikosi tarptautinių ir vietinių standartų, kad būtų užtikrintas produktas patikimumas, saugumas ir sąveikumas:

1. IEC 60298 / IEC 62271-200: kintamosios srovės metalu uždengti skirstomieji įrenginiai, kurių vardinė įtampa nuo 1 kV iki 52 kV
2. GB 3906-2006: 3–35 kV kintamosios srovės metaliniai skirstomieji įrenginiai ir valdymo spintos
3. DL/T 404-2007: Techninė vidaus kintamosios srovės aukštos įtampos skirstomųjų įrenginių specifikacija
4. GB/T 11022: Bendroji aukštos įtampos skirstomųjų įrenginių specifikacija

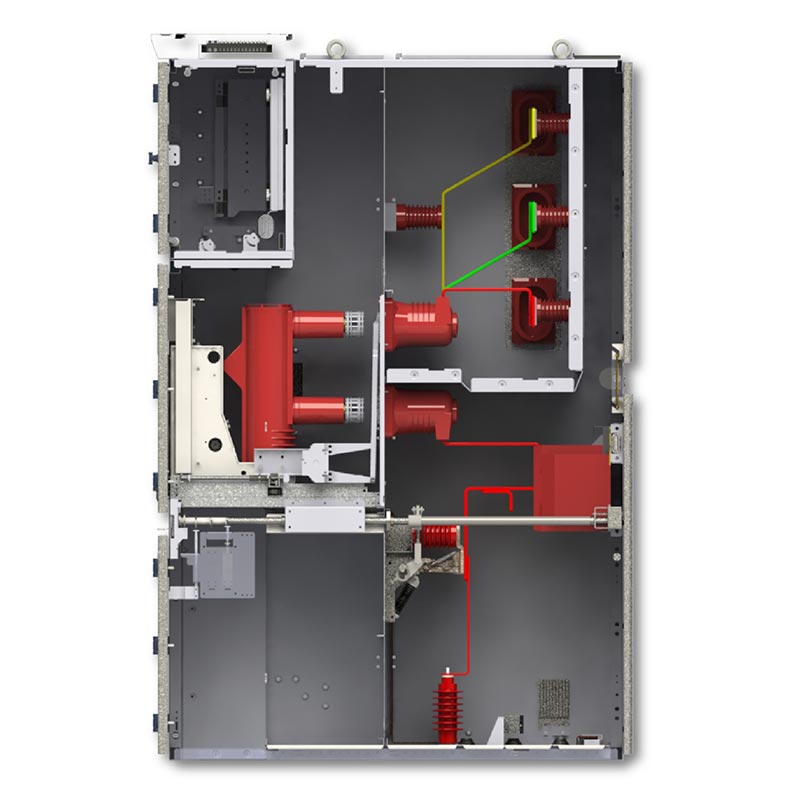

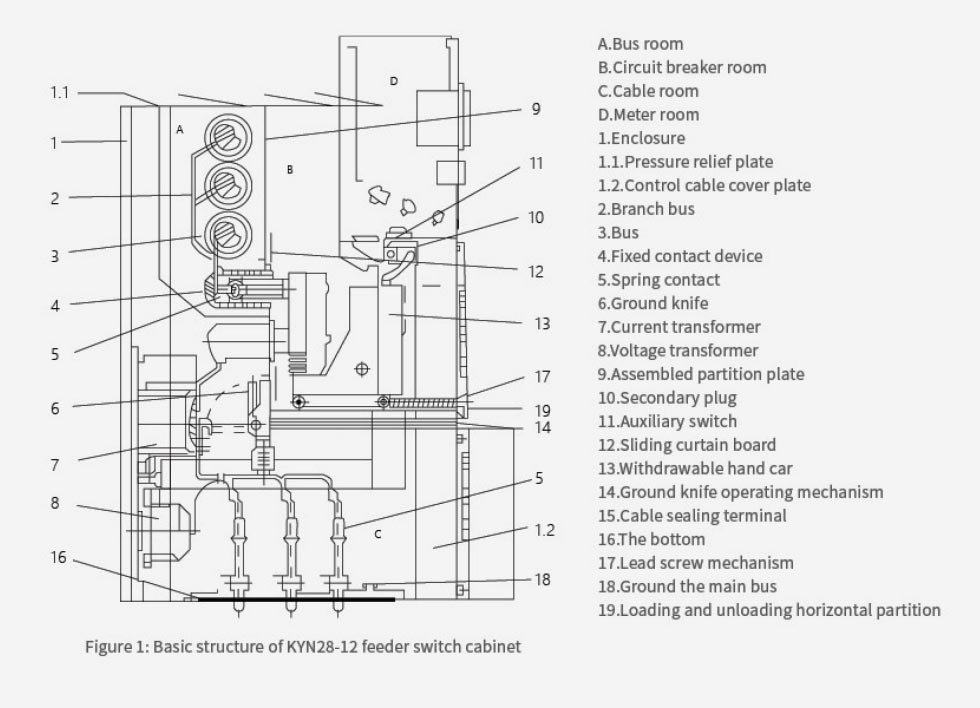

Konstrukcijos ir dizaino ypatybės

Kyn28 Switchgear 11kV korpusas turi modulinę varžtų konstrukciją, pagamintą iš aukštos kokybės cinkuoto / šalto valcavimo plieninė plokštė, metalinėmis pertvaromis padalinta į penkis nepriklausomus įžeminimo skyrius, veiksmingai užkertant kelią gedimams paplitimas.

1. Grandinės pertraukiklio skyrius: įrengtas nuimamas vakuuminio grandinės pertraukiklio vežimėlis su mechaniniu blokuojantis
2. Šynų skyrius: montuoja pagrindines šynas ir šakų šynas, atskirai izoliuotas.
3. Kabelių skyrius: naudojamas kabelių jungtims, kuriose yra transformatoriai, įžeminimo jungikliai, viršįtampių ribotuvai ir kt.
4. Valdymo prietaisų skyrius: montuojamos relės, prietaisai, apsaugos įtaisai ir antrinės grandinės.
5. Slėgio mažinimo kanalas: viršuje yra slėgio mažinimo įtaisas, leidžiantis saugiai išleisti lanko slėgį gedimo atveju.

Pagrindiniai privalumai

1. Nuimamas rankinio vežimėlio dizainas: grandinės pertraukiklis ir PT rankiniai vežimėliai yra keičiami, todėl galima greitai prižiūrėti ir pakeitimas neatjungiant visos šynų dalies įtampos.
2. Visapusiškas penkių apsaugos blokavimas: apsaugo nuo atsitiktinio grandinės pertraukiklio atsidarymo / uždarymo, apsaugo stumiant / traukiant rankinį vežimėlį esant apkrovai, neleidžia uždaryti įžeminimo jungiklio, kai yra įtampa, neleidžia įjungti kai įžeminimo jungiklis yra uždarytas, ir apsaugo nuo atsitiktinio patekimo į maitinimo skyrius.
3. Kompaktiška konstrukcija: eksploatacija ir priežiūra nukreipta į priekį, taupant montavimo vietą.
4. Didelis prisitaikymas prie aplinkos: įmontuotas kondensacinis šildytuvas, tinkamas drėgnai aplinkai.

Pagrindiniai taikymo tipai:

1. Įeinančios linijos spinta (gaunama galia)
2. Išeinančios linijos spinta (paskirstanti maitinimą tiektuvams / varikliams)
3. Įtampos transformatorius ir įtampos matavimo spinta
4. Apskaitos spinta (su energijos skaitikliu)
5. Šynų sekcijų spinta
6. Izoliacinė spinta

Aplinkos sąlygos

- Aplinkos temperatūra: -15℃ ~ +40℃
- Vidutinė paros santykinė oro drėgmė ≤95%, mėnesio vidurkis ≤90%
- Nėra sprogių, ėsdinančių dujų ar laidžių dulkių, nėra stiprios vibracijos
- Montavimas tik viduje

Pagrindiniai techniniai parametrai

Tikras prašymo atvejis

Miesto komercinio komplekso elektros skirstymo projektas. 50 aukštų komercinis kompleksas (biuras + komercija + pramogos) Rytų Kinijoje naudoja 18 Usune Kyn28 Switchgear 11kV įrenginių, įskaitant įeinančias linijas, išeinančias linijas, PT, matavimus, sekcijų spintos ir izoliacinės spintos su pertekliniu maitinimo šaltiniu per dvigubas šynas.

Po dvejų eksploatavimo metų jis pasiekė 99,98% energijos tiekimo patikimumą be neplanuotų elektros energijos tiekimo sutrikimų. The skirstomuosius įrenginius galima greitai pakeisti, žymiai sumažinant priežiūros laiką. Kompaktiška spintelė taupo erdvę paskirstymo patalpa, o kondensacinis šildytuvas užtikrina stabilų darbą drėgnoje aplinkoje.

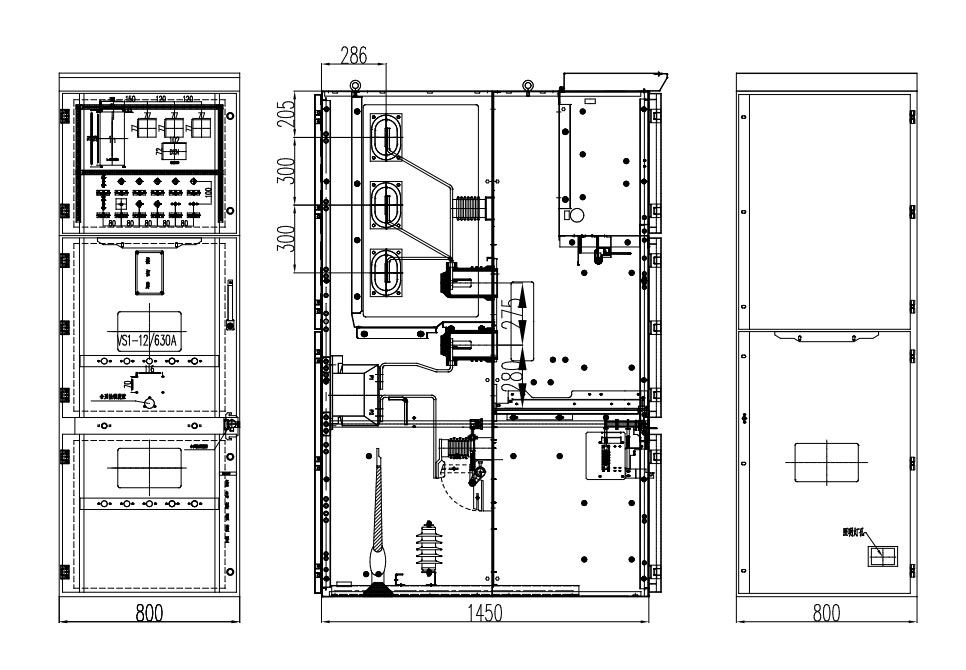

Produkto išorinis matmuo

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

DUK

1 klausimas: kokie yra pagrindiniai Usune KYN28 11kV ir tradicinių fiksuotų skirstomųjų įrenginių skirtumai?

A: Pagrindinis skirtumas yra ištraukiama skirstomojo įrenginio konstrukcija. Grandinės pertraukiklius galima ištraukti savarankiškai ir keičiami, todėl techninės priežiūros metu nereikia visiškai nutraukti elektros energijos tiekimo. Tai užtikrina didesnį saugumą ir priežiūros efektyvumas, o nepriklausomas skyrius veiksmingai riboja gedimų diapazoną.

2 klausimas: Ar Kyn28 11kV skirstomąjį įrenginį galima naudoti dideliame aukštyje arba ypač drėgnoje aplinkoje?

A: Taip. Kaip profesionalus gamintojas, Usune siūlo didelio aukščio sumažinimo dizainą, patobulintą izoliaciją ir apsauga nuo korozijos ir įmontuotas šildytuvas, užtikrinantis patikimą veikimą drėgnoje aplinkoje.

3 klausimas: kaip su gaminio garantija ir aptarnavimu po pardavimo?

A: Visai mašinai suteikiama 12 mėnesių garantija, pasaulinė techninė komanda, kuri reaguoja 24 valandas per parą ir greitai. pagrindinėse srityse teikiamos paslaugos vietoje. Taip pat teikiame ilgalaikę priežiūrą ir techninius mokymus.
