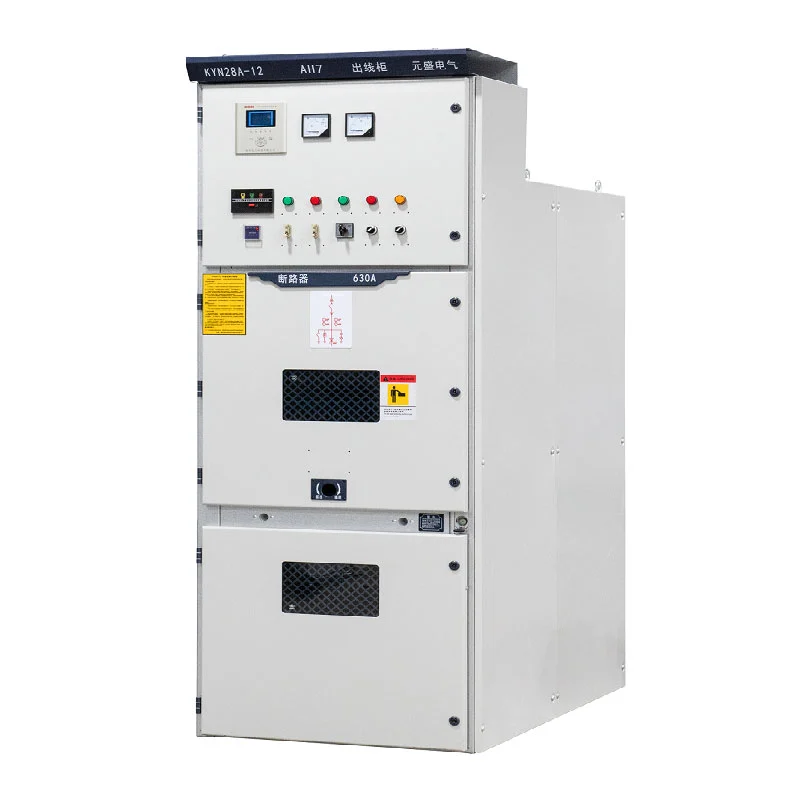

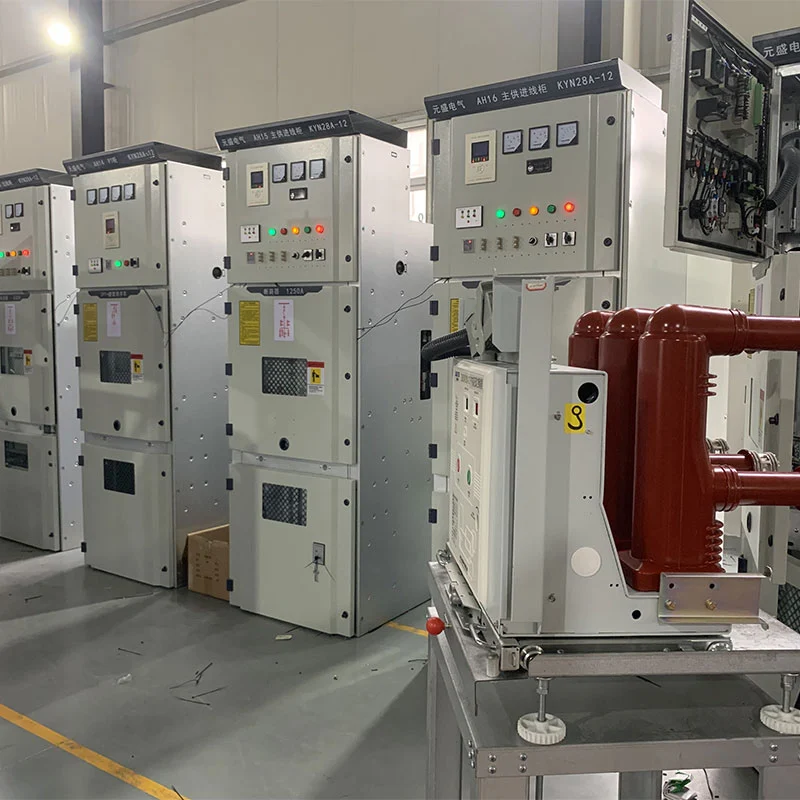

Kyn28 vidutinės įtampos skirstytuvas

Tiksliniai vartotojai ir atitiktis

Ši platforma skirta EPC rangovams, elektros didmenininkams, pastotėms, pramoniniams objektams ir infrastruktūros plėtrai, ieškantiems universalaus vidaus vidutinės įtampos paskirstymo sprendimo. „Usune“ veiklą reglamentuoja ISO 9001, ISO 14001 ir ISO 45001 sistemos. Gamyba atitinka atitinkamas IEC ir GB direktyvas, o CE ženklą galima įsigyti reikalavimus atitinkančiuose regionuose.

Specifikavimo metodika

Tinkamų vidutinės įtampos skirstomųjų įrenginių parinkimas prasideda nuo paties elektros tinklo analizės. Išankstinio užsakymo inžinerija paprastai apima sistemos įtampos, dažnio, didžiausios apkrovos srovės, trumpojo jungimo dydžio, tiekimo lygio, apsaugos poreikių, kabelių schemos ir aplinkos įrengimo veiksnių patikrinimą. „Usune“ įvertina šią konkrečiam projektui būdingą informaciją, kad pasiūlytų optimizuotą konfigūraciją, vengdama bendrųjų specifikacijų. Šis pritaikytas atrankos procesas yra gyvybiškai svarbus pastotėms, gamykloms ir elektros infrastruktūrai, kur vienu metu veikia kelios vidutinės įtampos grandinės.

Techniniai įvertinimai ir našumas

Standartiniai mazgai pritaikyti vidutinės įtampos lygiams nuo 3,6 kV iki 12 kV, o nuolatinės srovės talpa yra nuo 630 A iki 3150 A. Atsparumo trumpiesiems jungimams galimybės siūlomos 25 kA, 31,5 kA, 40 kA ir 50 kA pakopomis, o pasirinkimą lemia tinklo apskaičiuota gedimo srovė, o ne vien įprastinė apkrova. Vardinės srovės ir trumpojo jungimo stiprumo suderinimas su aparatais prieš ir pasroviui užtikrina darnų sistemos veikimą.

Sistemos architektūra ir koordinavimas

Holistinis vidutinės įtampos paskirstymo masyvas retai priklauso nuo vieno spintelės tipo; įeinantiems pašarams, išeinančioms linijoms, transformatoriams, matavimams, įtampos jutikliams ir magistralės jungtims reikia skirtingų funkcijų. „Kyn28“ vidutinės įtampos skirstytuvą galima surinkti, kad į vieningą elektros tinklą būtų įeinantys, išeinantys, PT, matavimo, magistralės skirstytuvai ir izoliavimo įrenginiai. Šis lankstumas užtikrina, kad fizinė sudėtis tiesiogiai atspindi patvirtintą vienos eilutės diagramą.

Apsauginė integracija

Vidutinės įtampos apsaugai reikia visos sistemos perspektyvos, užtikrinančios harmoniją tarp skirstomųjų įrenginių, grandinės pertraukiklių, relių, transformatorių, kabelių ir priešpriešinių įrenginių. Kyn28 vidutinės įtampos skirstomieji įrenginiai palaiko nurodytų apsaugos ir valdymo elementų integravimą. Vakuuminis grandinės pertraukiklis tvarko pirminį perjungimą, o susijusi relė ir valdymo schema yra pritaikytos pagal elektros konstrukciją. „Usune“ bendradarbiauja su klientais, siekdama sinchronizuoti spintelės konfigūraciją su apsaugos dokumentacija, kuri yra esminis EPC įmonių poreikis.

Mechaninė konstrukcija ir išdėstymas

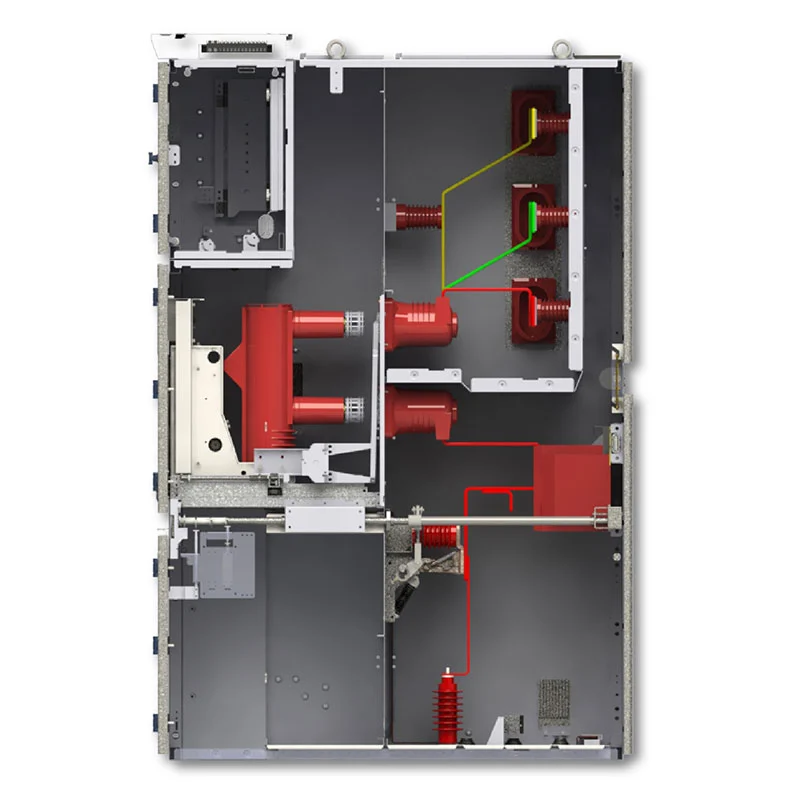

Įrangoje yra metalu dengtas korpusas su atskirtomis zonomis pirminiams komponentams, šynoms, kabelių galams ir antriniams valdikliams. Šis vidinis zonavimas sukuria aiškią įrengimo sistemą ir leidžia suderinti visą seriją su kabelių takais, valdymo laidais, veikimo atstumu ir patalpos matmenimis. Kelių kabinetų projektuose išdėstymas priklauso nuo grandinių skaičiaus ir funkcinių poreikių, o ne kiekvieną skyrių traktuojant kaip atskirą produktą.

Aikštelės paruošimas ir aplinkos apribojimai

Prieš užsakant, reikia įvertinti elektros patalpos sąlygas, įskaitant turimą plotą, kabelio įvado orientaciją, aptarnavimo atstumą, temperatūrą, drėgmę, aukštį virš jūros lygio, vėdinimą ir įrangos tvarkymo maršrutus. Standartinis Kyn28 vidutinės įtampos skirstytuvas yra skirtas naudoti patalpose, veikia nuo -15°C iki +40°C, o vidutinė dienos santykinė oro drėgmė neviršija 95%, o mėnesio vidutinė - 90%. Dėl specialios aplinkos ar didelio aukščio aikštelės reikia iš anksto pasikonsultuoti su Usune, kad būtų galima pakoreguoti elektros ir izoliacijos parametrus.

Pagrindiniai funkciniai moduliai

Įėjimo angos jungia vidutinės įtampos šaltinį su šynų sistema, o srovės nominalioji vertė, apsauga, matavimas ir kabeliai yra pritaikyti prieš srovę nukreiptam tinklui. Išeinančios zonos tiekia energiją transformatoriams, varikliams arba proceso apkrovoms, kurių dydis yra pagal projekto apkrovos grafiką. PT ir matavimo skyriai palengvina įtampos transformaciją ir energijos stebėjimą. Autobusų skirstymo priemonės leidžia valdyti magistralės dalis arba atskirti jas ir taip padidinti tinklo lankstumą.

Pramonės diegimas

Pastotėse Kyn28 vidutinės įtampos skirstomieji įrenginiai yra suskirstyti į įeinančius šaltinius, transformatorių tiekimą, išeinančias grandines ir magistralės segmentavimą pagal vienos linijos diagramą. Gamybos įmonės jį naudoja tiekti gamybos linijas, variklius, kompresorius ir siurblius su įvairiais tiekimo pajėgumais. Kasybos operacijos yra naudingos dėl jos gebėjimo valdyti paskirstytas sunkias apkrovas, tokias kaip ventiliacija ir perdirbimo įranga. Komerciniuose daugiaaukščiuose ir dideliuose pastatuose jis integruotas, kad būtų galima struktūriškai priimti elektros energiją ir tiekti daug transformatorių, suderintų su elektros patalpų apribojimais.

Techninės specifikacijos

Galutinė specifikacija turėtų būti patvirtinta pagal projekto įtampą, apkrovos srovę, gedimo lygį, apsaugą schema, kabelių išdėstymas ir įrengimo aplinka.

Pagalba pirkimuose ir pristatymo laikas

Daugiau nei 14 metų gaminanti elektros įrangą, Usune siūlo techninę paramą projektiniams vidutinės įtampos pirkimams. Klientai pateikia vienos eilutės diagramas, įtampos / srovės / trumpojo jungimo specifikacijas, spintelių skaičių, funkcinius poreikius ir vietos sąlygas; Tada „Usune“ padeda atlikti techninį patvirtinimą ir konfigūraciją. Standartinėms sąrankoms gaminti paprastai reikia 15–20 dienų po patvirtinimo ir apmokėjimo, nors faktinis pristatymas skiriasi priklausomai nuo projekto sudėtingumo ir užsakymo apimties.

Produkto išorinis matmuo

Cas-space raketų paleidimo projektas

KYN28 serija buvo pasirinkta naudoti Cas-space raketų paleidimo projekte. Skirtingai nuo standartinių komercinių savybių ar gamybos įmonių, aviacijos ir kosmoso infrastruktūroje paprastai yra daug specializuotų elektros poreikių ir pagalbinių sistemų, paskirstytų įvairiose zonose. Dėl to vidutinės įtampos skirstymo sprendimai turi būti suderinti su visapusiška sklypo elektros architektūra.

Šiai konkrečiai įmonei skirstomųjų įrenginių įrengimas buvo laikomas pagrindine platesnio vietos elektros skirstymo tinklo dalimi, apimančia elektros priėmimą, tiekimo skirstymą, apsaugos priemones ir elektros valdymo poreikius. Šis atvejis parodo Usune kompetenciją prisidėti prie specializuotų inžinerinių užduočių, kai vidutinės įtampos įranga turi būti sinchronizuota su specialiais elektros poreikiais, o ne tiekiama kaip universali standartinė spinta.

Standartai ir bandymai

„Usune“ naudoja holistinę valdymo sistemą, kuri integruoja kokybės užtikrinimą, gamybos priežiūrą, aplinkosaugos reikalavimus ir darbuotojų saugą bei saugą visose gamybos ir tikrinimo darbo eigose.

Įmonė turi ISO 9001, ISO 14001 ir ISO 45001 kredencialus. Gaminių dizainas atitinka atitinkamas IEC ir GB specifikacijas, o CE atitiktis pasiekiama tinkamų modelių konfigūracijoms.

Prieš pristatymą kiekvienai įrangai atliekami sistemingi patikrinimai ir funkciniai bandymai, kurių metu tikrinami pagrindiniai komponentai, konstrukcinis surinkimas, elektriniai galai ir užbaigtas blokas. Dokumentų paketai su techniniais duomenų lapais ir bandymų sertifikatais gali būti išduodami pagal individualius projekto įgaliojimus.

DUK

Kokia informacija reikalinga atrankai?

Pagrindinė informacija apima sistemos įtampą, dažnį, vardinę srovę, trumpojo jungimo lygį, įeinančių ir išeinančios grandinės, apsaugos reikalavimai, kabelių išdėstymas ir įrengimo sąlygos.

Kokios įtampos galimos?

Pateikta konfigūracija palaiko 3,6 kV, 7,2 kV ir 12 kV sistemas. Turi būti patvirtinta galutinė įtampa pagal kliento elektros tinklą.

Ar „Usune“ gali konfigūruoti sudėtį pagal vienos eilutės diagramą?

Taip. „Usune“ gali peržiūrėti kliento elektros schemą ir pagal ją sukonfigūruoti spintos funkcijas bei įvertinimus projekto reikalavimus.

Ar įranga gali būti naudojama pastotėse?

Taip. Jis gali būti sukonfigūruotas įeinančiam maitinimui, transformatorių tiektuvams, išeinančioms grandinėms, matavimui, įtampos matavimui, ir šynų skirstymas į vidaus pastotes.

Kokių standartų laikosi Usune?

„Usune“ gaminiai sukurti pagal taikomus IEC ir GB standartus. Įmonė veikia pagal ISO 9001, ISO 14001 ir ISO 45001 valdymo sistemos su CE sertifikavimu atitinkamose rinkose.

Ar galima pateikti techninius dokumentus?

Taip. „Usune“ gali pateikti technines specifikacijas, bandymų ataskaitas, gaminio dokumentus ir kitus su projektu susijusius duomenis dokumentai pagal kliento reikalavimus.

Koks yra įprastas gamybos laikotarpis?

Standartinės konfigūracijos gamyba paprastai trunka apie 15–20 dienų po techninio patvirtinimo ir apmokėjimo. The tikrasis tvarkaraštis priklauso nuo konfigūracijos ir kiekio.

Prašyti techninio pasiūlymo

Jei perkate Kyn28 vidutinės įtampos skirstytuvą, pateikite vienos linijos diagramą, sistemos įtampą, vardinę srovė, trumpojo jungimo lygis, spintelės kiekis, tiektuvo reikalavimai, apsaugos reikalavimai ir montavimas sąlygomis.

„Usune“ gali įvertinti elektros reikalavimus ir pateikti tinkamą vidutinės įtampos skirstomųjų įrenginių konfigūraciją jūsų projektas.
