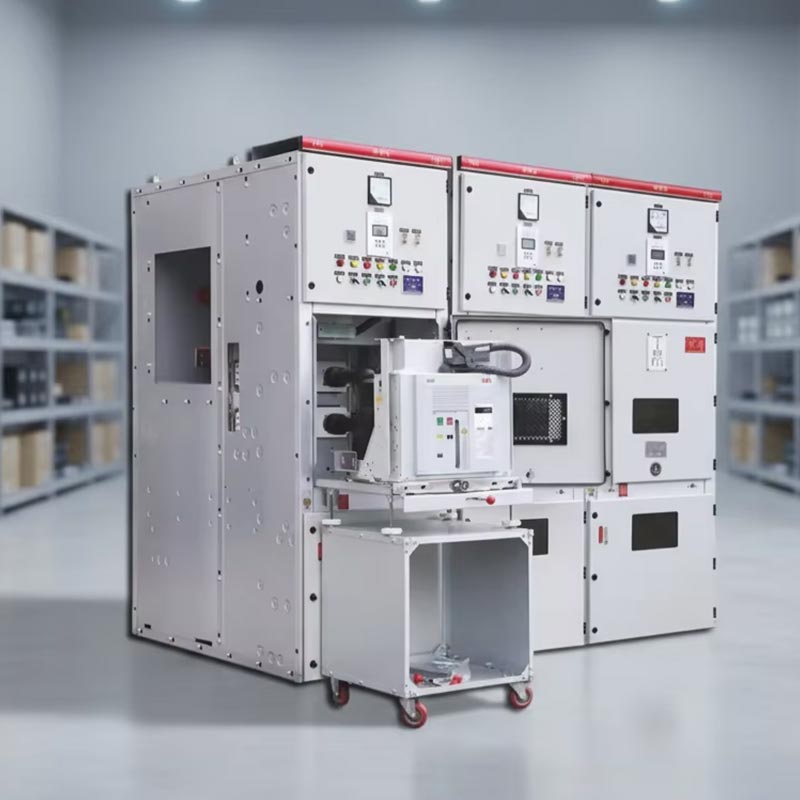

Kyn28 skirstomieji įrenginiai 10kv

„Usune Kyn28“ 10 kV skirstomasis įrenginys tinka trifazei kintamajai 50 Hz, 3,6–12 kV vienai šynai ir vienai šynai segmentuoti maitinimo sistemas ir turi išsamias „penkių atsparumo“ funkcijas. Galima įrengti spintelės rankinio vežimėlio skyrių su pagrindiniai komponentai, tokie kaip vakuuminiai grandinės pertraukikliai ir vakuuminiai kontaktoriai. Vakuuminiai grandinės pertraukikliai iš tokių prekių ženklų kaip ABB VD4, Galima pasirinkti „Schneider HVX“ ir „Usune VS1“. Šiuo metu tai yra pagrindinis patalpų aukštos įtampos komplektas galia paskirstymo įranga, daugiausia naudojama elektros energijos perdavimui ir priėmimui įvairiose pastotėse ir paskirstymui stotyse ir grandinės valdymui, apsaugai ir stebėjimui.

Žemos įtampos skirstomieji įrenginiai

Vidutinės įtampos skirstomieji įrenginiai

Veiklos aplinkos reikalavimai

• Aplinkos oro temperatūra: Viršutinė riba +40℃, apatinė riba -15℃;
• Santykinė oro drėgmė: paros vidurkis ne didesnis kaip 95%, mėnesio vidurkis ne didesnis kaip 90%;
• Aukštis: 1000 m ir žemiau;
• Seisminis intensyvumas: Neviršija 8 laipsnių;
• Nėra gaisro ar sprogimo pavojaus, didelės taršos, cheminės korozijos ir stiprios vibracijos. Jei veikiančios aplinka viršija įprastas GB3906 nurodytas sąlygas, vartotojas ir gamintojas turi derėtis ir nustatyti atitinkamas sąlygas.

Techniniai parametrai

• Nominali įtampa: 3,6kV, 6,6kV, 7,2kV, 10kV, 11kV, 12kV, 13,8kV, 15kV, 17,5kV, 20kV, 24kV;
• Vardinis dažnis: 50/60Hz;
• Nominali srovė: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Nominali trumpalaikė atsparumo srovė (4s): 16kA, 20kA, 25kA, 31,5kA, 40kA;
• Nominalus izoliacijos lygis: 42kV (1 min. maitinimo dažnis, tarp elektrodų/į žemę), 48kV (atviras kontaktas); 75kV (žaibo impulsas, tarp elektrodų/į žemę), 85kV (atviras kontaktas, didžiausia vertė);
• Apsaugos klasė: Korpuso apsaugos klasė IP4X, skyrių apsauga IP2X;
• Spintelių tipai: įeinančių linijų spintos, išeinančių linijų spintos, transformatorių apsaugos spintos, šynų jungtis spintos, atjungiklių skirstomosios spintos, šynų kėlimo spintos, PT/VT spintos ir kt.;
• Spintelės matmenys: Plotis 650mm/800mm/1000mm, Aukštis 2300mm, Gylis 1450mm.

Pagrindiniai privalumai

1. Visapusiška saugos apsauga

Kyn28 10kV komutatorius turi šarvuotą metalinę uždarą konstrukciją, kurioje kiekvienas funkcinis skyrius yra atskirai atskirtas. Kartu su mechaniniais ir elektriniais blokatoriais jis visiškai realizuoja penkių patikimų blokavimą, pašalinant netinkamo veikimo rizika. Korpuso apsaugos laipsnis siekia IP4X, o skyriaus apsauga yra IP2X, toliau didinant saugos apsaugos galimybes.

2. Stabilus ir patikimas veikimas

Sukurtas ir pagamintas griežtai laikantis IEC tarptautinių standartų ir ISO kokybės valdymo sistemos, naudojant aukštos kokybės vakuuminius komponentus, jis yra suderinamas su įvairiais gerai žinomų prekės ženklų vakuuminiais grandinės pertraukikliais, stiprus atsparumas trumpajam jungimui, prisitaiko prie plataus įtampos ir srovės diapazono ir tinka ilgalaikiam tęstinis operacija.

3. Patogus montavimas ir priežiūra

Nuimama vežimėlio konstrukcija leidžia greitai ir lengvai patikrinti bei pakeisti. Jo kompaktiška konstrukcija palaiko priekyje priežiūra, taupoma vieta ir prastovos. Standartiniai spintos matmenys prisitaiko prie įvairių montavimo scenarijų, dėl to didelis įrengimo efektyvumas.

4. Platus pritaikymas

Kyn28 komutatorius 10kV apima visus įtampos lygius nuo 3,6 iki 24kV, yra suderinamas su 50/60Hz dviejų dažnių sistemos, ir siūlo įvairių tipų spinteles, kad atitiktų skirtingų pramonės šakų, tokių kaip elektrinės, energijos paskirstymo poreikius, pastotes, pramonės ir kasybos įmones bei daugiaaukščius pastatus. Jis taip pat gali prisitaikyti prie įvairių įprastų darbo aplinkos.

Realaus pasaulio taikymo atvejis

Vykdant 110kV pastotės atnaujinimo projektą tam tikrame mieste buvo pasirinkti 28 Usune KYN28-12 skirstomieji įrenginiai. Įranga pasiektas didelis erdvės išnaudojimas, greitas paleidimas ir 99,98 % patikimumas po paleidimo, reikšmingai elektros skirstomojo tinklo saugos lygio gerinimas. Šiame projekte skirstomieji įrenginiai pritaikyti prie vietos aplinkosaugos reikalavimus, įskaitant aukštį, temperatūrą ir drėgmę, ir tinkamą vakuumo grandinę pertraukiklio modelis parenkamas taip, kad puikiai atitiktų pastotės elektros paskirstymo poreikius.

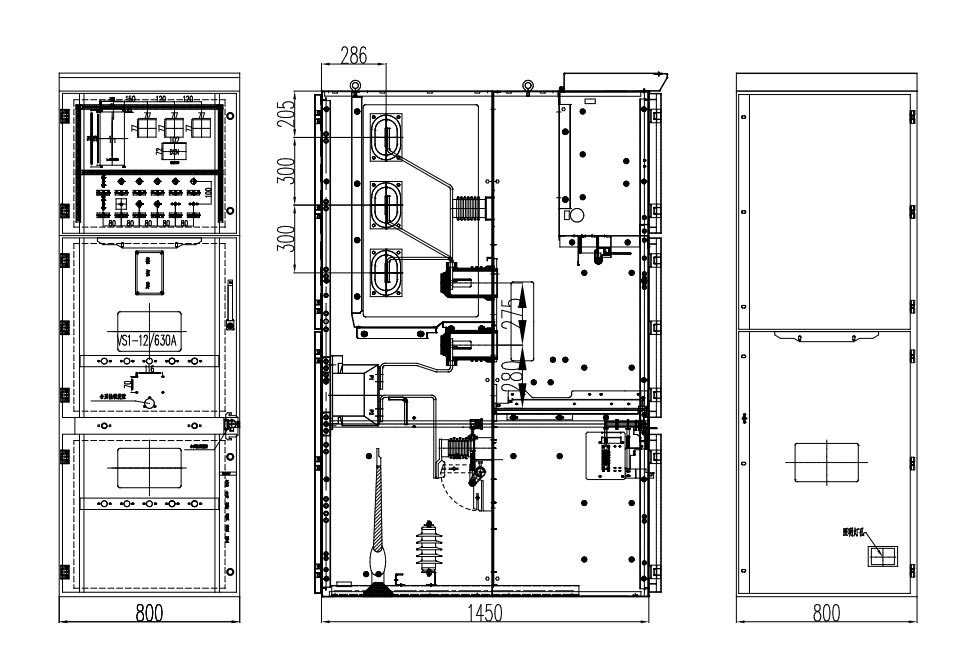

Produkto išorinis matmuo

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

DUK

1 klausimas: kokios yra konkrečios KYN28 skirstomojo įrenginio „penkių atsparumo“ funkcijos?

A: Tai daugiausia apima netyčinio grandinės pertraukiklių atidarymo ir uždarymo prevenciją, stūmimo ar traukimo prevenciją rankinis vežimėlis yra apkrautas, neleidžiantis įžeminimo laidams prijungti prie įtampą turinčių grandinių, neleidžiantis uždaryti grandinės pertraukiklis su prijungtu įžeminimo laidu ir neleidžia personalui netyčia patekti į įtampą skyriuose, taip struktūriškai užtikrinant personalo ir įrangos saugumą.

2 klausimas: koks yra įprastinės Kyn28 10kV skirstomojo įrenginio priežiūros ciklas?

A: Rekomenduojama atlikti įprastą patikrinimą kas 6 mėnesius ir išsamią techninę priežiūrą kas 1-2 metus, sutelkiant dėmesį į mechanizmo, izoliacijos, blokavimo ir varžtų sandarumo patikrinimą. „Usune“ teikia visas technines galimybes parama.

3 klausimas: Ar „Usune“ gali pateikti pritaikytus skirstomuosius įrenginius?

A: Taip. Kaip profesionalus gamintojas, Usune gali pritaikyti vidines konfigūracijas, apsaugos lygius ir intelektualūs stebėjimo sprendimai, pagrįsti įtampa, srove, apsaugos reikalavimais ir vietos aplinka. Gali taip pat sureguliuokite spintelės matmenis ir pasirinkite tinkamus vakuuminių grandinės pertraukiklių modelius, kad atitiktų konkrečius poreikius.

Apibendrinant galima pasakyti, kad „Usune Kyn28 Switchgear 10kV“ integruoja saugumą, patikimumą ir naudojimo paprastumą. Palaikoma brandaus dizainas, griežta kokybės kontrolė ir išsamūs techniniai parametrai, tinka įvairiems darbams aplinkas ir scenarijus. Kaip profesionalus gamintojas ir aukštos kokybės tiekėjas iš Kinijos, Usune ir toliau tai daro teikti stabilius ir efektyvius vidutinės įtampos elektros paskirstymo sprendimus vartotojams visame pasaulyje.
