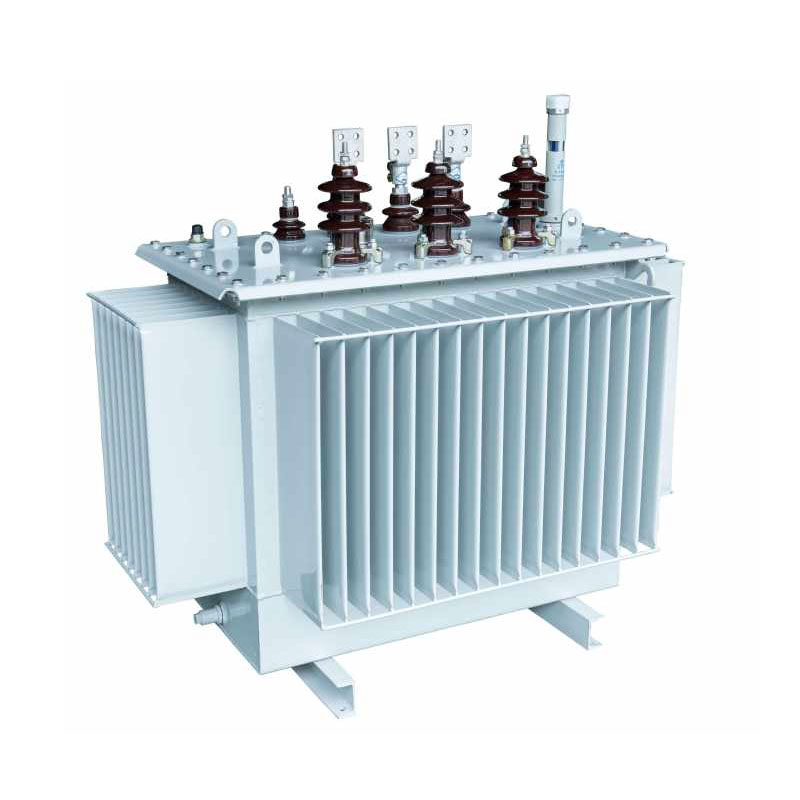

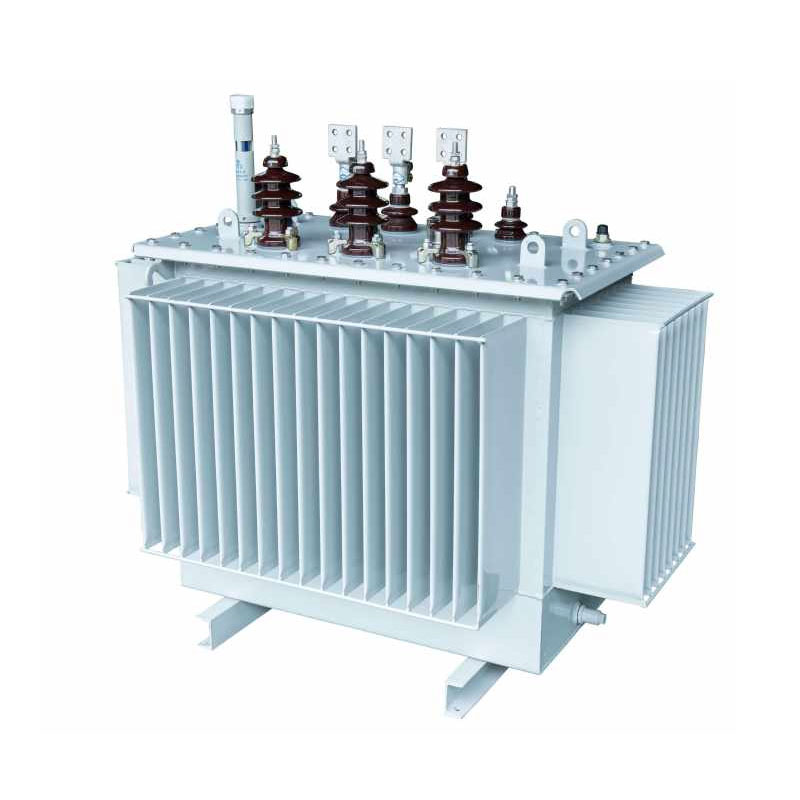

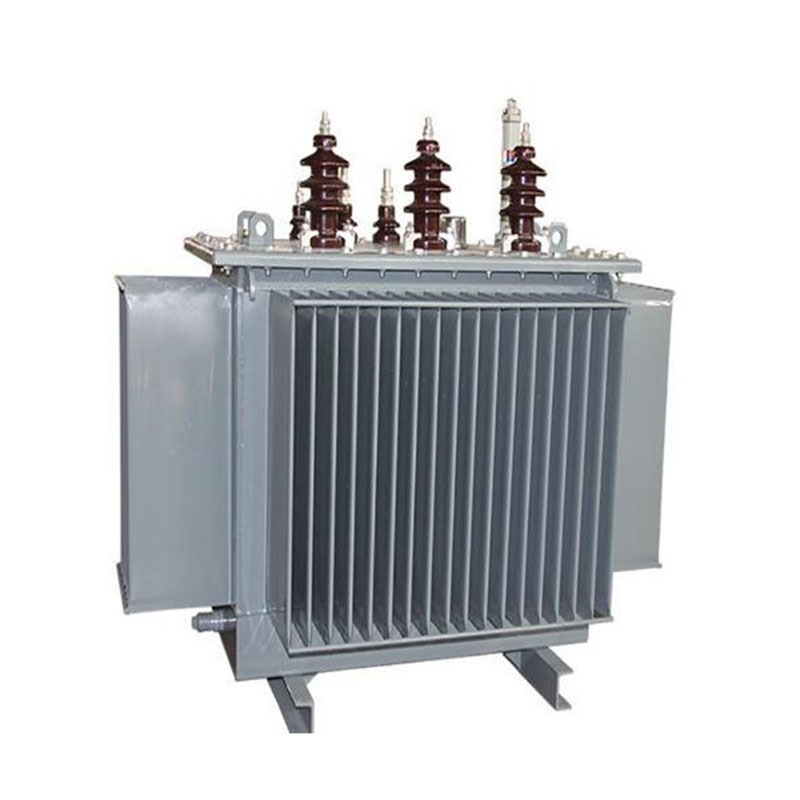

4000KVAT trifazis alyvos transformatorius

Usune 4000kVA trifazis alyvos transformatorius apima tris pagrindinius įtampos lygius: 10kV, 20kV ir 36kV, atstovaujantis patobulintam, didelio efektyvumo, energiją taupančiam skirstomajam transformatoriui. Nutolimas nuo tradicinių sukrautos laminuotos šerdies struktūros, jame naudojamas lygiakraštis trikampis 3D žaizdos šerdies išdėstymas. Šis dizainas lemia a šerdies stulpelio skerspjūvis artėjantis prie apskritimo, sandari apvija ir be tarpų magnetinė grandinė, iš esmės sprendžiant įprastas tradicinių transformatorių problemas, tokias kaip trifazis disbalansas, dideli eksploataciniai nuostoliai ir per didelis triukšmas.

Standartizuotomis gamybos linijomis ir griežtomis kokybės kontrolės sistemomis paremtas produktas pasižymi tvirta aplinka pritaikomumas ir didelis veikimo stabilumas. Jis atitinka ilgalaikius ir patikimus komplekso maitinimo poreikius scenarijai, įskaitant tinklo atnaujinimą, pramoninę gamybą ir surenkamų pastočių integravimą, tiekiant puiki energijos taupymo nauda ir ekonominė vertė.

Pagrindinės struktūrinės savybės ir gaminio pranašumai

1. Optimizuota pagrindinė struktūra: itin maži nuostoliai ir tylus veikimas

Šerdis yra pagaminta iš labai gryno grūdėtumo orientuoto silicio plieno lakštų, apdorotų naudojant importuotą vokišką Georgą. skersinio pjovimo įranga. Jame naudojamas tikslus 45° sujungimo procesas ir daugiapakopis apskritas skerspjūvis laminavimo būdu suformuota struktūra, efektyviai sumažinanti magnetinio nuotėkio ir histerezės nuostolius. Lygiakraščio trikampis išdėstymas užtikrina, kad visų trijų fazių magnetiniai keliai būtų vienodi ir sumažinami iki minimumo. Iki visiškai panaikinant magnetinės grandinės oro tarpus, konstrukcija žymiai sumažina nuostolius tuščiosios eigos metu ir veikimo triukšmą, slopina trečiosios kartos harmoniją ir pasiekia tikslų trijų fazių galios balansą.

2. Sustiprinta ritės konstrukcija su puikiu atsparumu trumpajam jungimui ir smūgiams

Aukštos įtampos ritė turi cilindrinę apviją, o žemos įtampos ritė palaiko abu cilindrinius ir folijos vyniojimo procesai. Optimizuota ritės struktūra užtikrina racionalų magnetinės grandinės paskirstymą, žymiai padidina transformatoriaus atsparumą trumpojo jungimo smūgiams ir perkrovoms, todėl efektyviai užkirsti kelią ritės deformacijai ar įrangos gedimui, kurį sukelia tinklo svyravimai. Koncentrinė apvijos struktūra pagerina bendrą konstrukcijos stabilumą, užtikrina saugų ir stabilų veikimą ilgalaikės apkrovos sąlygomis.

3. Korozijai atsparus gofruotas bakas, skirtas atšiaurioms sąlygoms ir ilgam tarnavimo laikui

Cisterna gaminama iš didelio tikslumo šaltai valcuoto plieno, naudojant specializuotą Georg gofruoto bako gamybą linija. Paviršius padengtas naftos chemijos kokybės specializuota antikorozine danga, atsparia alyvai ir cheminė korozija, todėl tinka įvairioms atšiaurioms pramonės darbo aplinkoms. Integruotas gofruotoji konstrukcija užtikrina efektyvų šilumos išsklaidymą ir automatiškai prisitaiko prie šiluminio plėtimosi ir transformatoriaus alyvos susitraukimas; Be to, oru izoliuotas vidinis dizainas veiksmingai sulėtina senėjimą izoliacinė alyva, žymiai prailginant bendrą įrangos tarnavimo laiką.

4. A klasės izoliacijos konstrukcija, užtikrinanti aukštą eksploatacijos saugos koeficientą

4000 kVA trifazis panardinamasis transformatorius naudoja A klasės izoliacijos konstrukciją. Su aukštu ir žemos įtampos ritės, išdėstytos koncentriškai, ritės tarpas naudoja dizainą, kuriame derinamos kartoninės rankovės ir nedideli alyvos tarpai, siekiant optimizuoti vidines izoliacijos ir šilumos išsklaidymo sistemas. Tai veiksmingai sustiprina įrangos izoliacijos stiprumą, pašalina izoliacijos gedimo atvejus ir užtikrina nuolatinį, saugų veikimą vardinės apkrovos ir vidutinės perkrovos sąlygomis.

Produkto tipas

Energijos taupymas, anglies dioksido kiekio mažinimas ir ekonominė nauda

Usune 4000kVA trifazis alyvos transformatorius pasižymi puikiomis energijos taupymo savybėmis. Kasmetinė eksploatacija išlaidas ir anglies dvideginio išmetimą galima tiksliai apskaičiuoti naudojant standartines pramonės formules, teikiančias duomenų palaikymą projekto energetiniai vertinimai ir išlaidų biudžetas:

1. Metinės elektros sąnaudų formulė: metinės elektros sąnaudos (CNY/metus) = [nepakrovos nuostoliai (kW) + apkrovos nuostoliai (kW) × (vidurkis Apkrovos koeficientas)²] × 365 dienos × 24 valandos × Elektros kaina
2. Metinė anglies emisijos formulė: metinė CO₂ emisija = [nepakrovos nuostoliai (kW) + apkrovos nuostoliai (kW) × (vidutinis apkrovos koeficientas)²] × 365 dienos × 24 valandos × anglies išmetimo koeficientas (kg-CO₂/kWh)

Palyginti su tradiciniais tos pačios talpos transformatoriais, šis gaminys pasižymi mažesniais tuščiosios eigos ir apkrovos nuostoliais. Į scenarijai, kuriems reikalingas ilgalaikis nepertraukiamas veikimas, pvz., pramoninė gamyba ir miesto elektros tinklai, veiksmingai sumažina elektros energijos sąnaudas ir sumažina anglies dvideginio išmetimą. Jis visiškai atitinka tinklo energijos taupymo standartus ir yra ekologiškas pramoninės gamybos reikalavimus, teikiančius išskirtinę ekonominę ir aplinkosauginę naudą.

Techniniai parametrai

10kV S11 serijos trifazis alyvinis paskirstymo transformatorius

Pastaba: Transformatoriams, kurių vardinė galia 500 kVA ir mažesnė, apkrovos nuostoliai virš rampos lentelėje yra taikomas Dyn11 ryšio grupę, o apkrovos nuostoliai žemiau rampos taikomi Yyn0 ryšio grupei.

10kV S13 serijos trifazis ol panardinamas paskirstymo transformatorius

10kV S14 serijos trifazis alyvinis paskirstymo transformatorius

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

Praktinės inžinerijos taikymo atvejai

1 atvejis: Tekstilės pramonės parko elektros paskirstymo projektas

Didelė tekstilės grupė Šandonge nuolat eksploatuoja savo gamybos linijas ištisus metus ir reikalauja itin didelių reikalavimų maitinimo stabilumas. Projekte naudojami keli Usune 4000 kVA 10 kV alyvos transformatoriai. parko šerdies energijos paskirstymas. Nuo pat eksploatacijos pradžios įranga veikė sklandžiai, mažai triukšmingai ir žemai energijos suvartojimas. Tai išsprendė ankstesnes problemas, tokias kaip trifazės įtampos nestabilumas ir didelis energijos suvartojimas susiję su senstančiais transformatoriais – taip efektyviai sumažinant įmonės metinį elektros energijos kiekį ir O&M išlaidų, tuo pačiu užtikrinant stabilų elektros energijos tiekimą tekstilės gamybos linijoms.

2 atvejis: Pagalbinis miesto surenkamųjų pastočių projektas

Elektros tinklo atnaujinimo projektui pakrantės mieste Pietų Kinijoje, Usune 4000kVA 20kV alyvos transformatoriai buvo atrinkti surenkamoms pastotėms įrengti. Kompaktiška struktūra ir stipri aplinka Pritaikymas, gaminys puikiai tinka kompaktiškiems miesto planams ir atlaiko sudėtingą naudojimą lauke sąlygas. Įranga saugiai veikė daugiau nei dvejus metus be harmoninių trukdžių ir stabiliai išvesties įtampa, žymiai pagerinanti elektros energijos tiekimo kokybę miesto komerciniams ir gyvenamiesiems rajonams ir palengvinant efektyvų miesto tinklo atnaujinimo įgyvendinimą.

DUK

1 klausimas: kokias įtampos vertes ir taikymo scenarijus palaiko Usune 4000kVA alyvinis transformatorius?

Šis gaminys palaiko tris pagrindines įtampos vertes – 10 kV, 20 kV ir 36 kV – apima standartines civilines ir pramonines. energijos paskirstymo scenarijai. Jis ypač gerai tinka miesto ir kaimo tinklo atnaujinimams ir maitinimo šaltiniams pramonės ir kasybos įmonės. Jis sklandžiai integruojamas su modulinėmis pastotėmis ir surenkamomis konteinerinėmis stotimis pastočių, demonstruojančių išskirtinį universalumą įvairiose programose.

2 klausimas: kokie yra pagrindiniai šio gaminio energijos taupymo pranašumai, palyginti su tradiciniais transformatoriais?

Gaminys turi 3D lygiakraštę trikampę žaizdos šerdies struktūrą; magnetinė grandinė yra be tarpų, su trifaziai magnetiniai keliai yra trumpiausi ir vienodo ilgio, o tai drastiškai sumažina tuščiosios eigos ir magnetinį nuotėkio nuostoliai. Kartu su precizišku silicio plieno lakštų pjovimu ir optimizuota ritės struktūra sumažina veikimo energijos suvartojimas ir triukšmas. Ilgalaikis veikimas leidžia žymiai sumažinti elektros sąnaudas ir anglies dvideginio išmetimą, visiškai atitinkantį valstybinio tinklo ekologiškos energijos vartojimo efektyvumo standartus.

3 klausimas: kaip veikia 4000 kVA trifazis alyvos transformatorius, atsižvelgiant į prisitaikymą prie aplinkos ir tarnavimo laikas?

Įrangoje naudojama A klasės izoliacija ir pramoninės antikorozinės dangos, todėl ji gali atlaikyti alyvą užterštumas, cheminė korozija ir temperatūros svyravimai, todėl tinka įvairiems atšiauriems darbams sąlygas. Gofruotas alyvos bakas izoliuoja įrenginį nuo oro, efektyviai sulėtindamas izoliacijos alyvos senėjimą ir sumažinti alyvos keitimo ir priežiūros dažnumą. Standartinėmis darbo sąlygomis transformatorius siūlo a ilgas tarnavimo laikas ir mažos priežiūros išlaidos, užtikrinančios stabilų veikimą įvairiose aplinkose, tokiose kaip pramoninė gamybinės patalpos ir lauko elektros tinklai.
