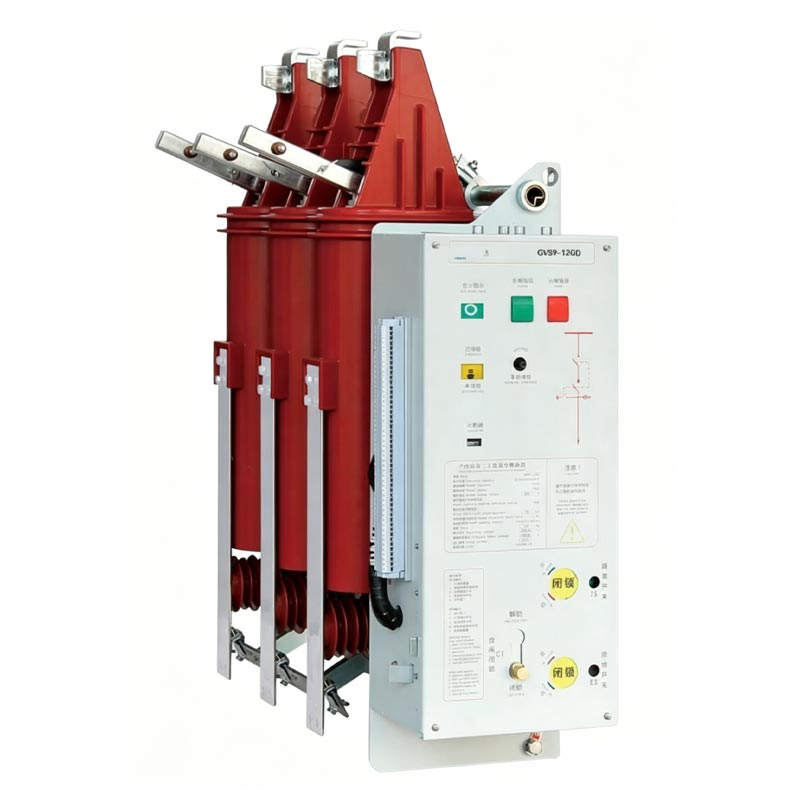

HV vidaus vakuuminis grandinės pertraukiklis

HV vidaus vakuuminis grandinės pertraukiklis yra patalpose esantis aukštos įtampos trijų padėčių vakuuminis grandinės pertraukiklis, išdėstytas kaip "saugus, patikimas, efektyvus, nereikalaujantis priežiūros ir pritaikomas visiems scenarijams." Tinka 3,6-12kV galiai sistemos, sprendžiančios tradicinių grandinės pertraukiklių skausmo taškus ir tarnaujančios kaip pagrindinis maitinimo blokas tinklai ir pramoninė įranga.

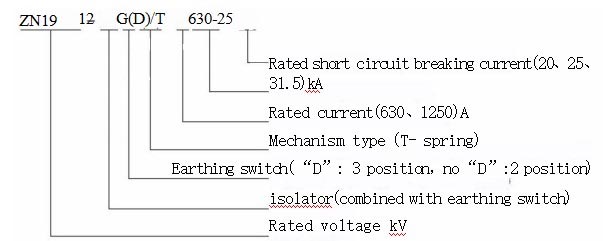

Prekės kodas ir reikšmė

Pastaba: jei nėra įžeminimo jungiklio, įžeminimo veikimo velenas veikia kaip blokuojantis velenas, o matmenys lieka nepakitę.

Pagrindiniai privalumai

1. Puikus elektromechaninis našumas ir ilgas tarnavimo laikas

Stabili mechaninė struktūra ir puikus elektrinis veikimas. Mechaninis tarnavimo laikas siekia 3000 ciklų atjungti jungiklius, 10 000 ciklų grandinės pertraukiklius ir 3 000 ciklų įžeminimo jungiklius. Pagrindinė grandinė naudoja kietojo kūno įterptus stulpus, pagerindamas prisitaikymą prie aplinkos ir izoliacijos patikimumą, pasiekdamas nereikalaujantis priežiūros ir sumažinant priežiūros išlaidas.

2. Modulinis dizainas ir patogus veikimas

Moduliniame rėme integruoti keli pagrindiniai komponentai, todėl pasiekiamas miniatiūrinis dizainas. Veikimo mechanizmas gali būti nepriklausomai keičiamas ir prižiūrimas, palaikomas rankinis valdymas, AC/DC energijos kaupimas ir nuotolinis valdymas, prisitaikymas prie skirtingų veiklos poreikių ir efektyvumo didinimas.

3. Kelios apsaugos, skirtos išvengti netinkamo veikimo

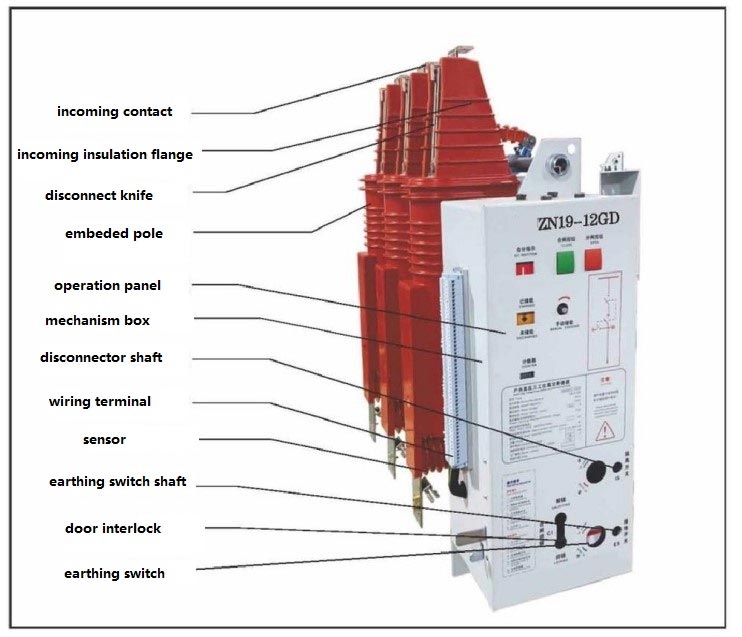

HV vidaus vakuuminis grandinės pertraukiklis yra aprūpintas visapusiškais elektromechaniniais blokavimo įtaisais. The Išjungiklis turi matomą trūkį po suveikimo, spintos durelės yra užblokuotos su įžeminimo jungikliu ir išeinančioje linijoje yra įrengtas bekontaktis tiesioginės linijos indikatoriaus jutiklis, visapusiškai užtikrinantis darbo ir įrangos sauga.

4. Universalios programos

Jis prisitaiko prie įvairių tipų spintelių ir gali būti montuojamas tiek į priekį, tiek atgal. Tinka įvairiems apkrovų, jis ypač tinka scenarijams, susijusiems su dažnu veikimu ir daugybine trumpojo jungimo srove pertrūkių, tenkinant įvairius elektros paskirstymo poreikius.

Pagrindiniai techniniai parametrai

Realaus pasaulio taikymo atvejis

Vidutinio dydžio pramonės ir kasybos įmonės Rytų Kinijoje atvejo tyrimas patvirtina produkto praktiškumą vertė: Įmonės 10kV elektros paskirstymo sistemoje iš pradžių buvo naudojami tradiciniai alyvos grandinės pertraukikliai, kurie nukentėjo dėl didelių nuostolių, sudėtingos priežiūros ir didelio gedimo lygio (8%). Pakeitus sugedusią grandinę į HV Patalpų vakuuminis grandinės pertraukiklis 2023 m. buvo pasiektas nereikalaujantis priežiūros, sutaupant 30 000 RMB kasmetinės priežiūros. išlaidos, energijos sąnaudos sumažinamos 68%, gedimų procentas sumažinamas iki mažiau nei 1% ir užtikrinamas stabilus veikimas 18 mėnesius be nesėkmių. Tai visiškai parodo produkto vertę „mažinant sąnaudas, gerinant efektyvumą ir saugumas“, – demonstruoja Usune, kaip tiekėjos, profesines galimybes.

Produkto naudojimo ir priežiūros instrukcijos

1. Taikomos eksploatavimo sąlygos

HV vidaus vakuuminis grandinės pertraukiklis tinka patalpų aplinkai, kai aukštis virš jūros lygio ≤1000m, seisminis intensyvumas ≤8 laipsnių ir nėra sprogios korozijos ar stiprios vibracijos, kai vidutinė paros drėgmė <95% ir mėnesio vidurkis drėgmė <90%. Jei aukštis viršija 1000 m, atrankos metu reikalingi profesionalūs skaičiavimai.

2. Veiklos procedūros

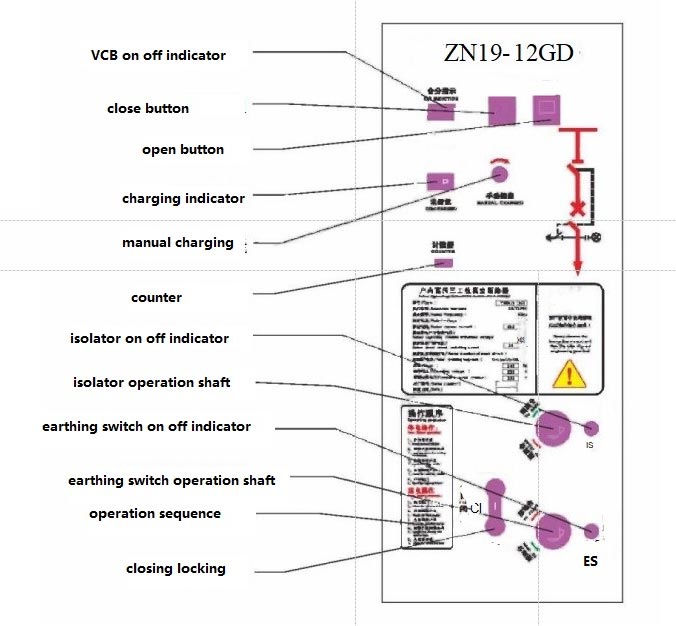

Palaikomas rankinis ir elektrinis valdymas: rankiniam valdymui reikalinga speciali energijos kaupimo rankena saugojimas prieš uždarant ir atidarant grandinės pertraukiklį; elektriniam veikimui reikalingas prijungimas prie antrinio maitinimo šaltinio tiekimas, energijos kaupimas ir valdymas valdymo mygtukais. Atskyrimo jungiklis atsidaro pagal laikrodžio rodyklę ir užsidaro prieš laikrodžio rodyklę. Spintelės durelės ir įžeminimo jungiklis yra užblokuoti saugumo sumetimais.

3. Techninės priežiūros reikalavimai

Visas įrenginys nereikalauja priežiūros; Vakuuminis pertraukiklis turėtų būti tikrinamas tik tada, kai yra išorinių pažeidimų įtariamas. Veikimo mechanizmą reikia reguliariai tikrinti, o išorę reikia išvalyti po 5 metų eksploatacijos arba po priežiūros. Priežiūrą turi atlikti kvalifikuoti darbuotojai; pagalbinis maitinimo šaltinis pirmiausia reikia atjungti.

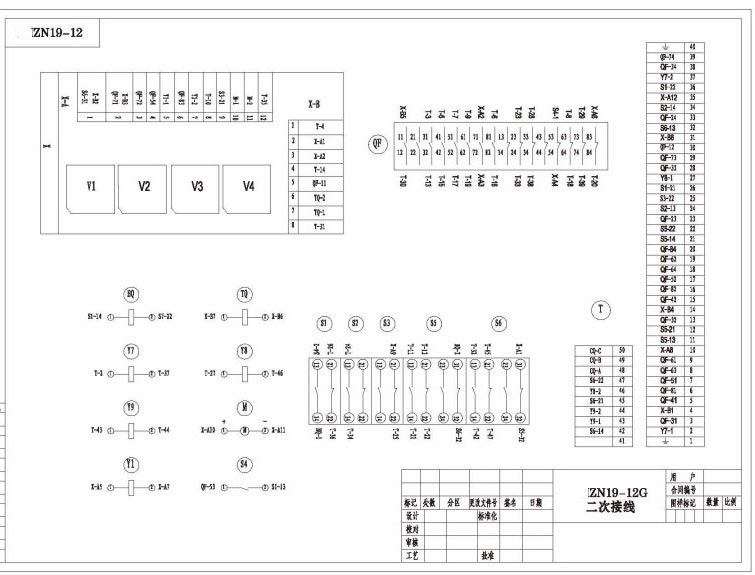

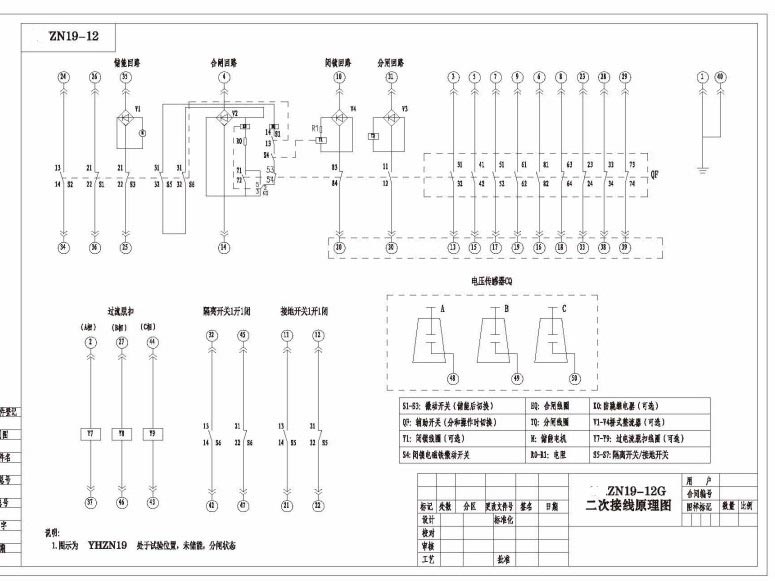

Išorinis matmuo ir laidų schema

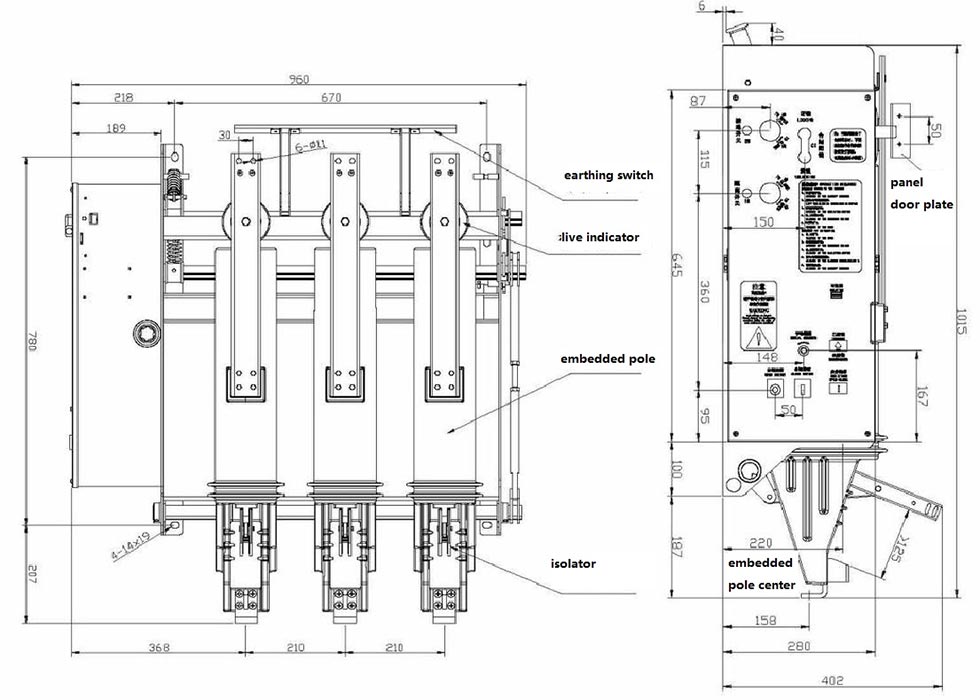

ZN19-12GD/(1250)-(31.5) inversinis montavimas

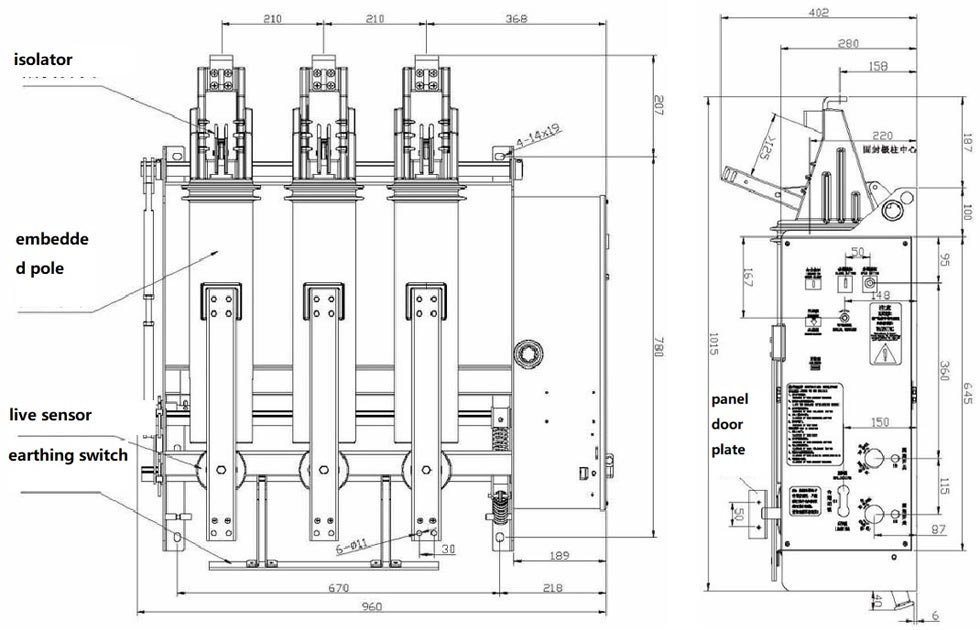

ZN19-12GD/(1250)-(31.5) normalus montavimas

Prekės ženklo garantija ir partnerystės pranašumai

Kaip profesionalus gamintojas, Usune turi modernią gamyklą. Atliekamas mūsų HV vidaus vakuuminis grandinės pertraukiklis griežtas veikimo ir mechaninis įsilaužimo bandymas prieš išvežant iš gamyklos; yra pakavimas ir transportavimas standartizuoti, kad įranga būtų geros būklės. Kaip aukštos kokybės vidaus tiekėjas Kinijoje, Usune teikia pritaikytus sprendimus, visapusišką aptarnavimą po pardavimo ir greitą pristatymą. Mūsų produktai yra eksportuojami į užsienį, Dėl aukščiausios kokybės pramonėje esame pasirinkę pirmenybę, todėl vartotojams nuolat teikiame patikimus elektros paskirstymo sprendimai.
