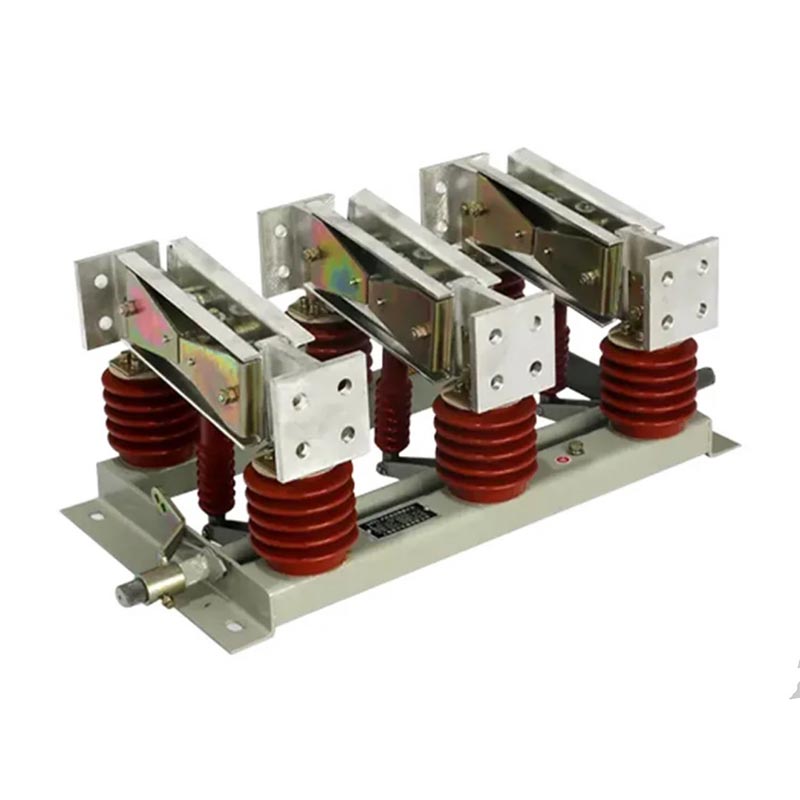

Vidaus oro izoliacijos jungiklis

Usune GN serijos patalpų oro izoliavimo jungiklis yra pagrindinis aukštos įtampos elektros gaminys, kurį nepriklausomai sukūrė Zhejiang Usune Electric Co., Ltd., pirmaujanti aukštos įtampos elektros įrangos tiekėja Kinijoje. Integruojant naujausios vietinės MTEP technologijos ir gamybos procesai, jis yra specialiai sukurtas didelės srovės srovei darbo sąlygos didelių elektrinių ir plieno gamyklų generatorių lizduose, užpildant rinkos spragą didelio našumo patalpų didelės srovės atjungiamieji jungikliai.

Šis jungiklis pasižymi lanksčia konstrukcija, todėl jį galima surinkti į tris nepriklausomus vieno poliaus įrenginiai arba sukonfigūruoti kaip trijų polių integruotas įrenginys, kad atitiktų įvairius erdvinius išdėstymus ir naudojimo reikalavimus, priklausomai nuo svetainės įrengimo poreikių. Pagrindinė jo funkcija yra užtikrinti patikimą maitinimo izoliaciją veikimo metu elektros įrenginių ir sistemų priežiūra. Sukurdamas aiškų pertrauką grandinėje, jis užtikrina saugumą techninės priežiūros personalas ir įrangos vientisumas, atitinkantys pagrindinius aukštos įtampos saugos izoliacijos reikalavimus elektros energijos sistemos.

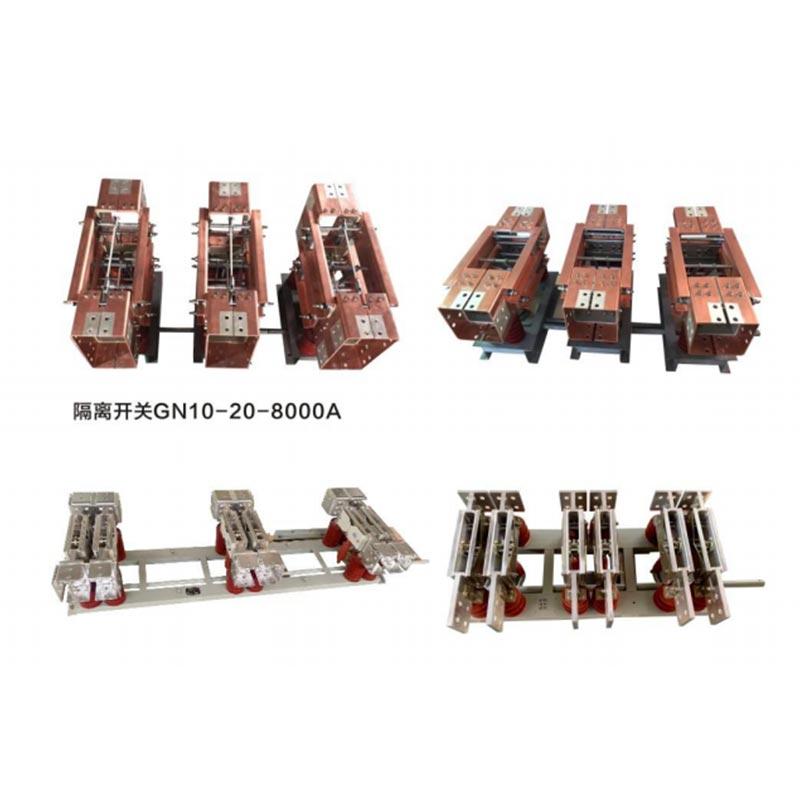

Produkto dizainas ir modelio aprašymas

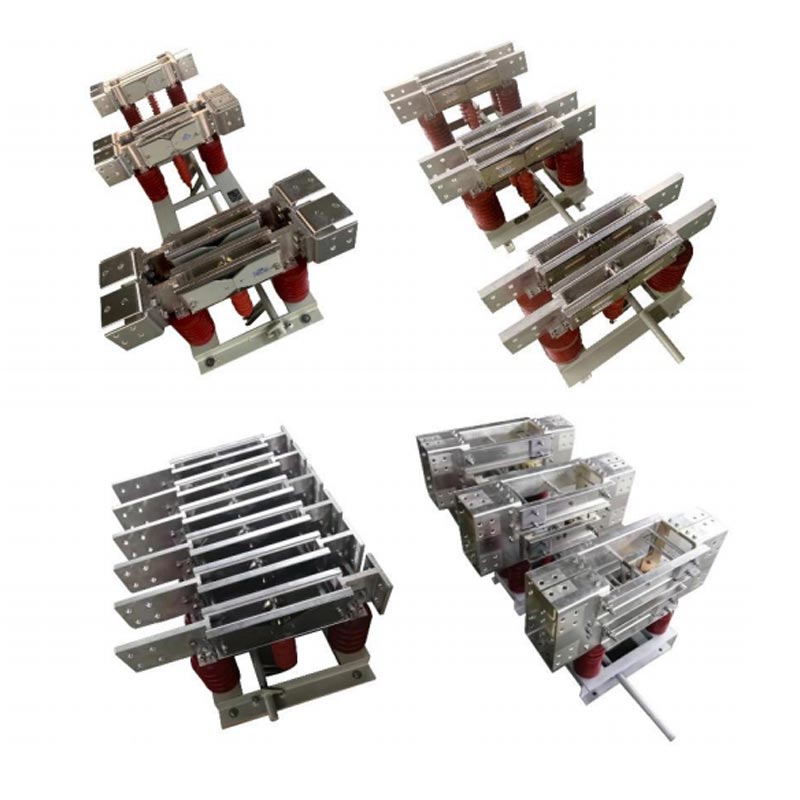

1. Struktūrinio projektavimo privalumai

„Usune GN“ serija pasižymi moksliškai tvirtu konstrukciniu dizainu, derinant kompaktišką išdėstymą ir patogumą operacija. Trijų polių integruota konfigūracija efektyviai taupo montavimo vietą, o nepriklausoma Vieno poliaus konstrukcija palengvina individualią priežiūrą ir keitimą, padidina gaminio lankstumą ir prižiūrimumas. Jungiklyje naudojamos aukštos kokybės laidžios ir izoliacinės medžiagos, užtikrinančios puikų laidumą gerinant izoliacijos efektyvumą ir tarnavimo laiką, atitinkančius ilgalaikius stabilaus veikimo reikalavimus patalpų aukštos įtampos aplinka.

2. Modelio kodo paaiškinimas

„Usune GN“ serijos patalpų oro izoliacijos jungiklio modelių numeriai atitinka standartizuotas kodavimo taisykles, todėl jie yra aiškūs ir lengvai suprantama, todėl klientai gali pasirinkti tinkamą specifikaciją pagal savo faktinius poreikius. Tipiški modeliai yra GN□--20DW/8000--80. Konkrečios kiekvieno kodo reikšmės (iš kairės į dešinę) yra šios:

- G: atjungimo jungiklis (pagrindinis gaminio tipas, nurodantis pagrindinę gaminio funkciją – maitinimo izoliaciją)
- N: Vidinis tipas (nurodo, kad gaminys skirtas montuoti viduje)
- □: dizaino serijos numeris (išskiria skirtingas tos pačios serijos dizaino versijas)
- 20: vardinė įtampa (vienetas: kV, nurodanti aukščiausią įtampą, kurią jungiklis gali stabiliai atlaikyti)
- D: jungiklis su įžeminimu (įrengtas įžeminimo funkcija, kad būtų užtikrintas saugus iškrovimas atliekant techninę priežiūrą)
- W: apsaugos nuo taršos tipas (patobulintas taršos mažinimo efektyvumas, tinka atšiaurioms patalpų aplinkoms su dideliu taršos lygiai)
- 8000: vardinė srovė (vienetas: A, nurodantis didžiausią srovę, kurią jungiklis gali nuolat atlaikyti)
- 80: vardinė trumpalaikė atsparumo srovė (vienetas: kA, nurodanti didžiausią trumpojo jungimo srovę, kurią gali jungiklis atlaikyti per nurodytą laiką)

Techniniai parametrai

„Usune“ laikosi profesionalaus tikslumo principo; GN serijos patalpų oro izoliacija... Jungiklis gali pasigirti visapusiški techniniai parametrai, atitinkantys įvairius poreikius įvairiuose pramonės scenarijuose. Atliekami visi parametrai griežti gamyklos bandymai ir patikra, siekiant užtikrinti atitiktį standartams ir stabilų gaminio veikimą:

- Vardinė įtampa: 12kV, 20kV, 35kV (trys specifikacijos, tinkančios skirtingoms aukštos įtampos elektros sistemos konfigūracijoms)
- Srovės nominalioji galia: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (aštuonios specifikacijos, atitinkančios didelę srovę sąlygos generatoriaus išėjime)
- Produkto tipas: neįžemintas, vienas įžemintas, sieninis tipas (trys tipai, tinkantys skirtingiems įrengimams aplinka ir funkciniai reikalavimai)

Naudojimo sąlygos

1. Aplinkos temperatūra: -50℃～+50℃ (stabilus veikimas esant ekstremalioms temperatūroms)
2. Aukštis virš jūros lygio: ≤2000m (Pritaikymas gali būti padidintas, jei reikia, jei aukštis virš jūros lygio yra ≥2500m)
3. Vėjo slėgis: ≤700Pa (atitinka vėjo greitį ≤34m/s, tinka gerai vėdinamoms patalpų aplinkoms)
4. Seisminis intensyvumas: ≤8 (atlaiko vidutinio stiprumo žemės drebėjimo poveikį, užtikrina stabilų veikimą žemės drebėjimų pavojaus sąlygomis srityse)
5. Ledo storis: ≤20 mm (tinka šaltai patalpų aplinkai, kur galimas apledėjimas)
6. Užterštumo laipsnis: III, IV klasė (atspari taršai konstrukcija, tinkama patalpų aplinkai, kurioje daug dulkių arba cheminė tarša)
7. Montavimo vieta: be degiųjų ir sprogių pavojų, cheminės korozijos ir stiprios vibracijos (specialios naudojimo sąlygos gali būti nustatytos vartotojo ir gamintojo derybomis)

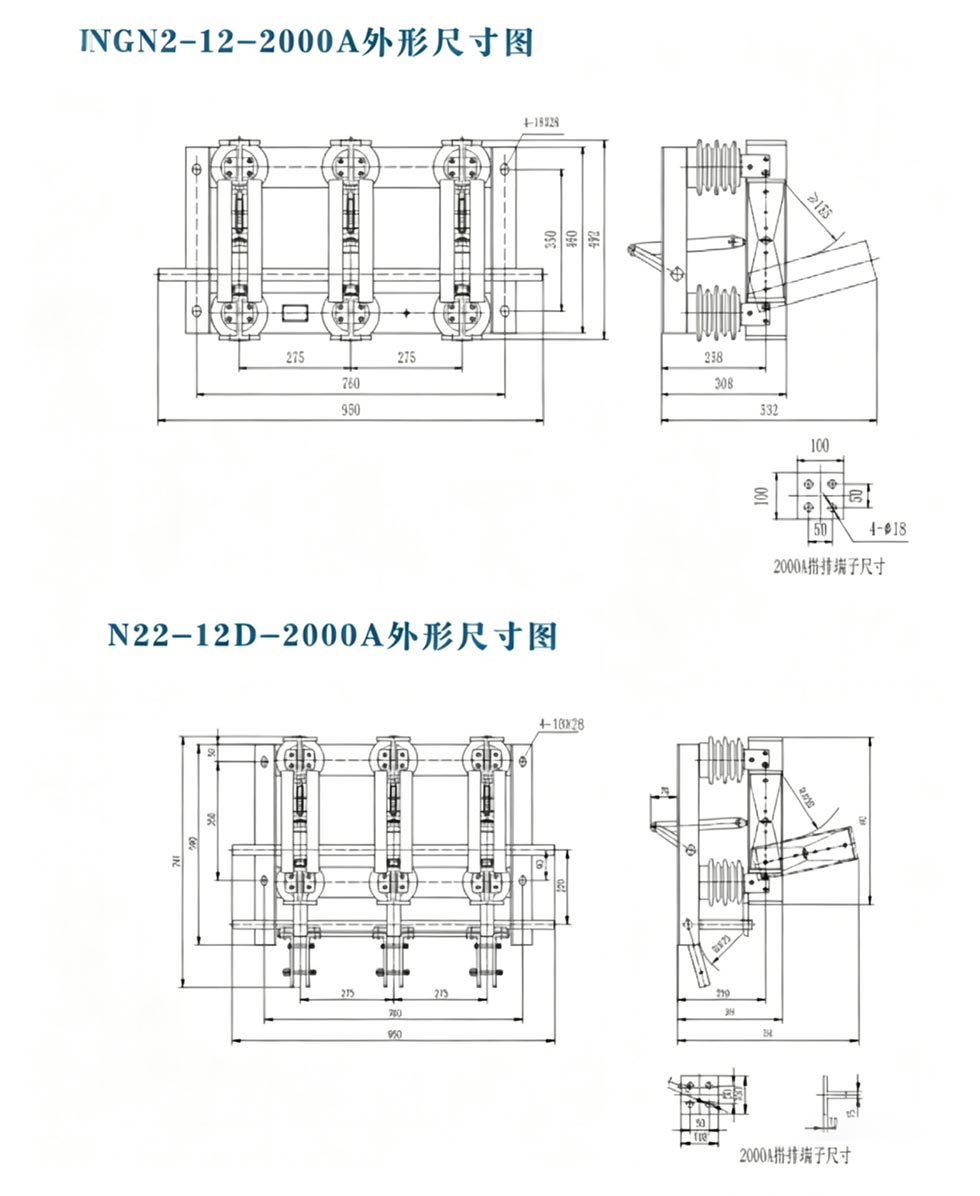

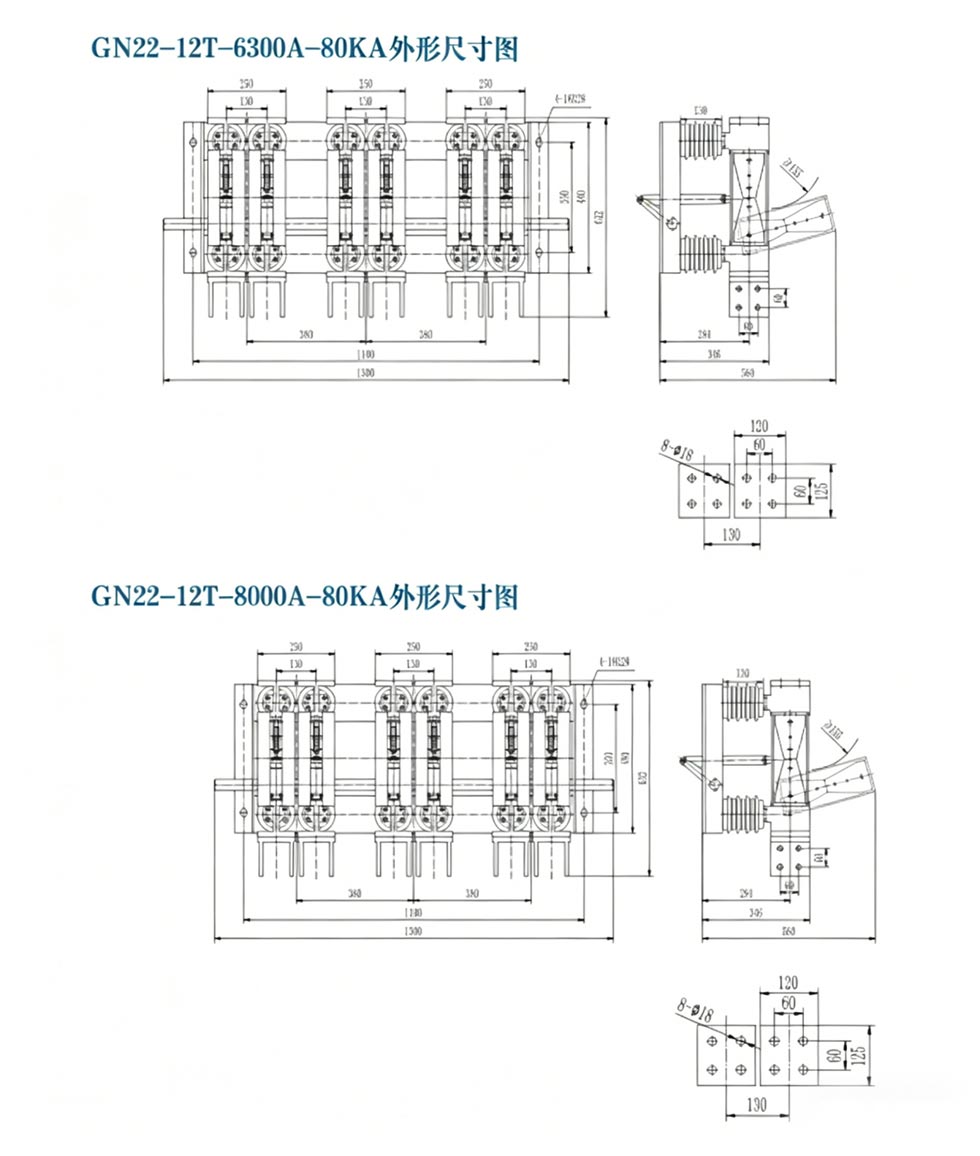

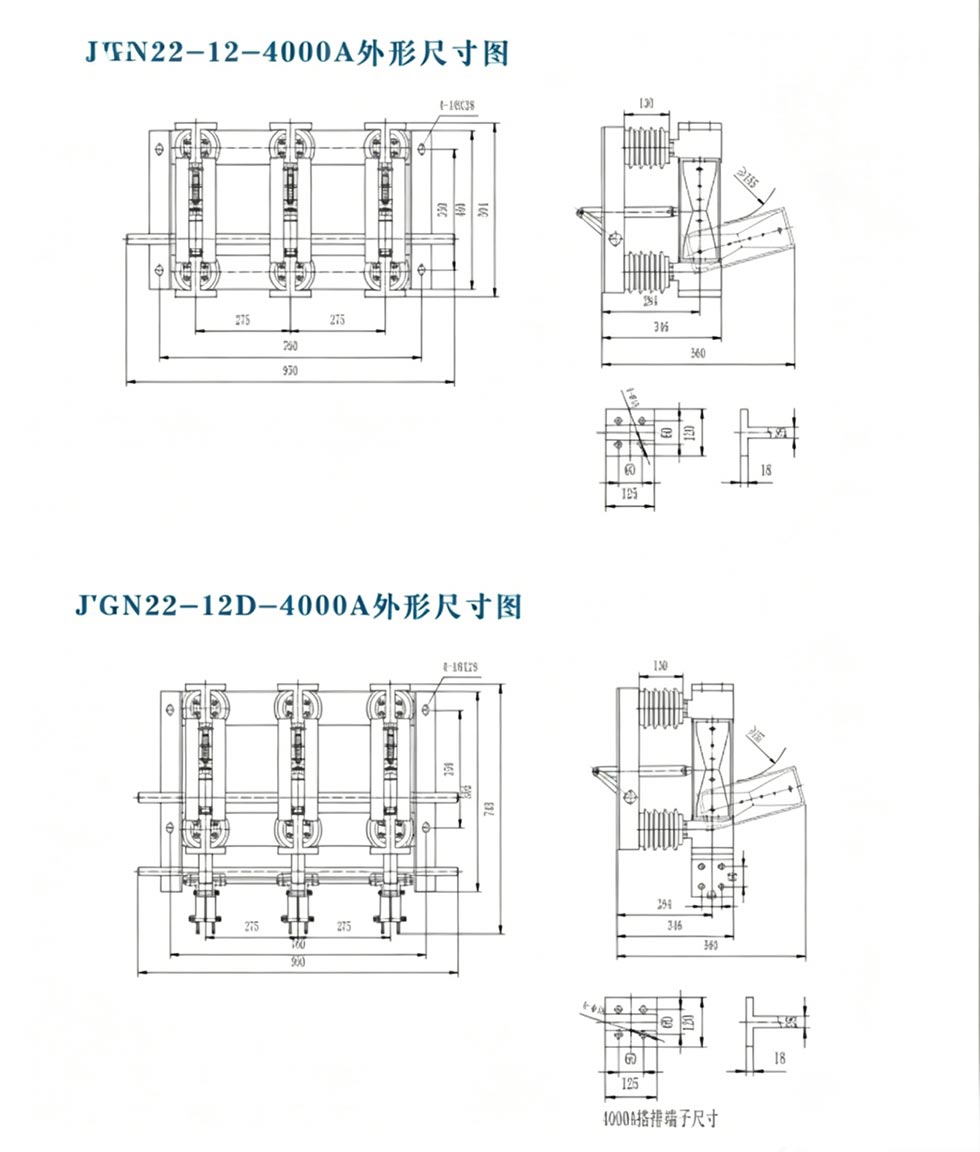

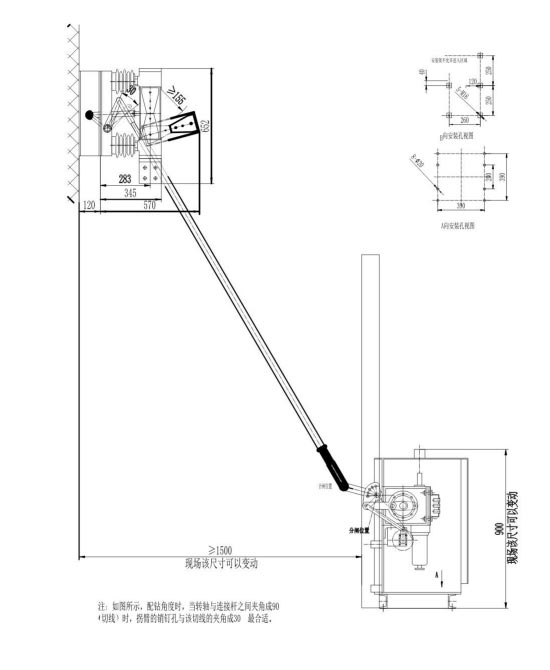

Išorinis matmuo

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

Realaus pasaulio taikymo atvejis

Atvejo analizė: Didžioji anglimi kūrenama elektrinė Šandonge, Kinijoje

Didelė anglimi kūrenama elektrinė Šandongo provincijoje, Kinijoje, kurios instaliuota galia yra 2 × 600 MW, reikalauja didelės srovės atjungimo jungiklis prie generatoriaus išėjimo, kad būtų užtikrinta saugi generatoriaus agregatų ir galios priežiūra sistema. Atlikusi išsamų tyrimą ir palyginimą, elektrinė pasirinko Usune GN serijos 20kV/8000A vidaus. aukštos įtampos atjungiklis (su įžeminimo jungikliu, taršai atsparaus tipo). Kaip nurodytas gamintojas, „Usune“. teikia pritaikytas montavimo gaires ir aptarnavimą po pardavimo. Produktas stabiliai veikia tris metų nuo jo įdiegimo 2023 m.

Veikimo metu jungiklis atlaikė didelės srovės ir atšiaurios patalpų aplinkos bandymą (IV taršos lygis) be jokių gedimų, tokių kaip prastas kontaktas ar izoliacijos pažeidimas. Jis veiksmingai įvykdė maitinimo izoliavimo užduotį generatoriaus agregato techninės priežiūros metu, užtikrinant techninės priežiūros personalo saugumą ir normalų elektros energijos veikimą augalas. Klientas labai vertina gaminio veikimą ir profesionalų „Usune“ aptarnavimą ir pasirašė a ilgalaikę bendradarbiavimo sutartį su Ūsune, nurodant ją atjungiamųjų jungiklių tiekėju.

DUK

1 klausimas: kokia yra pagrindinė Usune GN serijos patalpų oro izoliacijos jungiklio funkcija ir ar jis gali būti naudojamas nutraukti apkrovos srovė?

A1: Pagrindinė funkcija yra užtikrinti patikimą maitinimo izoliaciją atliekant elektros įrangos techninę priežiūrą ir sistemos. Sukurdamas aiškų pertrauką grandinėje, užtikrinamas techninės priežiūros personalo ir įrangos saugumas. Tai Svarbu pabrėžti, kad šis gaminys yra maitinimo izoliavimo įtaisas, o ne apkrovos atjungimo jungiklis. Tai negali būti naudojamas apkrovos srovei arba trumpojo jungimo srovei nutraukti; jis gali būti naudojamas tik tada, kai grandinė yra neapkrauta arba apkrovos srovę nutraukus kita perjungimo įranga.

2 klausimas: Ar Usune GN serijos patalpų oro izoliacijos jungiklis gali būti pritaikytas, kad atitiktų konkrečias naudojimo vietoje sąlygas?

A2: Taip. Kaip profesionalus gamintojas, Usune turi išsamias MTTP ir pritaikymo galimybes. Už naudotojai, turintys specialias naudojimo sąlygas (pvz., aukštis ≥ 2500 m, ypatingas taršos lygis arba specialus įrengimas erdvės poreikis), galime užmegzti nuodugnią komunikaciją, kad pritaikytume gaminio dizainą ir parametrus pagal faktinės sąlygos vietoje, teikiant pritaikytus sprendimus. Specialios naudojimo sąlygos nustatomos per vartotojo ir gamintojo derybos, siekiant užtikrinti, kad gaminys būtų tinkamas darbui vietoje aplinka ir faktiniai poreikiai.
