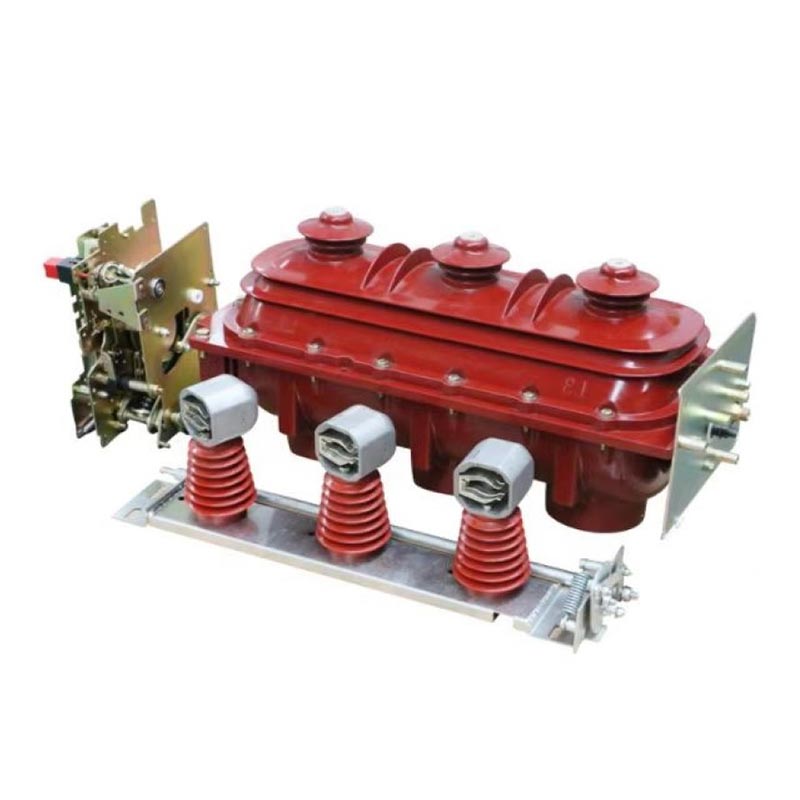

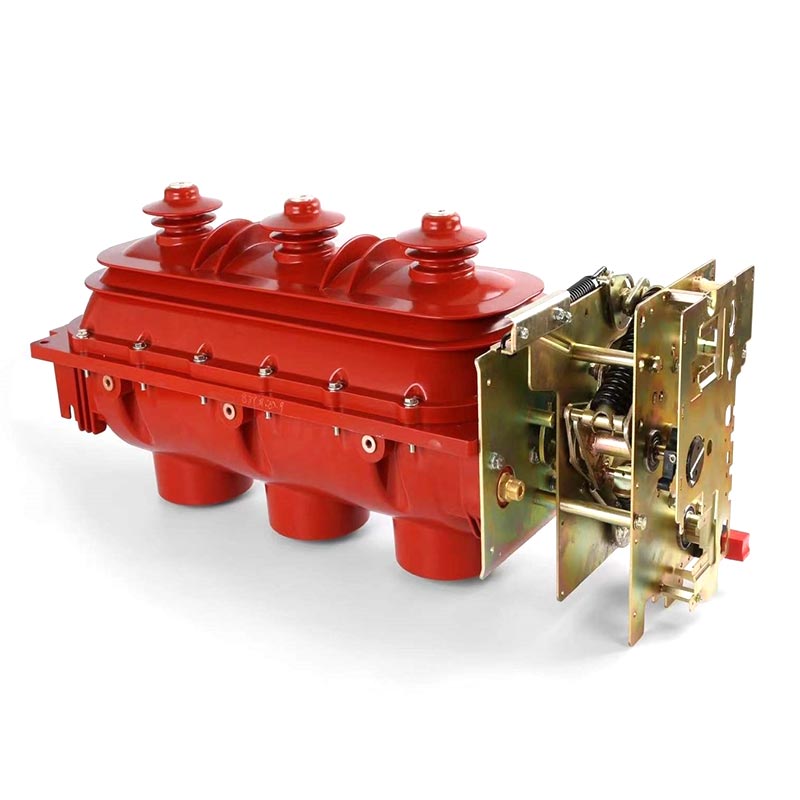

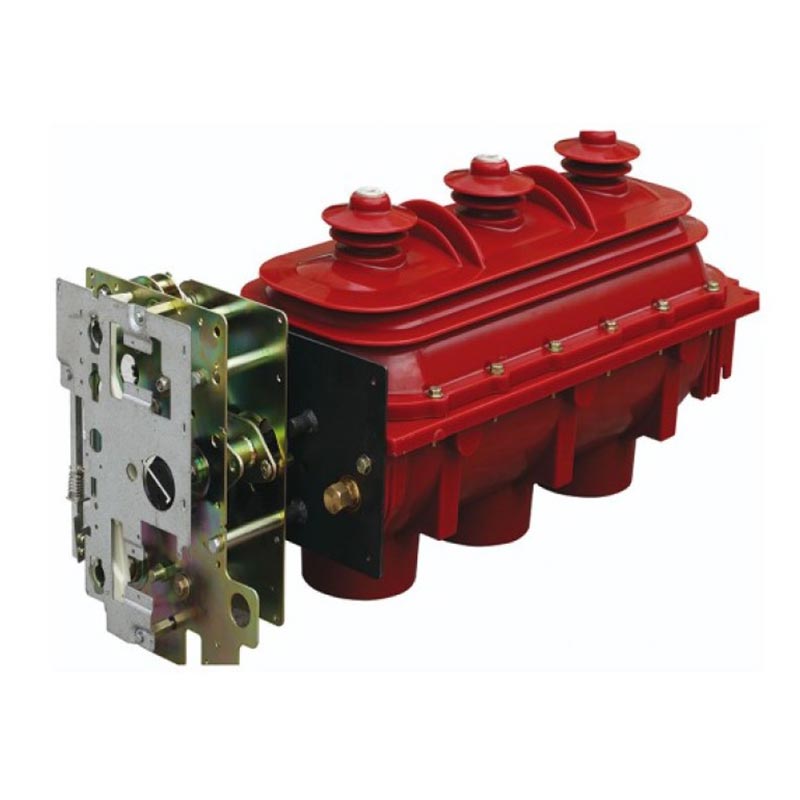

Rmu apkrovos pertraukos jungiklis

„Usune RMU Load Break Switch“ daugiausia apima trijų tipų nepriklausomai sukurtus gaminius: patalpų kintamąją srovę aukštos įtampos SF6 apkrovos jungikliai, apkrovos jungiklio ir saugiklio deriniai ir ant kabelio galvutės montuojami apkrovos jungikliai, apimantis FLN36-12D (apkrovos jungiklio) ir FLRN36-12D (apkrovos jungiklio ir saugiklio derinio) modelius. Šie produktai gali patenkinti įvairių elektros paskirstymo scenarijų poreikius ir ypač tinka kompleksui Kinijos elektros energijos sistemos veikimo reikalavimus. Kaip pagrindinis Zhejiang Usune Electric Co., Ltd. produktas, tai jungiklis gaminamas modernioje įmonės gamykloje, viso proceso metu atliekami griežti kokybės bandymai užtikrinti stabilų ir patikimą veikimą.

Pagrindiniai privalumai

1. Usune daug metų aktyviai dalyvauja aukštos įtampos elektros įrangos tyrime ir plėtroje bei gamyboje, sukaupti didelę patirtį lauko pritaikymo srityje. RMU apkrovos pertraukimo jungiklis buvo plačiai naudojamas tūkstančiai projektų tiek šalies, tiek tarptautiniu mastu, tikrinant jo pritaikomumą ir patikimumą įvairiose aplinkose.

2. RMU apkrovos pertraukimo jungiklį nepriklausomai sukūrė Usune profesionali tyrimų ir plėtros komanda, absorbuojanti pažangias užsienio technologijas ir optimizuoti jos dizainą, kad jis atitiktų faktines Kinijos elektros energijos sistemos charakteristikas. Jo Lanko gesinimo principas, konstrukcijos dizainas ir veikimo mechanizmas atspindi gilias profesines žinias aukštos įtampos skirstomųjų įrenginių srityje.

3. Gaminys praėjo visą tipo bandymų rinkinį, o jo veikimas visiškai atitinka GB 3804, GB 16926, IEC 60265 ir IEC 60420 standartus, įrodančius jo techninę galią ir atitiktį.

4. Naudojant specialią dinaminę ir statinę sandarinimo struktūrą, jis pasižymi puikiomis sandarinimo savybėmis ir yra įrengtas su vaizdiniu manometru, kad būtų galima stebėti realiu laiku. Patikimi mechaniniai blokatoriai užtikrina darbo saugumą. Kaip Profesionalus gamintojas Usune teikia visapusišką aptarnavimą po pardavimo, toliau didindamas klientų pasitikėjimą.

Struktūriniai ypatumai

1. Apkrovos jungiklis ir kombinuoti elektros prietaisai susideda iš vieningo izoliuoto korpuso, jungiklio korpuso, spyruoklės veikimo mechanizmas, saugiklių laikiklis ir saugiklių išjungimo sistema. Ant kabelio galvutės montuojami apkrovos jungikliai turi a skirtas izoliuotas korpusas ir universalus spyruoklinis veikimo mechanizmas.

2. Viršutinis ir apatinis korpusai išlieti epoksidine derva, kad susidarytų sandari, dujomis užpildyta vidinė ertmė. Sukimasis bendras judantis kontaktas pasiekia tris padėtis: "uždarymas", "atidarymas" ir "įžeminimas", užtikrinant lankstumą ir patikimas perjungimas.

3. Mechanizmo dėžutės priekyje yra SF6 manometras ir padėties indikatorius. Padėtis indikatorius yra tiesiogiai susietas su judančio kontaktinio pavaros velenu, užtikrinant tikslų ir patikimą rodymą.

4. Slėgio mažinimo prievadas yra korpuso gale. Esant vidiniam viršslėgiui dėl gedimo, dujos išleidžiamos atgal, užkertant kelią išmetimui į priekį ir užtikrinant darbuotojų saugumą.

5. Patikimi mechaniniai blokatoriai yra tarp apkrovos jungiklio ir įžeminimo jungiklio bei tarp įžeminimo jungiklį ir priekines dureles (skydelės suderinimas), kad išvengtumėte netinkamo veikimo pavojaus.

6. Ant kabelio gnybtų montuojami apkrovos jungikliai yra su neprisilietimais priekiniais kabelių jungtimis, palaikančiomis aukštą įtampą kabelių jungtys tiek įeinančiame, tiek išeinančiame galuose ir yra specialiai sukurtos kabelių atšakoms / sankryžoms dėžės.

Lanko gesinimo principas

RMU apkrovos pertraukos jungiklis naudoja SF6 dujas kaip lanko gesinimo terpę, pasižyminčią puikiu lanko gesinimu. pasirodymas. Kai jungiklis nutraukia srovę, judantys ir nejudantys kontaktai atsiskiria, sukuriant lanką. Veikiamas nuolatinio magnetinio lauko, lankas greitai sukasi aplink kontaktus, todėl greitai dejonizuojasi ir aušinimas, gesinimas esamame nuliniame taške; po lūžio, dvigubo pertraukimo tarpas su aukštu lygiu susidaro izoliacinė izoliacija, dėl kurios stipri trūkimo galia, minimalus kontaktinis susidėvėjimas ir ilgas elektrinis gyvenimą.

Veikimo mechanizmas

1. II tipo rankinio spyruoklinio valdymo mechanizmas

Naudojamas apkrovos jungiklio perjungimui, uždarymui, atidarymui ir įžeminimui. Viršutinės valdymo angos valdikliai įžeminimo jungiklis, o apatinė veikimo anga valdo apkrovos jungiklį; po uždarymo, kelionės pavasaris sinchroniškai kaupia energiją, o išjungimą galima atleisti tik rankiniu mygtuku arba saugiklio signalu.

2. II tipo elektrinės spyruoklės veikimo mechanizmas

Remiantis rankiniu mechanizmu, ši konstrukcija prideda variklio energijos kaupimo įtaisą ir išjungimo ritę. Rankinis ir elektrinis veikimas yra nepriklausomas ir netrukdo vienas kitam. Jis palaiko nuotolinio valdymo pultą ir valdymą įtampa apima AC220V, DC220V, DC110V ir DC48V.

Eksploatavimo sąlygos

1. Įprastos eksploatavimo sąlygos

- Aplinkos temperatūra: −25 °C ~ +40 °C
- Aukštis: ne didesnis kaip 2000 m
- Drėgmė: Vidutinė paros santykinė oro drėgmė ≤95%; mėnesio vidutinė santykinė oro drėgmė ≤90%; paros vidutinis vandens garų kiekis slėgis ≤2,2kPa; mėnesio vidutinis vandens garų slėgis ≤1,8kPa
- Aplinkos ore nėra didelių dulkių, dūmų, ėsdinančių/degiųjų dujų, garų ir druskos purslų.
- Išorinė vibracija ir seisminiai trukdžiai yra nereikšmingi
- Antrinės grandinės sukeltų elektromagnetinių trukdžių amplitudė ≤1,6kV

2. Specialios eksploatavimo sąlygos

Pagal GB/T 11022-1999 „Bendrieji aukštosios įtampos skirstomųjų ir valdymo įrenginių standartų techniniai reikalavimai“, jungiklis turėtų veikti įprastomis sąlygomis; jei tikrosios darbo sąlygos nukrypsta nuo įprasto diapazono (pavyzdžiui, aukštis viršija 2000 m, per didelė temperatūra, didelė drėgmė ir lengva kondensacija ir kt.), vartotojui reikia susitarti su gamintoju.

Pagrindiniai techniniai parametrai

Saugiklio techniniai parametrai

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

Faktinės taikymo atvejai

1 atvejis: Energijos paskirstymo projektas gyvenamojoje bendruomenėje Hangdžou, Kinijoje Didelė gyvenamoji bendruomenė Hangdžou, turėdamas aukštus maitinimo stabilumo ir saugumo reikalavimus, pasirinko Usune FLRN36-12D apkrovos pertrauką jungiklio ir saugiklio kombinuotą įrenginį kaip pagrindinę galios paskirstymo įrangą po palyginimo. Įdiegta į bendrijos pastotę, ji atsakinga už 8 gyvenamųjų namų elektros linijų perjungimą ir apsaugą pastatų (1200 namų ūkių). Nuo paleidimo 2024 m. įranga stabiliai veikė daugiau nei 12 mėnesių be jokių sujungimų ar elektros energijos tiekimo sutrikimų. Jo patikima blokavimo konstrukcija ir SF6 lanko gesinimo savybės efektyviai užkirsti kelią elektros energijos tiekimo nutraukimams dėl gedimų srovių, užtikrinant normalų gyventojų gyvenimą. Kaip tiekėjas Šiame projekte „Usune“ teikė montavimo gaires ir reguliarias priežiūros paslaugas, pelnydama didelį įvertinimą iš bendrijos turto valdymo ir gyventojų.

DUK

1 klausimas: kokius standartus atitinka „Usune RMU Load Break Switch“ ir kaip užtikrinamas jo patikimas veikimas?

A1: gaminys praėjo visą tipo bandymų rinkinį, o jo veikimas visiškai atitinka GB 3804 "3kV～63kV AC Aukštos įtampos apkrovos pertraukimo jungiklis“, GB 16926 „Aukštos įtampos apkrovos jungiklio ir saugiklio kombinuotas prietaisas“ ir IEC 60265 ir IEC 60420 standartai. Be to, produktą savarankiškai sukūrė Usune, taikydama griežtą kokybės kontrolę per visą procesą nuo žaliavų įsigijimo iki gamyklos gamybos ir bandymų. Jo unikali dinamika ir statinė sandarinimo konstrukcija, slėgio stebėjimas realiuoju laiku ir patikimi mechaniniai blokai užtikrina ilgalaikį veikimą stabilus veikimas.

2 klausimas: Ar Usune RMU apkrovos pertraukos jungiklis gali būti naudojamas specialiose aplinkose, tokiose kaip didelis aukštis ir didelė drėgmė?

A2: gaminys sukurtas taip, kad būtų suderinamas su įprastomis eksploatavimo sąlygomis (aukštis ≤ 2000 m, temperatūra –25 °C ~ +40 °C ir pan.). Jei faktinės darbo sąlygos nukrypsta nuo įprasto diapazono (pvz., aukštis viršija 2000 m, per didelė temperatūra, didelė drėgmė ir kondensatas), vartotojai turi pasitarti su gamintoju (Zhejiang Usune Electric Co., Ltd.) iš anksto. Profesionali „Usune“ tyrimų ir plėtros komanda gali pasiūlyti pritaikytus sprendimus, pagrįstus konkrečiais aplinka, užtikrinanti stabilų gaminio veikimą.
