Atjunkite jungiklį 12kv 10kv 1000a 1250a

„Usune Disconnect Switch 12kV 10kV 1000A 1250A“ yra pagrindinis produktas, kurį sukūrė įmonė, sutelkdama dėmesį į pramoninis aukštos įtampos elektros paskirstymas. Jis yra specialiai sukurtas generatoriaus lizdams ir aukštai įtampai sistemos, prisitaikančios prie 10kV ir 12kV įtampos lygių ir apimančios pagrindines 1000A ir 1250A.

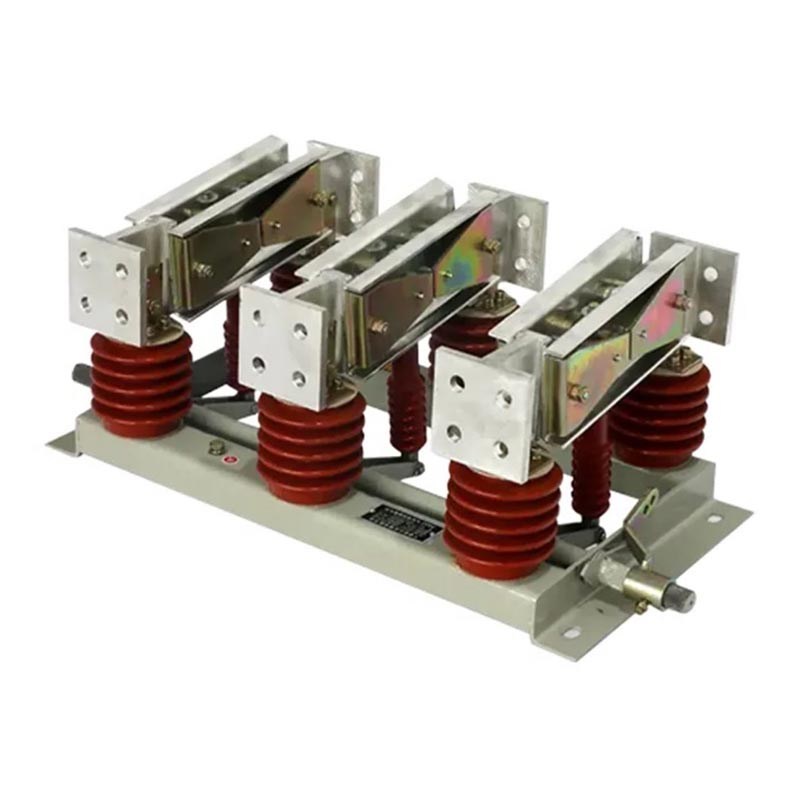

12kV/10kV/1000A/1250A atjungimo jungiklis susideda iš trijų nepriklausomų vieno poliaus blokų ir gali būti lankstus sukonfigūruotas kaip trijų polių integruotas aukštos įtampos elektros įrenginys. Jis pasižymi kompaktiška struktūra, patogus veikimas ir patikima izoliacija. Kaip pavyzdinis produktas, sukurtas įmonės viduje, jis atitinka izoliacijos, įžeminimo ir taršos prevencijos reikalavimai įvairiomis eksploatavimo sąlygomis. Tai užtikrina patikimą grandinės perjungimą tuščiosios eigos sąlygomis, suformuojant aiškiai matomą izoliacijos pertrauką, užtikrinančią techninės priežiūros personalo saugumą nuo šaltinis.

Pagrindiniai privalumai

1. Pažangios technologijos ir stabilus veikimas

- Integruota naujausia buitinė aukštos įtampos elektros technologija, optimizuojama laidžioji grandinė ir izoliacija dizainas, sumažina kontaktinį pasipriešinimą ir pagerina didelės srovės galią;
- Palaiko vidaus (N) ir lauko konfigūracijas su pasirenkamu įžeminimo jungikliu (D) ir nuo taršai atspariais (W) tipais prisitaikyti prie sudėtingų eksploatavimo sąlygų;
- Naudoja itin stiprias izoliacines medžiagas ir rūdims atsparius metalinius komponentus, atsparius senėjimui ir korozijai, prailginant tarnavimo laiką.

2. Atitinkamas ir sertifikuotas, saugus ir patikimas

- GB 1985-2014 „Aukštos įtampos kintamosios srovės atjungimo jungikliai ir įžeminimo jungikliai“
- GB/T 11022-2011 „Bendrieji aukštosios įtampos skirstomųjų įrenginių ir valdymo įrangos standartų techniniai reikalavimai“
- DL/T 486-2010 „Aukštos įtampos kintamosios srovės atjungimo jungiklių ir įžeminimo jungiklių užsakymo techninės sąlygos“
- DL/T 593-2006 „Aukštos įtampos skirstomųjų ir valdymo įrenginių techniniai reikalavimai“

3. Didelis pritaikomumas ir platus pritaikymo spektras

- Įtampos/srovės specifikacijos: 10kV, 12kV; 1000A, 1250A, plečiamas iki 2000A-10000A didelės srovės modelių;
- Galimi tipai: neįžemintas, vienas įžemintas, sieninis tipas, atitinkantis skirtingus montavimo reikalavimus;
- Aplinkos tolerancija: platus darbinės temperatūros diapazonas nuo -50 ℃ iki +50 ℃, aukštis ≤ 2000 m (pritaikomas aukštyje virš 2500m), žemės drebėjimui atsparus 8, 20 mm... Atsparus apledėjimui, tinka III ir IV klasėms taršos zonose.

Techniniai parametrai

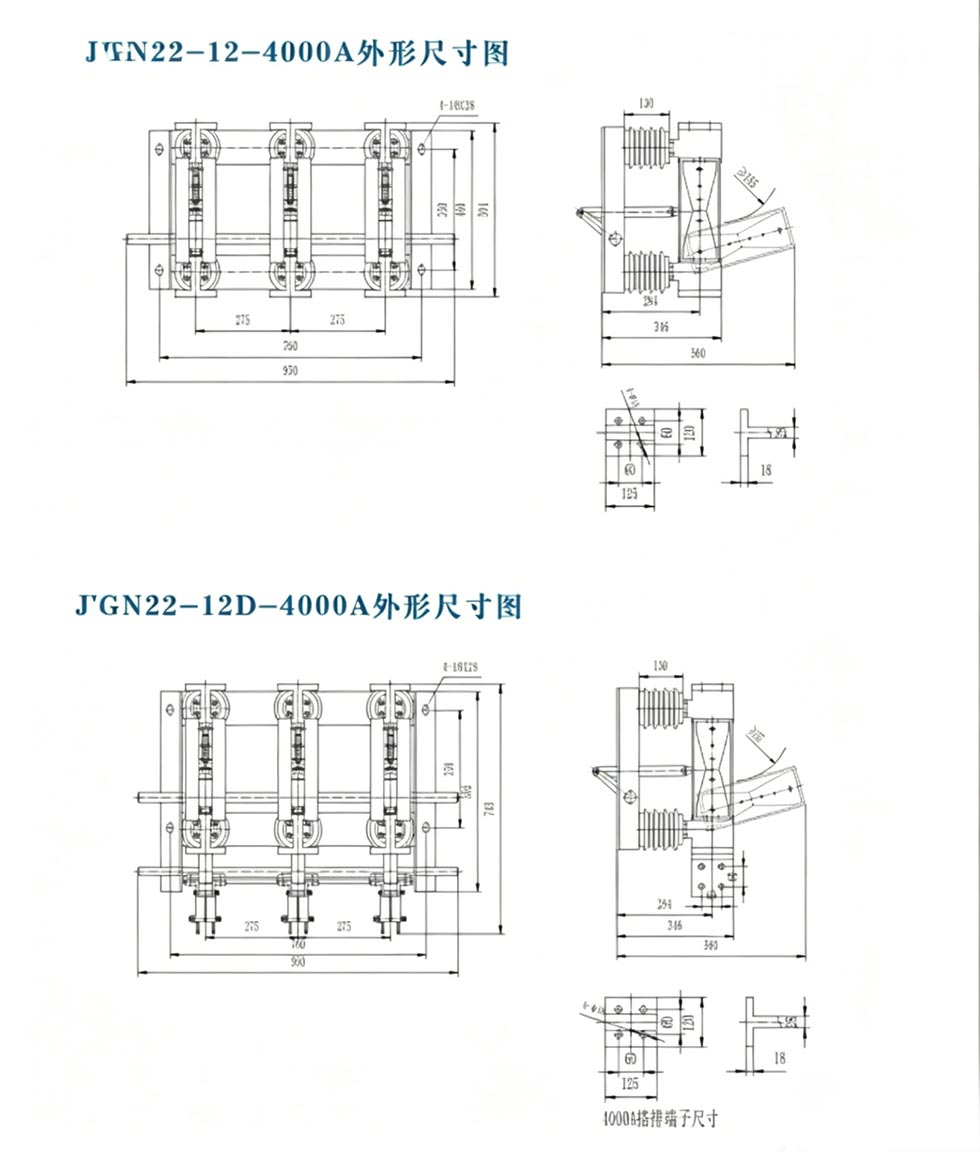

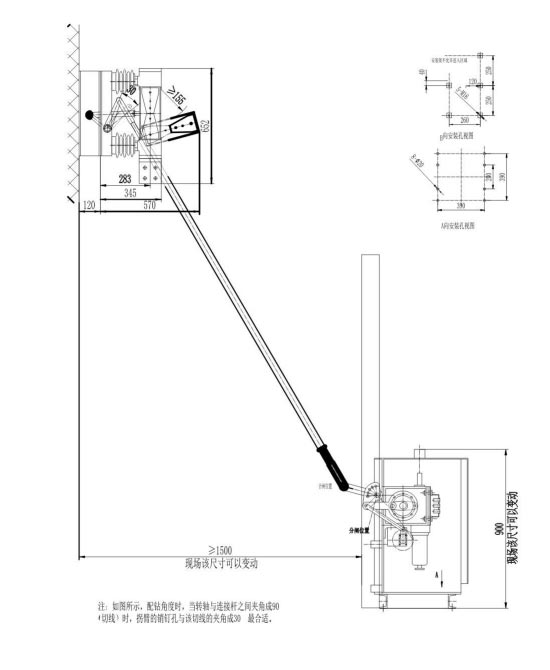

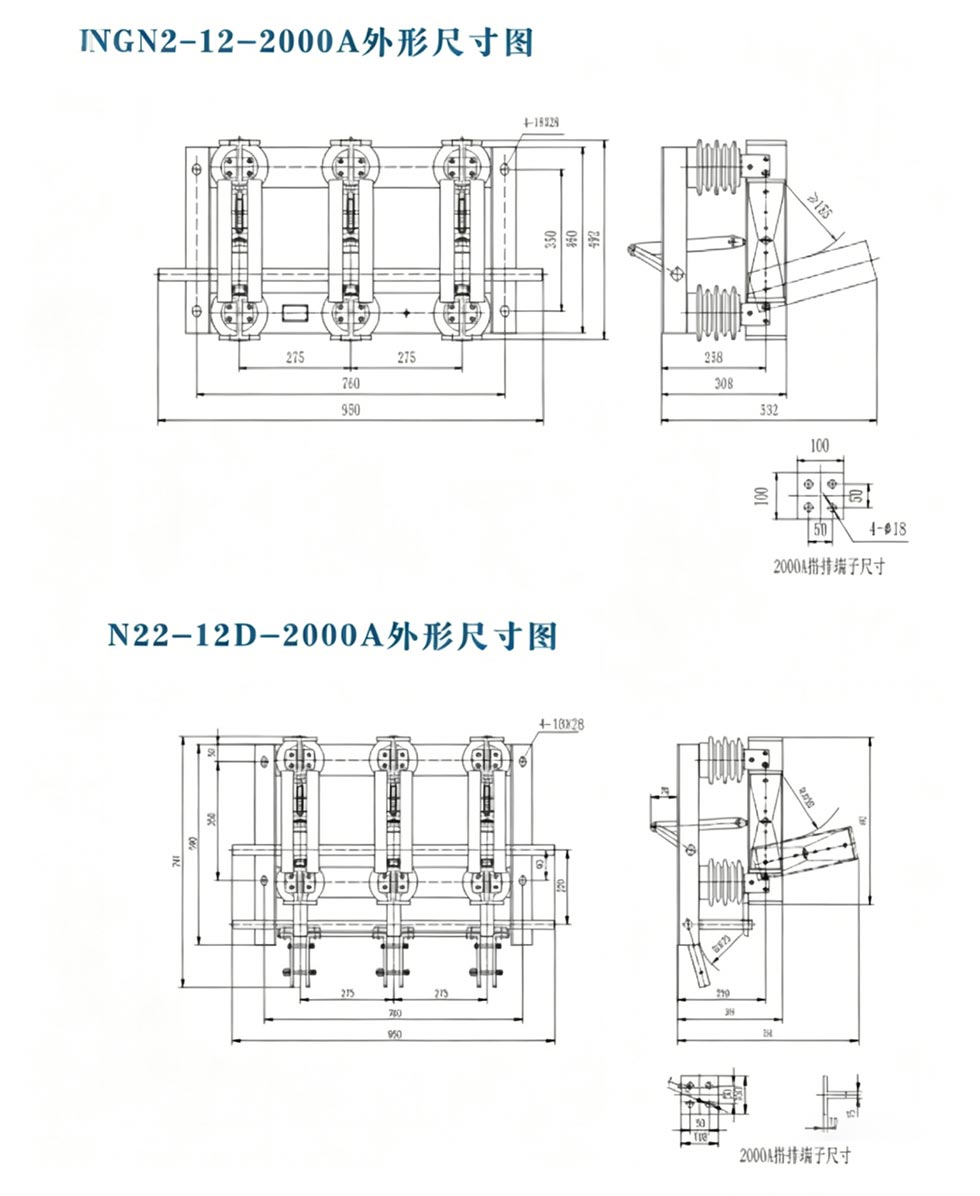

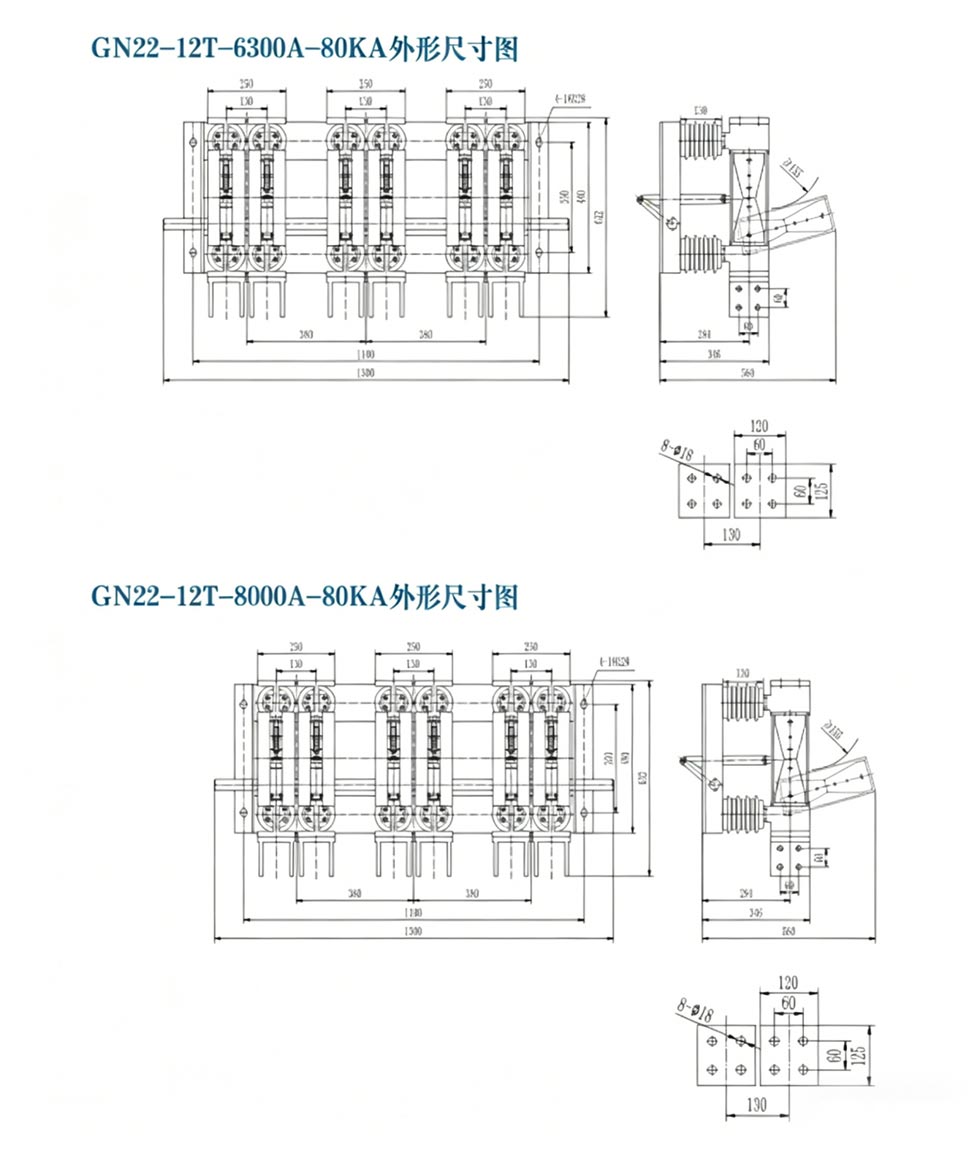

Išorinis matmuo

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

Realios taikymo bylos

1 atvejis: 12 kV energijos paskirstymo sistemos atnaujinimas didelėje plieno gamykloje

Valstybinei plieno gamyklai reikėjo atnaujinti 12 kV aukštos įtampos elektros paskirstymo patalpų izoliavimo įrangą. The pagrindiniai iššūkiai buvo didelės srovės šildymas, prasta lauko taršos apsauga ir didelė priežiūros saugos rizika. The Pasirinktas USune GN□-12DW/1250A skyriklis (su įžeminimu ir apsauga nuo taršos), tinkantis atšiauriam lauke dulkių aplinkoje. Jo 1250A vardinė srovė atitinka visos apkrovos reikalavimus, keliamus plieno gamybos gamyboje linija.

- Diegimo rezultatai: Įranga buvo eksploatuojama 2 metus be perkaitimo ar izoliacijos nesėkmes. Įžeminimo funkcija yra patikima, o izoliacijos pertrauka yra aiški atliekant techninę priežiūrą. Priežiūra efektyvumas išaugo 40%, todėl klientas pateikia ilgalaikius masinius pirkimo užsakymus.

2 atvejis: 10 kV generatoriaus išėjimo izoliacija didelėje šiluminėje elektrinėje

300 MW šiluminė elektrinė, reikalinga izoliacijos įrangai sukonfigūruoti 10 kV generatoriaus lizde. prisitaikymas dideliame aukštyje, didelės srovės stabilumas ir atsparumas vibracijai. „Usune GN□-10/1000A“ patalpose buvo pasirinktas atjungimo jungiklis su pritaikytu didelio aukščio sustiprintu sprendimu, tinkančiu augalų vietovėms su aukštis ≤2200m ir atsparus stiprioms vibracijos sąlygoms.

- Diegimo rezultatai: Įranga veikė stabiliai 3 metus, atlaikydama didelių srovių poveikį prie generatoriaus išleidimo angos be jokių gedimų ar veikimo sutrikimų, užtikrinant saugią įrenginio izoliavimo apsaugą priežiūra ir tapti etaloniniu taikymo elektrinėse atveju.

DUK

1 klausimas: koks yra pagrindinis skirtumas tarp „Usune Disconnect Switch“ 12kV 10kV 1000A 1250A ir įprasto atjungimo jungikliai?

A: Pagrindinis skirtumas yra didelis srovės pralaidumas ir prisitaikymas prie aplinkos. Įprasta atjungimo jungiklių vardinė srovė yra ≤630A, o Usune gaminiai orientuojasi į 1000A ir 1250A didelę srovę scenarijai, optimizuojant laidžią struktūrą, siekiant sumažinti šilumos gamybą; tuo pačiu jie palaiko pritaikymas naudoti viduje / lauke, apsauga nuo taršos, įžeminimas ir kt., gali atlaikyti ekstremalias temperatūras nuo -50 ℃ iki +50 ℃, todėl jie tinka atšiaurioms sąlygoms, tokioms kaip plieno gamyklos ir elektrinės, kurios įprastos produktai negali atitikti.

2 klausimas: ar šis atjungimo jungiklis palaiko naudojimą dideliame aukštyje ir labai užterštoje aplinkoje?

A: Taip. Standartinis modelis tinka ≤2000m aukščiams ir III-IV taršos lygiams. Jei aukštis viršija 2500 m, suderinamumą galima pagerinti pritaikius individualius sprendimus, tokius kaip sustiprinta izoliacija ir sumažinta vardinė srovė. Labai užterštoje aplinkoje galimas taršai atsparus (W) modelis, kuriame naudojamas taršai atsparus izoliatoriai, siekiant pagerinti apsaugos nuo blyksnių galimybes. Šis modelis buvo įgyvendintas iš kelių aukštuminio plieno gamyklos ir elektrinės.

3 klausimas: koks yra 12 kV, 10 kV, 1000 A ir 1250 A atjungimo jungiklių garantinis laikotarpis? Yra montavimo vadovas teikiamas po pardavimo?

A: „Usune“ suteikia 2 metų garantiją, apimančią nemokamą remontą ir dalių keitimą, jei ne žmogaus sukeltas gedimas garantinis laikotarpis. Po pardavimo komanda teikia nemokamas montavimo gaires ir techninius mokymus bei gali padėti su paleidimu nuotoliniu būdu arba vietoje. Taip pat palaikomi pritaikyti techniniai sprendimai, užtikrinantys įrangą prisitaikymas prie vietos sąlygų ir pašalina priežiūros problemas.
