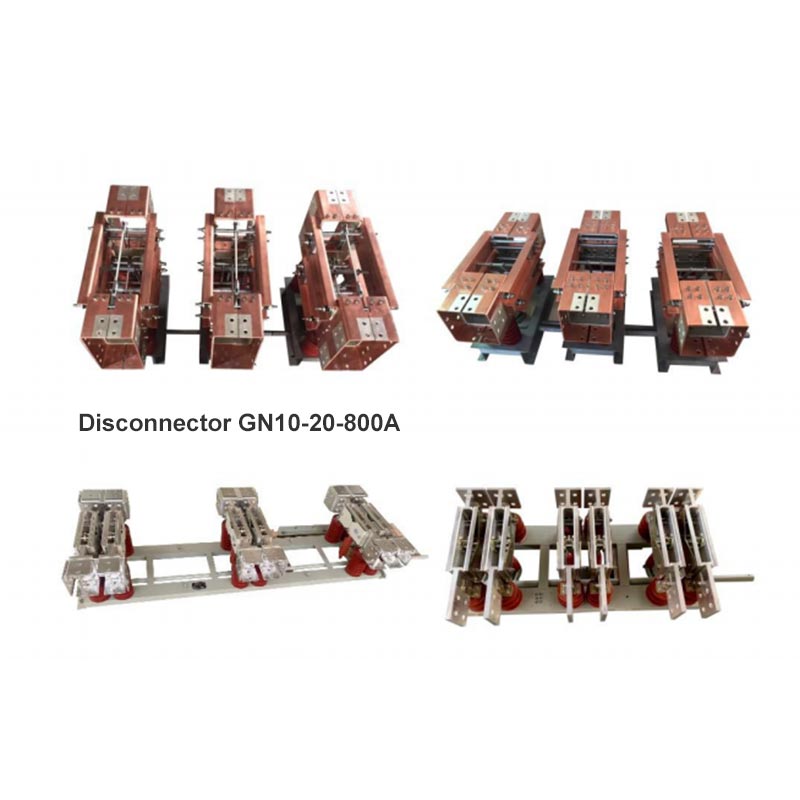

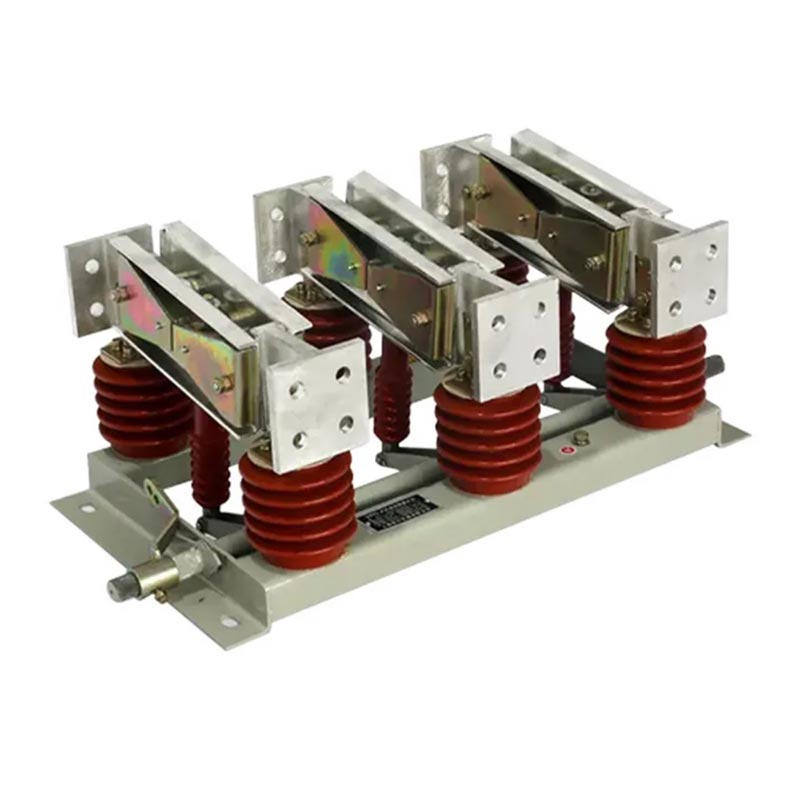

Vidaus tipo izoliacijos jungiklis

GN serijos Indoor Type Isolation Switch yra tuščiosios eigos perjungimo įtaisas, specialiai sukurtas patalpose aukštos įtampos sistemos. Jis pasiekia fizinį maitinimo atjungimą, pateikdamas matomą izoliacijos tarpą, todėl jis yra esminis prietaisas saugiai elektros įrenginių ir sistemų priežiūrai.

Struktūriniai ypatumai

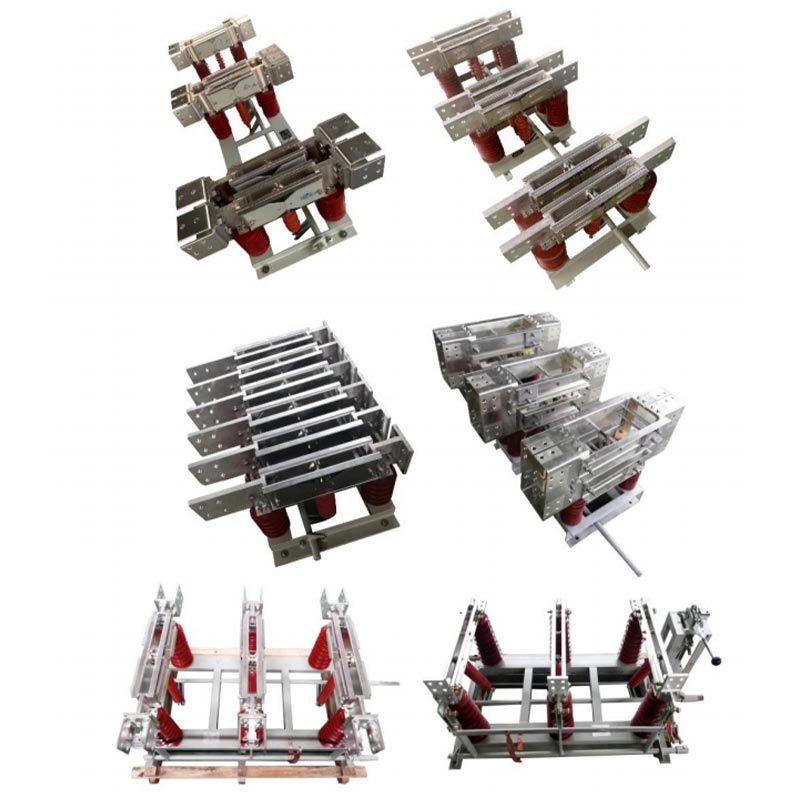

1. Modulinis dizainas: sudarytas iš trijų nepriklausomų vieno poliaus blokų, kuriuos galima lanksčiai sujungti į trijų polių integruota struktūra, pritaikoma įvairiems įrengimo scenarijams.

2. Didelės srovės laidumo sistema: naudojami didelio stiprumo vario lydinio kontaktai, užtikrinantys puikų laidumą ir šiluminis stabilumas, galintis atlaikyti ilgalaikį veikimą iki 10 000A srovėmis.

3. Patikimas izoliacijos charakteristikas: aprūpintas aukštos kokybės taršą mažinančiais izoliatoriais, tinkančiais III klasei ir IV taršos aplinka.

4. Pasirenkamas įžeminimo jungiklis: kai kuriuose modeliuose yra įžeminimo jungiklis, užtikrinantis saugų izoliacijos įžeminimą grandinę ir didinant eksploatavimo saugą.

Modelio aprašymas

Taikomi standartai

Kaip profesionalus aukštos įtampos elektros įrangos tiekėjas, Usune griežtai laikosi šalies ir pramonės standartai, užtikrinantys gaminio kokybę ir saugą:

- GB 1985-2014 „Aukštos įtampos kintamosios srovės atjungikliai ir įžeminimo jungikliai“
- GB/T 11022-2011 „Bendrieji aukštosios įtampos skirstomųjų ir valdymo įrenginių standartų techniniai reikalavimai“
- DL/T 486-2010 „Aukštos įtampos kintamosios srovės atjungiklių ir įžeminimo jungiklių techninės užsakymo sąlygos“
- DL/T 593-2006 „Techniniai reikalavimai aukštos įtampos skirstomiesiems ir valdymo įrenginiams“

Techniniai parametrai

1. Įtampos ir srovės specifikacijos

- Vardinė įtampa: 12kV, 20kV, 35kV
- Nominali srovė: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Nominali trumpalaikė atsparumo srovė: maksimali 80 kA

2. Prekių kategorijos

- Pagal funkciją: neįžemintas, vienas įžemintas, sieninis tipas
- Pagal veikimo būdą: rankinis, elektrinis (pasirinktinai)

Naudojimo sąlygos

Vidaus tipo izoliacinis jungiklis tinka atšiaurioms pramoninėms aplinkoms ir turi platų pritaikomumą:

1. Aplinkos temperatūra: -50 ℃ ~ +50 ℃
2. Aukštis: ≤ 2000 m (aukštis ≥ 2500 m gali būti pritaikytas, kad būtų lengviau prisitaikyti)
3. Vėjo slėgis: ≤700Pa (atitinka vėjo greitį ≤34m/s)
4. Seisminis intensyvumas: ≤8
5. Apledėjimo storis: ≤20 mm
6. Taršos lygis: III, IV klasės
7. Montavimo aplinka: nėra degių ar sprogių pavojaus, nėra cheminės korozijos ir didelės vibracijos

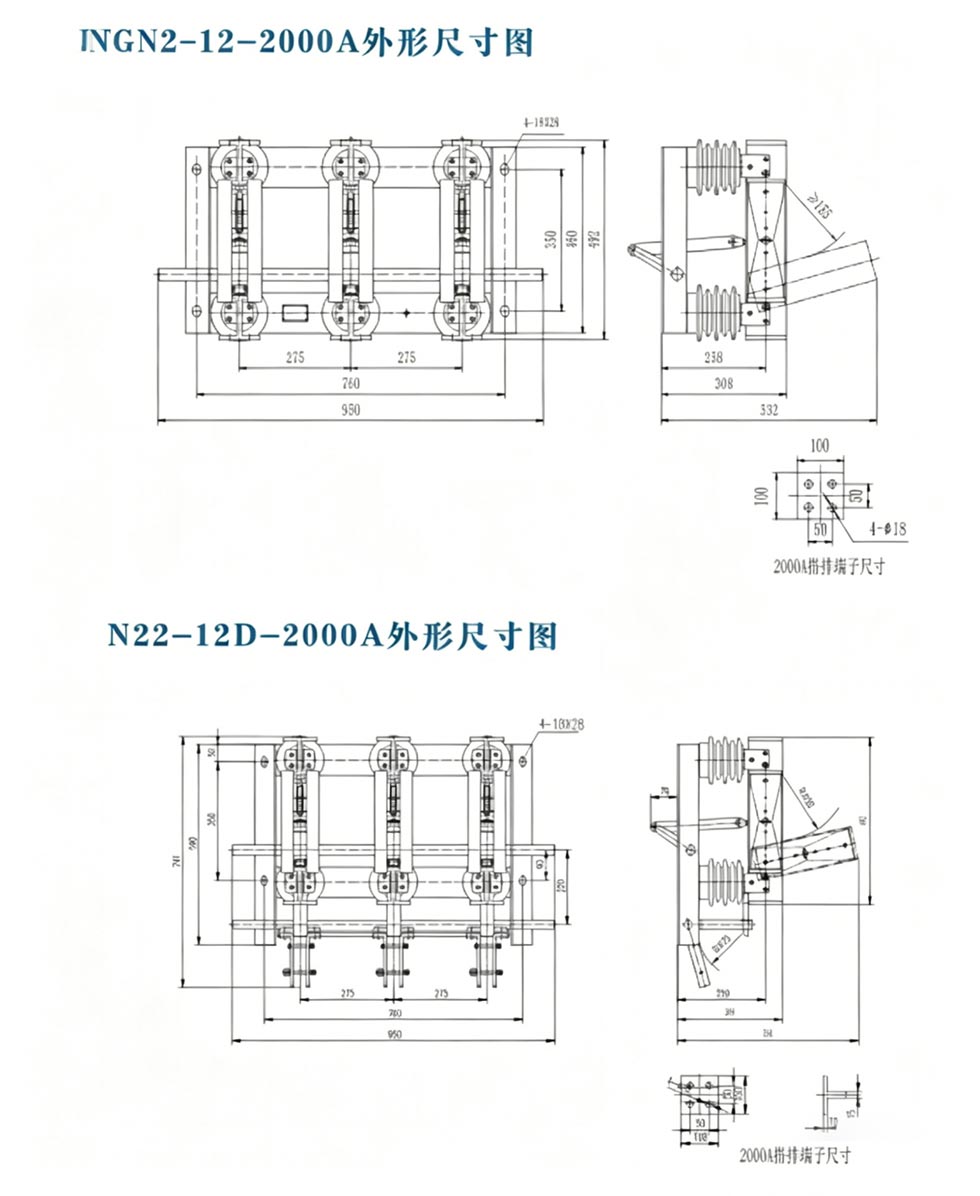

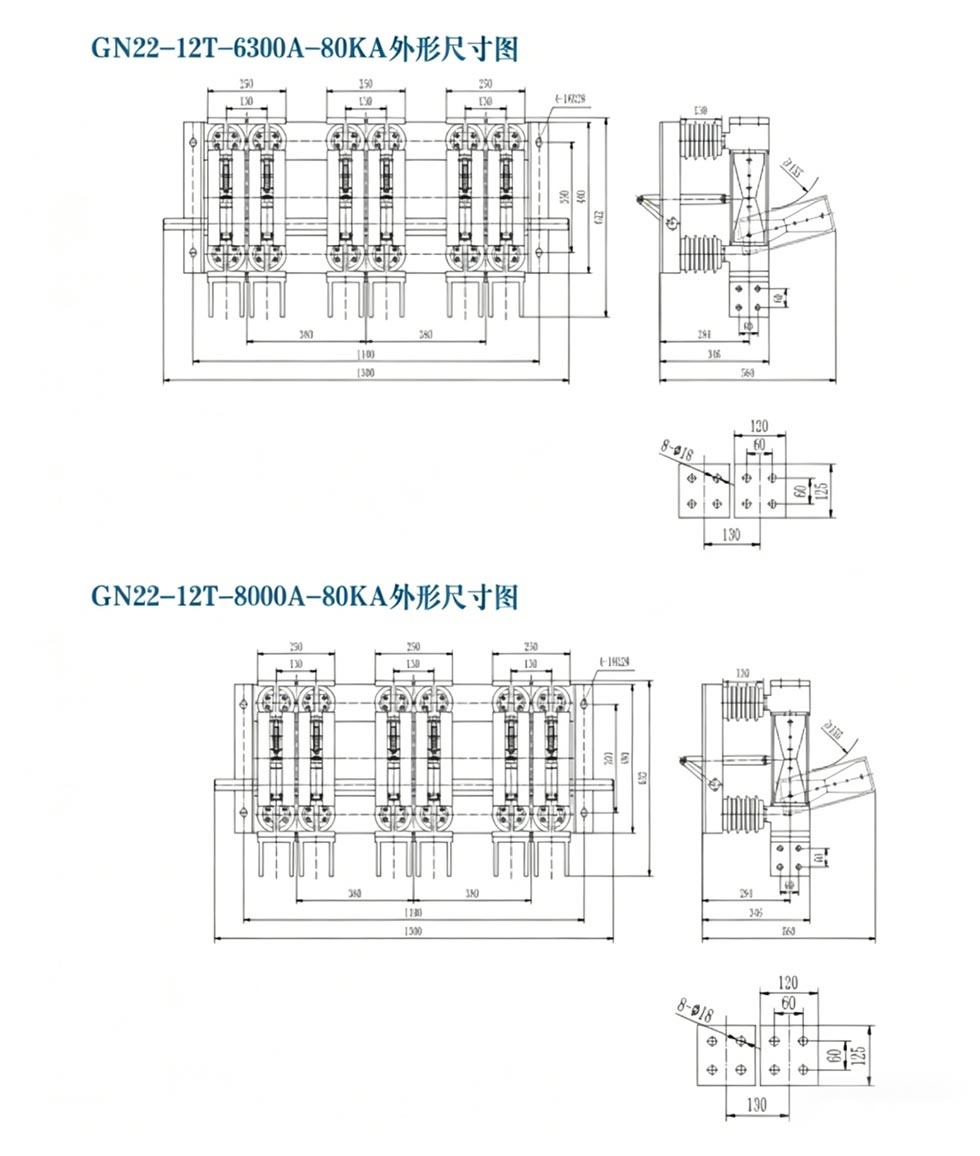

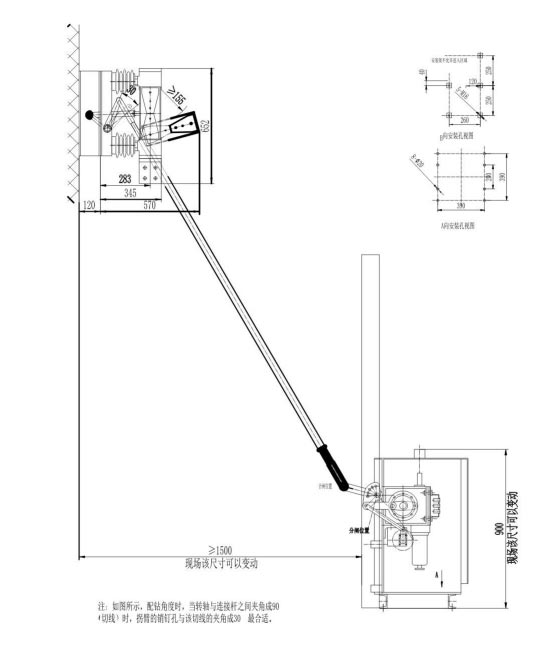

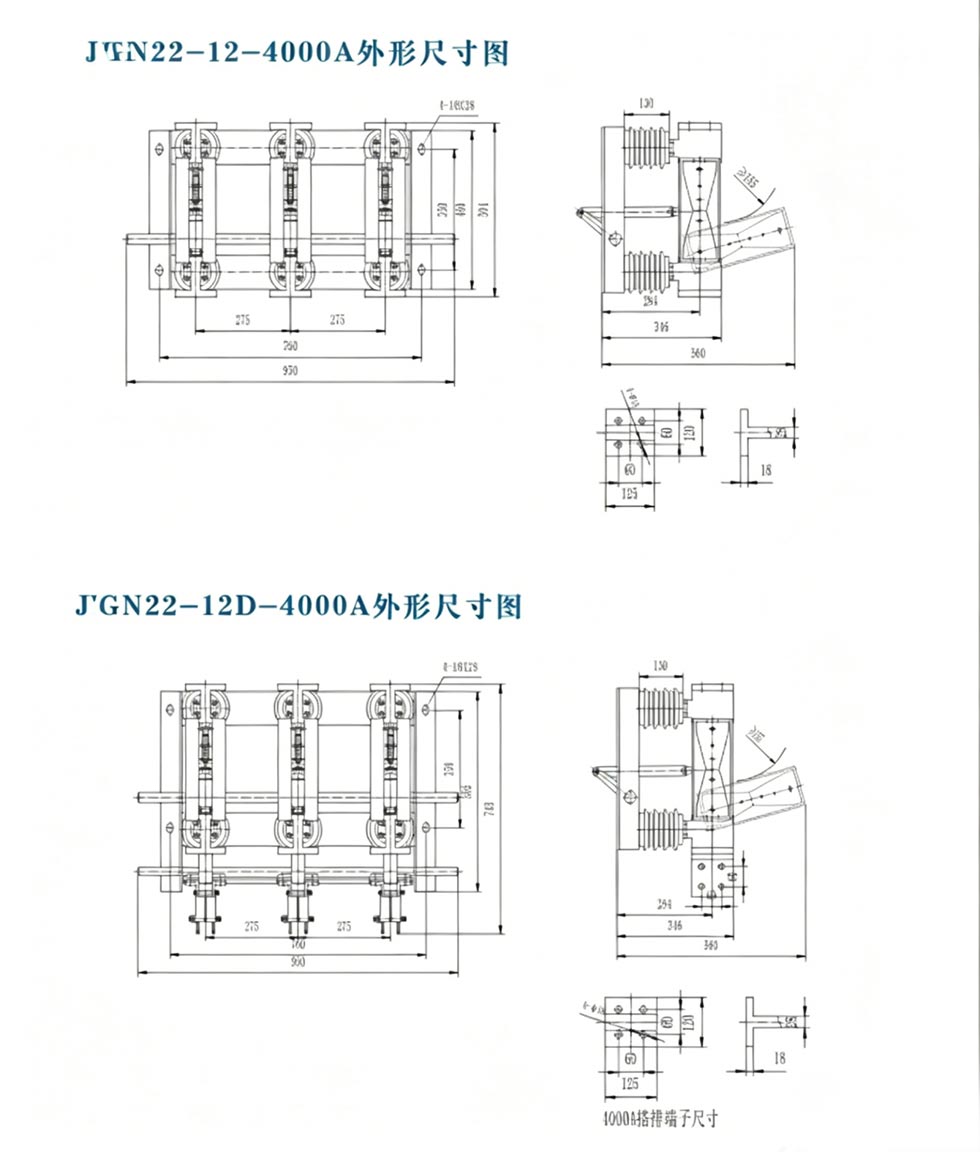

Išorinis matmuo

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

Praktinis pritaikymas

Atvejis: Didelė plieno gamykla Rytų Kinijoje turėjo įrengti 20 kV generatoriaus išėjimo sistemą su didelės srovės izoliacija įranga. Augalų aplinka buvo atšiauri (daug dulkių, IV klasės tarša) ir jai keliami dideli srovės reikalavimai (8000A), keliami griežti įrangos patikimumo reikalavimai. Galiausiai gamykla pasirinko Usune GN□-20DW/8000-80 atjungimo jungiklis. Pagrindinės priežastys buvo taršai atsparus dizainas, pritaikymas IV klasei taršos aplinka, 8000A vardinė srovė, atitinkanti generatoriaus išėjimo apkrovą, ir integruotas įžeminimo jungiklis užtikrinant techninės priežiūros saugumą. Nuo paleidimo 2023 m. įranga stabiliai veikė daugiau nei dvejus metus, užtikrina patikimą izoliaciją kasmėnesinės priežiūros metu, pašalindama elektros smūgio riziką. The taršai atsparūs izoliatoriai neturi akivaizdžių senėjimo ar iškrovimo žymių, todėl žymiai sumažėja techninė priežiūra dažnis ir sąnaudos, įrodantys, kad Usune GN serijos atjungimo jungiklis yra idealus pasirinkimas sunkiems darbams pramoninės elektros energijos sistemos.

DUK

1 klausimas: koks yra pagrindinis skirtumas tarp atjungiklio ir apkrovos jungiklio?

A1: Atjungimo jungiklis yra tuščiosios eigos perjungimo įtaisas, neturintis lanko gesinimo galimybės; tai tik pripratusi izoliuokite grandinę po to, kai grandinės pertraukiklis atjungia apkrovą. Apkrovos jungiklis gali atjungti tam tikrą apkrovą srovė. GN serijos atjungimo jungiklis suteikia matomą izoliacijos tarpą, užtikrinantį visišką saugumą priežiūra.

2 klausimas: Ar GN serijos vidaus tipo izoliacinis jungiklis gali normaliai veikti dideliame aukštyje (≥2500 m)?

A2: Taip. Standartinis modelis tinka ≤2000m aukštyje. Jei aukštis viršija 2500 m, Usune gali pagerinti izoliaciją ir mechaninis veikimas pagal vartotojo poreikius, kad būtų užtikrintas stabilus įrangos veikimas.

3 klausimas: kokios priežiūros reikia GN serijos atjungimo jungikliams?

A3: reguliari priežiūra apima: (1) izoliatorių patikrinimą, ar nėra įtrūkimų ir iškrovimo žymių; (2) Kontaktinio slėgio bandymas ir temperatūra (≤70 ℃ esant vardinei srovei); (3) įžeminimo jungiklio ir blokavimo įtaiso vientisumo patikrinimas; (4) Reguliariai sutepkite veikimo mechanizmą. Tinkama priežiūra gali garantuoti 20-30 metų tarnavimo laiką.

Usune GN serijos vidaus tipo izoliacinis jungiklis sujungia pažangias technologijas, patikimą veikimą ir pritaikomumas, todėl jis yra pageidaujamas produktas didelėms elektrinėms, plieno gamykloms ir pramoninėms elektros energijos sistemoms. Kaip pirmaujanti Kinijos aukštos įtampos elektros pramonės gamintoja Zhejiang Usune Electric Co., Ltd., kuri remiasi jos profesionali tyrimų ir plėtros komanda, griežta kokybės kontrolės sistema ir turtinga projektų patirtis suteikia vartotojams aukštos kokybės produktai ir pritaikyti sprendimai. Nesvarbu, ar nauji projektai, ar įrangos atnaujinimas, jis gali užtikrinti saugų, stabili ir efektyvi maitinimo izoliacijos apsauga.
