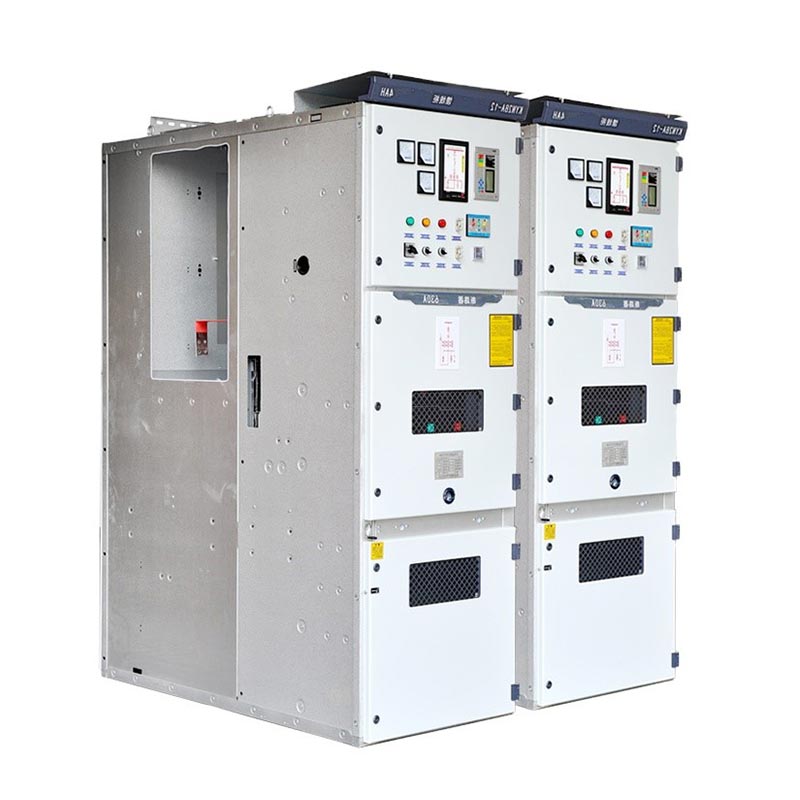

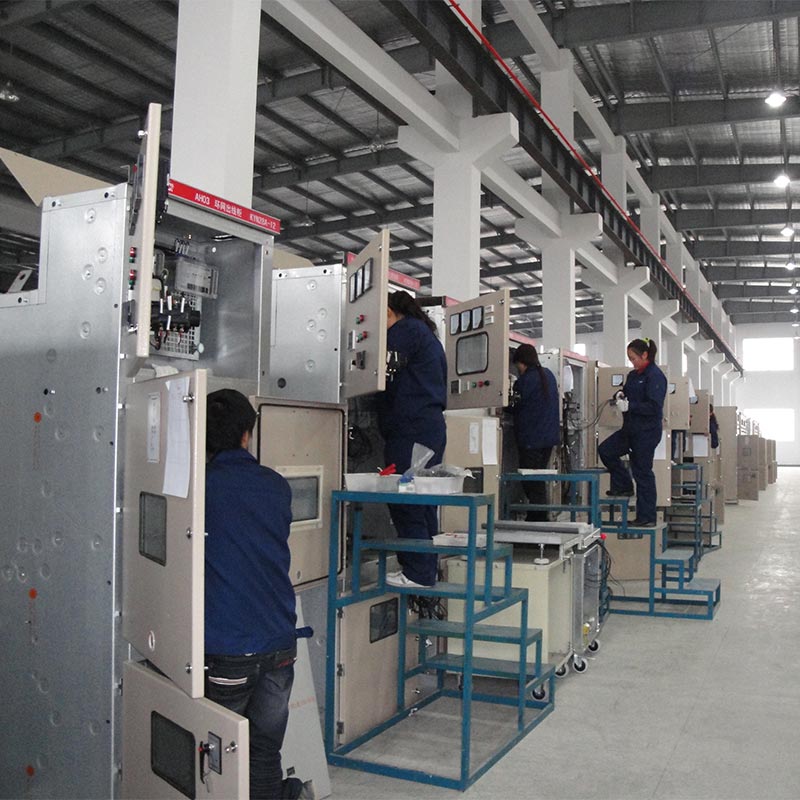

Kyn28 skirstomieji įrenginiai 6kv

„Usune Kyn28 Switchgear 6kV“ yra vidaus kintamosios srovės šarvuotos ištraukiamos metalinio uždarymo skirstomieji įrenginiai, tinkami 3,6kV ~ 12kV įtampos lygiai, 50/60 Hz trifazės kintamosios srovės maitinimo sistemos ir yra pagrindinis maitinimo valdymo ir apsaugos įtaisas. perdavimo ir paskirstymo procesas. Sukūrė ir savarankiškai pagamino Zhejiang Usune Electric produktas sujungia pažangias dizaino koncepcijas ir brandžius gamybos procesus, subalansuodama saugumą, patikimumą ir praktiškumas. Jis atitinka vienos šynos ir vienos šynos segmentuotų sistemų energijos paskirstymo poreikius, todėl pasiekiamas didelio masto Taikymas energetikos, metalurgijos, chemijos ir statybos pramonėje, prisidedant prie saugaus ir efektyvaus stabiliai veikiančių pasaulinių elektros energijos sistemų veikimas.

Žemos įtampos skirstomieji įrenginiai

Vidutinės įtampos skirstomieji įrenginiai

Pagrindiniai techniniai parametrai

Struktūrinis dizainas ir pagrindinės savybės

1. Nuimamas modulinis dizainas

Sumontuotas Kyn28 Switchgear 6kV šerdies komponentas, vakuuminis grandinės pertraukiklis (suderinamas su VS1, VD4 ir kt.). mobiliajame vežimėlyje. Įprastai priežiūrai, bandymams ar pakeitimui turi būti tik grandinės pertraukiklio vežimėlis nuimamas eksploatacijai, nereikia išjungti visos spintos, žymiai sutrumpinant priežiūros laiką ir sumažinti elektros energijos tiekimo nutraukimo poveikį. Vežimėlis yra universalus ir gali būti greitai keičiamas, tobulinant sistemą eksploatavimo ir priežiūros efektyvumas.

2. Metalu dengta suskaidyta konstrukcija

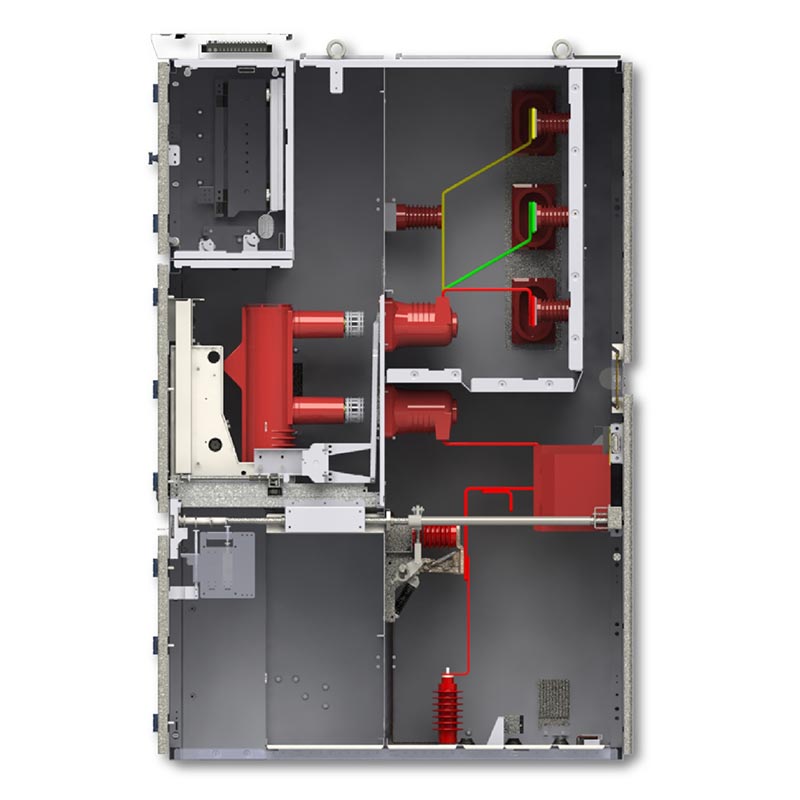

Kyn28 Switchgear 6kV spinta metalinėmis pertvaromis padalinta į keturis atskirus skyrius: šyną. skyrius, grandinės pertraukiklio skyrius, kabelių skyrius ir žemos įtampos prietaisų skyrius. Kiekvienas skyriaus įtampingieji komponentai yra visiškai izoliuoti, veiksmingai užkertant kelią fazės plitimui į fazę ir fazės ir žemės trumpojo jungimo gedimai, išvengiant pakopinių gedimų, sumažinant elektros smūgio riziką techninė priežiūra ir įrangos eksploatavimo saugumo didinimas.

3. Visapusiška penkių profilaktikos blokavimo apsauga

Įrengta mechaninė + elektrinė dviguba penkių prevencinių blokavimo sistema, pašalinanti netinkamą jos veikimą šaltinis:

- Apsaugo nuo atsitiktinio grandinės pertraukiklių atsidarymo ar užsidarymo;

- Neleidžia stumti / nuimti grandinės pertraukiklio vežimėlio esant apkrovai;

- Neleidžia uždaryti įžeminimo jungiklio, kai jis tiekiamas;

- Apsaugo nuo atsitiktinio maitinimo, kai įžeminimo jungiklis uždarytas;

- Apsaugo nuo atsitiktinio patekimo į maitinimo skyrių.

4. Kompaktiškas, efektyvus ir lengvai išplečiamas

Spintelė yra kompaktiškos konstrukcijos, taupanti montavimo vietą. Jo modulinė konstrukcija leidžia lanksčiai derinti ir spintų tipų išplėtimas, siekiant patenkinti elektros paskirstymo sistemos plėtros poreikius. Jis lengvai prisitaiko prie skirtingos sistemos architektūros, pvz., vienos šynos ir vienos šynos segmentuotos sistemos, palengvinančios ateitį sistemos atnaujinimas ir integravimas.

Taikomos aplinkos sąlygos

1. Aplinkos temperatūra: -10 ℃ ~ +40 ℃

2. Aukštis virš jūros lygio: ≤1000 m (galimi pritaikyti dizainai, skirti didelio aukščio vietovėms, viršijančioms 1000 m)

3. Oro drėgnumas: vidutinė dienos santykinė oro drėgmė ≤95%, mėnesio vidutinė santykinė oro drėgmė ≤90% (nekondensuojanti)

4. Aplinka: nėra ėsdinančių ar sprogių dujų, nėra didelio dulkių kiekio ir nėra degių ar sprogių medžiagų žiniasklaida

Tipiški taikymo scenarijai

1. Elektrinės pagalbinės sistemos: naudojamos elektrinės galiai priimti, paskirstyti ir apsaugoti, užtikrinant stabilumą maitinimas generatoriaus pagalbinei įrangai;

2. Pramonės ir kasybos įmonių energijos paskirstymas: tinka didelės apkrovos pramonės scenarijams, pvz., kasybai, metalurgijos ir chemijos pramonėje, tenkinančios elektros energijos tiekimo kontrolės ir apsaugos nuo perkrovos / trumpojo jungimo poreikius. didelės galios įranga;

3. Komerciniai ir aukštybiniai pastatai: naudojami didelių prekybos centrų pastotėse, biurų pastatuose, viešbučiuose ir kt. pasiekti saugų pastatų energijos paskirstymą ir rafinuotą valdymą;

4. Viešosios pastotės: kaip pagrindinė vidutinės įtampos elektros paskirstymo įranga miesto ir pramoninėse pastotėse, stabilaus regioninio elektros tinklo veikimo užtikrinimas.

Realaus pasaulio taikymo atvejis

Atvejo analizė: Energijos paskirstymo projektas didelės plieno grupės valcavimo staklyno gamybos linijai Dziangsu provincijoje

Projekto aplinkybės: Plieno grupės valcavimo ceche esantys skirstomieji įrenginiai sendavo ir dažnai gedimas, turintis įtakos nuolatiniam gamybos linijos darbui. Didelio patikimumo vidutinė įtampa pakeisti reikėjo skirstomųjų įrenginių.

Sprendimas: atrinkti 28 USune KYN28-6KV skirstomieji įrenginiai, suderinami su 10kV elektros paskirstymo sistema, su vardinė 1600A srovė ir 31,5kA (4s) trumpalaikė atsparumo srovė, sukonfigūruota su VS1 vakuumine grandine pertraukikliai.

Diegimo rezultatai: Per trejus metus nuo paleidimo įranga veikė be gedimų. The penkių sluoksnių blokavimo sistema veiksmingai apsaugo nuo netinkamo veikimo, o suskirstyta struktūra apsaugo nuo gedimų plitimas. Valcavimo staklių gamybos linijos maitinimo stabilumas pagerėjo 99,9 proc metiniai prastovų nuostoliai viršija 5 milijonus juanių, todėl klientas giria daug.

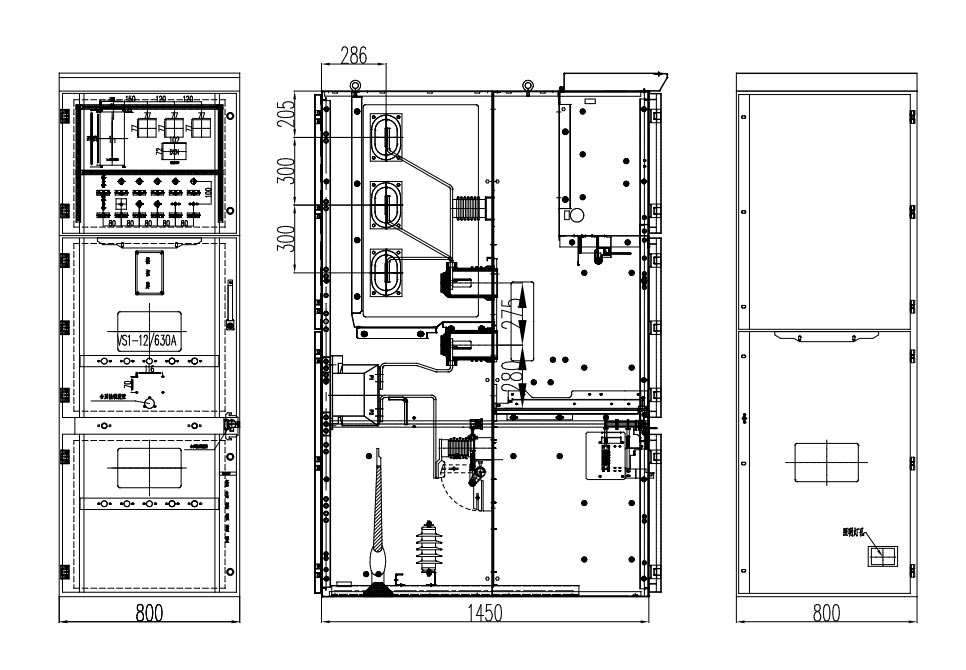

Išorinis matmuo

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

DUK

1 klausimas: Kokie yra pagrindiniai Kyn28 6kV skirstytuvo pranašumai, palyginti su tradiciniais fiksuotais skirstomaisiais įrenginiais?

A: Palyginti su tradiciniais fiksuotais skirstomaisiais įrenginiais, didžiausias Usune KYN28-6KV pranašumas yra jo nuimama konstrukcija. Grandinės pertraukiklio vežimėlį galima perkelti savarankiškai, todėl nereikia išjungti visos spintos priežiūra, žymiai sumažinant elektros energijos tiekimo nutraukimo poveikį. Tuo pačiu metu jis buvo suskirstytas į metalinius šarvus struktūra ir visapusiška penkių patikimų blokavimo sistema užtikrina didesnį saugumą. Modulinė konstrukcija palengvina išplėtimas ir sistemos integravimas, prisitaikantis prie sudėtingų energijos paskirstymo poreikių ir dėl to bendras mažesnis gyvavimo ciklo priežiūros išlaidos.

2 klausimas: ar šis skirstomasis įrenginys gali būti pritaikytas dideliame aukštyje arba specialioje aplinkoje? Kas yra pritaikymo ciklas?

A: Taip. Aplinkoms dideliame aukštyje > 1000 m, Usune optimizuos izoliacijos dizainą ir komponentų pasirinkimą. Už specialiose aplinkose, tokiose kaip korozinė, didelės drėgmės ir dulkėta aplinka, pritaikyti sprendimai, pvz gali būti įrengtos antikorozinės dangos, sustiprintas sandarinimas ir dulkėms atsparios užtvaros. Standartinis gamybos ciklas pritaikyti produktai yra maždaug 15-20 dienų, priklausomai nuo pritaikymo sudėtingumo ir užsakymo kiekio.

3 klausimas: kokias garantinio aptarnavimo ir techninio aptarnavimo paslaugas teikia Usune, kaip gamintojas?

A: Usune, kaip šaltinio gamykla, teikia viso gyvavimo ciklo paslaugas: išankstiniai pardavimai apima sprendimo dizainą, parametrus atranka ir techninės konsultacijos; pardavimų stebėjimas apima gamybos eigos stebėjimą ir gamyklos bandymus bendradarbiavimas; aptarnavimas po pardavimo apima nemokamą montavimą ir paleidimą, operatoriaus mokymą, 1 metų įrangos garantiją, eksploatavimo trukmės atsarginių dalių tiekimo ir priežiūros paslaugos bei 24 valandų pasaulinis atsakas į techninius poreikius stabilus įrangos veikimas.
