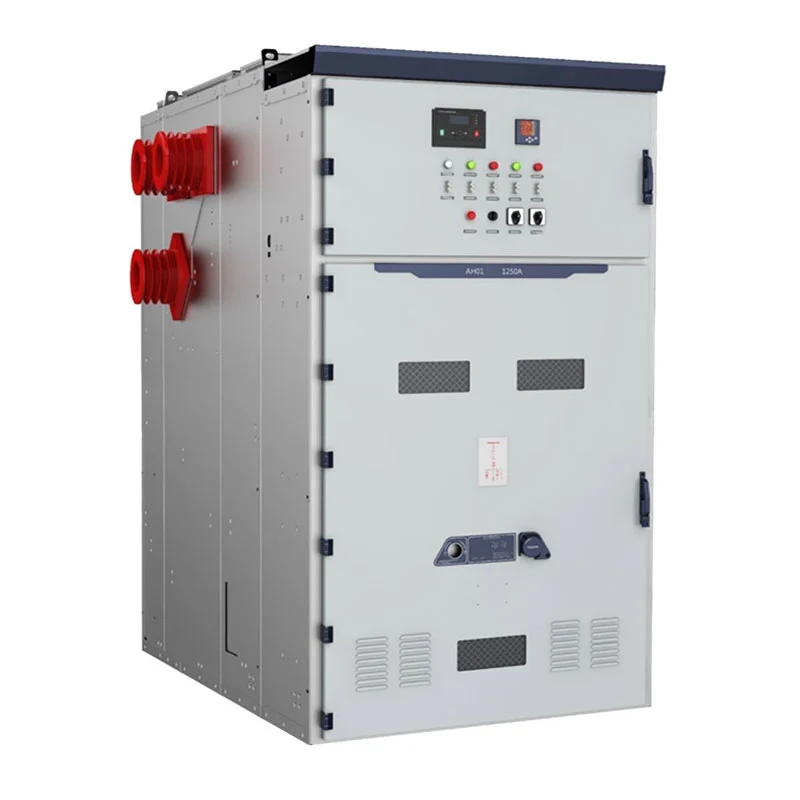

KYN61-40.5 33kV vidinis VCB skirstomasis skydas sukurtas projektams, kuriems reikalinga aukštesnė įtampa patalpose platinimo platforma. Jo konfigūracija apima ištraukiamą vakuuminį grandinės pertraukiklį, uždengtą metalu konstrukcija, atskirti elektros skyriai, šynų sistemos, kabelių jungtys ir antrinė valdymo įranga į integruotą skirstomųjų įrenginių seriją.
„Usune“ veikia pagal ISO 9001, ISO 14001 ir ISO 45001 valdymo sistemas. Įranga suprojektuota pagal taikomi IEC ir GB standartai, o atitinkamose rinkose yra CE sertifikatas.
33 kV ir 36 kV klasės paskirstymo sistemoms, norint pasirinkti skirstytuvus, reikia daugiau nei tiesiog suderinti vardinę įtampa. Inžinieriai turi atsižvelgti į izoliacijos lygį, apkrovos srovę, gedimo srovę, tiektuvo konfigūraciją, transformatorių pajėgumas, kabelių prijungimas, apsaugos koordinavimas ir įrengimo aplinka.
KYN61-40.5 33kV patalpų VCB skirstytuvo skydas skirtas paskirstyti vidutinę įtampą patalpose, kur šios elektriniai parametrai turi būti suderinti visoje energijos paskirstymo sistemoje.
Palyginti su žemesnės įtampos skirstomaisiais įrenginiais, aukštesnė sistemos įtampa daugiau dėmesio skiria izoliacijai koordinavimas ir trumpojo jungimo veikimas. „Usune“ gali konfigūruoti įrangą pagal elektrinius parametrus pateikė klientas.
Įranga naudoja metalo uždarą architektūrą, kad būtų galima organizuoti pirminę ir antrinę elektros dalis. Pagrindinis grandinė apima vakuuminį grandinės pertraukiklį, šynų jungtis, kabelio galų sritį ir susijusį įžeminimą komponentai.
Antrinė įranga gali būti išdėstyta apsaugai, matavimui, valdymui, rodymui ir ryšiui pagal projekto reikalavimus.
Ši konfigūracija leidžia skirstomųjų įrenginių seriją suprojektuoti pagal tikrąjį elektros tinklą, o ne naudojant vienas fiksuotas spintelių išdėstymas kiekvienam pritaikymui.
Esant aukštesniems įtampos lygiams, apsaugos koordinavimas tampa svarbia sistemos projektavimo dalimi. Grandinės pertraukiklis, Apsaugos relė, transformatorius, kabelis ir priešpriešinė įranga turi būti parenkama pagal apskaičiuotą gedimą sąlygos ir apsaugos filosofija.
Vakuuminis grandinės pertraukiklis atlieka pirminę perjungimo ir pertraukimo funkciją. Susijusią apsaugą ir valdymo sistema gali būti konfigūruojama pagal kliento elektros projektą.
Metalinės pertvaros tarp funkcinių sekcijų padeda organizuoti vidinį elektros išdėstymą, o slėgio mažinimas išdėstymas suteikia kontroliuojamą slėgio išleidimo kelią vidinio gedimo atveju.
Įeinanti spinta gauna maitinimą iš aukštyn esančio elektros tinklo ir perduoda ją į skirstomojo įrenginio šyną sistema. Turėtų būti nustatyta vardinė srovė, apsaugos įranga, matavimo reikalavimai ir kabelio konfigūracija iš projekto projekto.
Išeinančios spintos paskirsto energiją transformatoriams, varikliams, gamybos įrangai ar kitoms pasroviui apkrovoms. The srovės įvertinimas ir apsaugos nustatymai turi atitikti prijungtą apkrovą.
PT ir įtampos matavimo konfigūracijos gali būti įtrauktos, kai projektui reikia stebėti įtampą, apsaugos funkcijas arba elektrinį matavimą.
Autobusų skirstymo į sekcijų sistema gali padalinti paskirstymo sistemą į atskiras dalis ir palaikyti elektros energiją projekto inžinieriaus apibrėžta veiklos strategija.
Matavimo konfigūracijos gali būti pateiktos programoms, kurioms reikalingas energijos matavimas ir elektriniai parametrai stebėjimas.

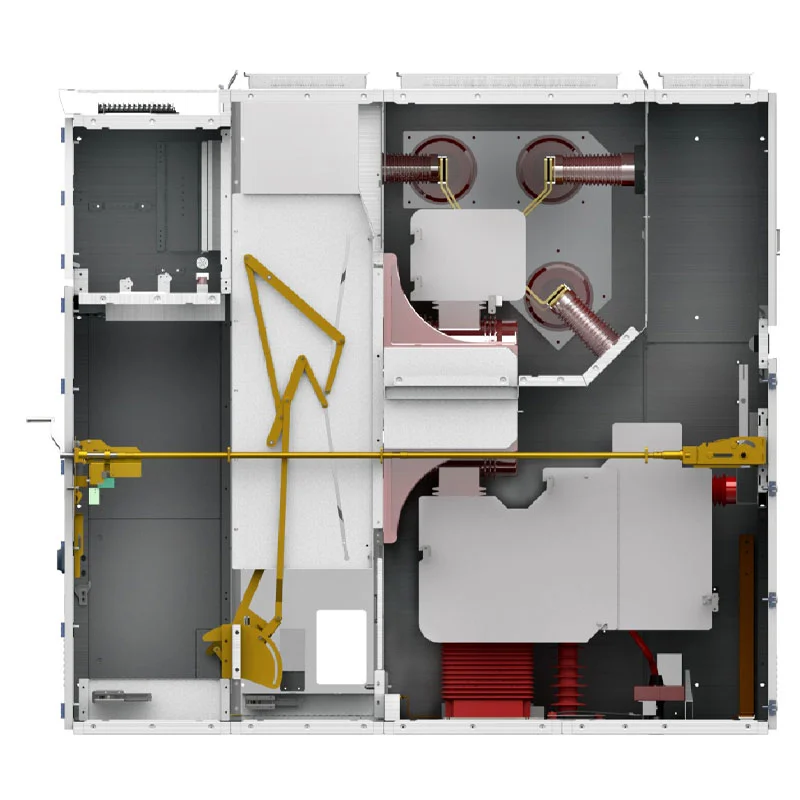

Spintelė suskirstyta į apibrėžtas elektros dalis, įskaitant pertraukiklio skyrių, šynų skyrių, kabelių skyrių ir prietaisų / valdymo skyrių.
Pertraukiklio sekcijoje yra vakuuminis grandinės pertraukiklis ir jo veikimo mechanizmas. Šynų sekcija numato pagrindinė elektros jungtis tarp spintelių, o kabelių skyriuje yra vietos įeinantiems ir išeinančių kabelių jungtys.
Prietaiso ir valdymo skyriuje yra antriniai komponentai, reikalingi apsaugai, matavimui, valdymui ir indikacija.
Šis išdėstymas suteikia inžinieriams aiškią vidinę architektūrą planuojant montavimą, kabelių vedimą, paleidimas ir priežiūra.
Įrangoje yra mechaninė blokavimo sistema, skirta apriboti netinkamas veikimo sekas.
Penkių atsparumo mechanizmas skirtas užkirsti kelią neteisingam grandinės pertraukiklio veikimui, ištraukiamo jungiklio judėjimui Įrenginys veikiamas apkrovos, uždarant įžeminimo jungiklį, kai yra įtampa, įjungiant grandinę, kai įžeminamas jungiklis lieka uždarytas ir atsitiktinai patenka į įtampuotus skyrius.
Viršuje sumontuotas slėgio mažinimo įtaisas taip pat yra įmontuotas į korpuso konstrukciją, kad būtų užtikrintas kontroliuojamas slėgis atleidimas vidinio gedimo metu.
KYN61-40.5 33kV vidaus VCB skirstytuvo skydas gali būti sukonfigūruotas įeinančiam maitinimui, transformatorių jungtims, išeinantys tiektuvai, magistralių skirstymas, apskaita ir įtampos matavimas vidaus pastotėse.
Elektrinės gali naudoti skirstomuosius įrenginius vidutinės įtampos pagalbiniam paskirstymui, su generatoriais susijusioms elektros sistemoms, transformatorių tiektuvai ir tolesnis elektros paskirstymas.
Didelėse pramoninėse patalpose gali būti naudojamos skirtingos tiekimo konfigūracijos varikliams, transformatoriams, gamybos sistemoms, siurbliai, kompresoriai ir pagalbinė elektros įranga.
Kasybos operacijos su didesnės galios elektros apkrovomis gali sukonfigūruoti skirstomuosius įrenginius aplink transformatorių tiektuvus, variklius, vėdinimo įranga, siurbimo sistemos ir perdirbimo įrenginiai.
Įranga tinka ir specializuotai infrastruktūrai, kur reikia derinti elektros paskirstymą su keliais pastatais, įrangos zonomis ir pagalbinėmis sistemomis.
„Cas-space Rocket Launch Project“ yra „Usune“ vidutinės įtampos skirstomųjų įrenginių projekto nuoroda.
Raketos paleidimo įrenginys apima specializuotą infrastruktūrą ir daugybę elektros apkrovų, paskirstytų skirtingos funkcinės sritys. Todėl jo elektros paskirstymo sistemai reikia suderintų įėjimo grandinių, tiektuvo apsauga, elektros izoliacija, matavimas ir valdymas.
Šiam projektui skirstomieji įrenginiai buvo naudojami kaip aikštelės vidutinės įtampos elektros skirstymo dalis susitarimas. Įgyvendinant projektą elektros įrangą reikėjo integruoti į platesnę infrastruktūrą, o ne traktuojamas kaip nepriklausomas spintos įrengimas.
Ši programa parodo Usune patirtį tiekiant vidutinės įtampos paskirstymo įrangą specializuotiems vartotojams inžineriniai projektai su specifiniais elektros sistemos reikalavimais.
| Prekė | Specifikacija |
| Serija | KYN61 |
| Nominali įtampa | 3,6 kV, 7,2 kV, 12 kV, 24 kV, 36 kV |
| Vardinis dažnis | 50 Hz / 60 Hz |
| Nominali srovė | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nominali trumpojo jungimo pertraukimo srovė | 25kA, 31,5kA, 40kA, 50kA |
| Nominali trumpalaikė atsparumo srovė | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Apsaugos laipsnis | IP4X išorinis korpusas / IP2X vidiniai skyriai |
| Aplinkos temperatūra | -15°C iki +40°C |
| Santykinė drėgmė | Dienos vidurkis ≤95%; mėnesio vidurkis ≤90 % |
| Aukštis virš jūros lygio | ≤1000 m, su sumažinimu didesniam aukščiui |
| Montavimas | Vidinis |
| Sistema | Trifazė kintamoji srovė |
Galutinė elektros konfigūracija turi būti patvirtinta pagal faktinę projekto įtampą, srovę, gedimo lygį, izoliacijos reikalavimai, apsaugos schema ir įrengimo sąlygos.
33 kV klasės skirstomųjų įrenginių projekte pirkimas turėtų būti grindžiamas visa elektros sistema, o ne vien spintelės kiekis. Projekto komanda turėtų patvirtinti vardinę sistemos įtampą, nuolatinę apkrovos srovę, trumpojo jungimo lygis, tiektuvo kiekis, transformatoriaus talpa, kabelių išdėstymas, apsaugos reikalavimai ir būtini matavimo funkcijos.
Didesniems projektams asortimente gali būti skirtingų spintelių funkcijų. Įeinantys, išeinantys, PT, apskaita, autobusas skirstytuvas, o izoliacijos konfigūracijos gali būti derinamos pagal elektrinę vienos linijos schemą.
Šis metodas padeda išvengti neatitikimų tarp skirstomųjų įrenginių ir prijungtų transformatorių, kabelių, apsaugos įtaisų, ir pasroviui tenkančios apkrovos.
Galutinis spintos išdėstymas gali būti parengtas pagal projekto elektrinę architektūrą. Skirtingas įeinančių ir išeinančių grandinių skaičius gali būti suskirstytas į suderintą skirstomųjų įrenginių grupę.
Įprastoje paskirstymo sistemoje gali būti įeinančioji spinta, prijungta prie maitinimo šaltinio, kelios išeinančios spintos, tiekiančios transformatorius arba dideles apkrovas, ir papildomos PT arba įtampos matavimo spintos matavimas ir energijos stebėjimas.
Ten, kur projektui reikalingi du maitinimo šaltiniai arba padalintos magistralės dalys, gali būti ir magistralės skirstymo į segmentus funkcijos įtrauktas į sudėtį.
Šis konfigūravimo būdas leidžia įrangą pritaikyti tiek atskiroms pastotėms, tiek didesnėms daugiafunkcioms spintoms paskirstymo sistemos.

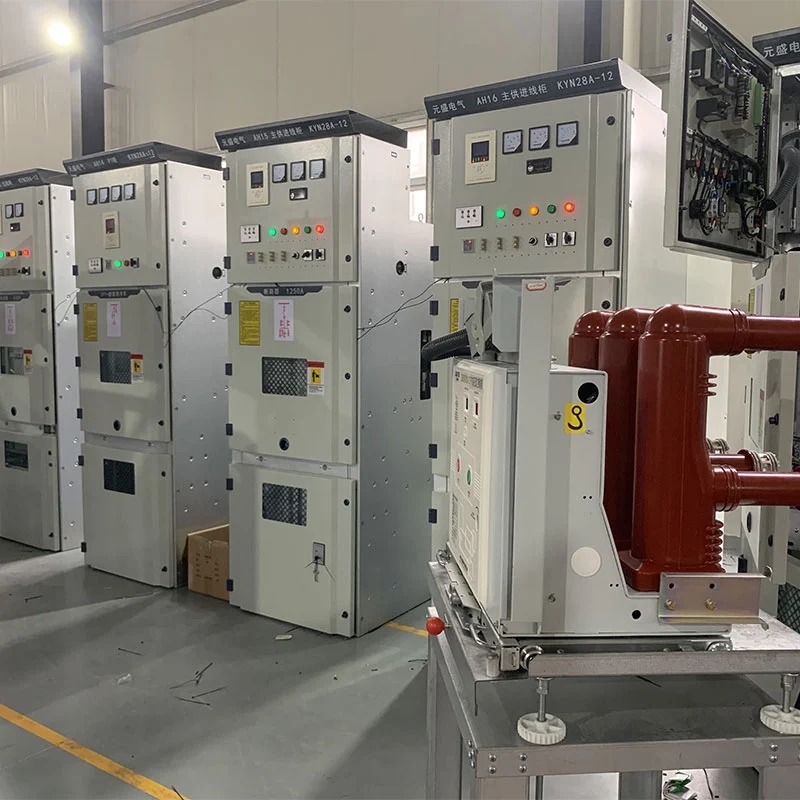

Prieš pristatymą sukomplektuotas skirstomasis įrenginys patikrinamas spintos mazgas, pirminės grandinės jungtys, antriniai laidai, mechaninis veikimas ir atitinkamos elektros funkcijos.
Ištraukiamas mechanizmas, grandinės pertraukiklio veikimas, blokavimo funkcijos, įžeminimo išdėstymas ir spinta konstrukcija tikrinama gamybos apžiūros metu.
„Usune“ gali pateikti atitinkamus patikrinimų įrašus ir bandymų dokumentus pagal projekto reikalavimus, leidžiančius klientams, EPC rangovams ir trečiųjų šalių inspektoriams, kad patikrintų įrangą prieš išsiuntimą.
Vidutinės įtampos skirstomųjų įrenginių sistemos vertė neapsiriboja jos pradine elektrine galia. Dideliam infrastruktūros ir pramonės projektams, įranga taip pat turi palaikyti organizuotą veiklą, planuotą priežiūra, būsimas grandinės valdymas ir stabili integracija su platesniu elektros paskirstymo tinklu.
Suskaidyta KYN61-40.5 33kV vidaus VCB skirstomojo skydo konstrukcija suteikia apibrėžtą išdėstymą pirminei ir antrinei įrangai, o ištraukiamo grandinės pertraukiklio konstrukcija leidžia perjungimo blokui būti perkeltas apžiūrai ir aptarnavimui.
Įrenginiams, kuriuose elektros paskirstymas turėtų veikti daugelį metų, šis derinys gali padėti sukurti lengviau valdoma vidutinės įtampos paskirstymo sistema ir supaprastinamas būsimos priežiūros planavimas.
Pateiktoje specifikacijoje yra 3,6 kV, 7,2 kV, 12 kV, 24 kV ir 36 kV konfigūracijos. Faktinė vardinė įtampa turi būti patvirtinta pagal kliento elektros sistemą.
Pateiktoje specifikacijoje nurodyta 36 kV vardinė konfigūracija, kurią galima apsvarstyti 33 kV klasės sistemoms. patvirtinti tikruosius sistemos reikalavimus, izoliacijos lygį ir taikomus standartus.
Jis naudojamas vidutinės įtampos energijos priėmimui, paskirstymui, perjungimui, apsaugai, matavimui ir valdymui patalpų trifazės kintamosios srovės maitinimo sistemos.
Pateiktos konfigūracijos svyruoja nuo 630A iki 3150A. Teisingas įvertinimas turėtų būti parinktas pagal maksimalų nuolatinė apkrova ir projekto projektavimas.
Galimi vardai yra 25 kA, 31,5 kA, 40 kA ir 50 kA, o taikoma vertė nustatoma pagal apskaičiuotą gedimą elektros sistemos lygis.
Taip. „Usune“ gali konfigūruoti įeinančio, išeinančio, PT, matavimo, magistralės skirstymo ir izoliavimo funkcijas pagal užsakovo vienos eilutės schema ir techniniai reikalavimai.
„Usune“ veikia pagal ISO 9001, ISO 14001 ir ISO 45001 valdymo sistemas. Gaminiai sukurti pagal taikomi IEC ir GB standartai, o atitinkamoms konfigūracijoms galimas CE sertifikatas.
Taip. „Usune“ gali pateikti technines specifikacijas, bandymų ataskaitas, brėžinius ir kitą projekto dokumentaciją klientų ir inžinerinių reikalavimų.
Standartinė konfigūracija skirta montuoti viduje. Ypatingos sąlygos, tokios kaip didelis aukštis, aukštas drėgmė arba neįprastos aplinkos sąlygos turi būti patvirtintos prieš užsakant.
