Vidutinės įtampos 11kv vidinė Vcb plokštė

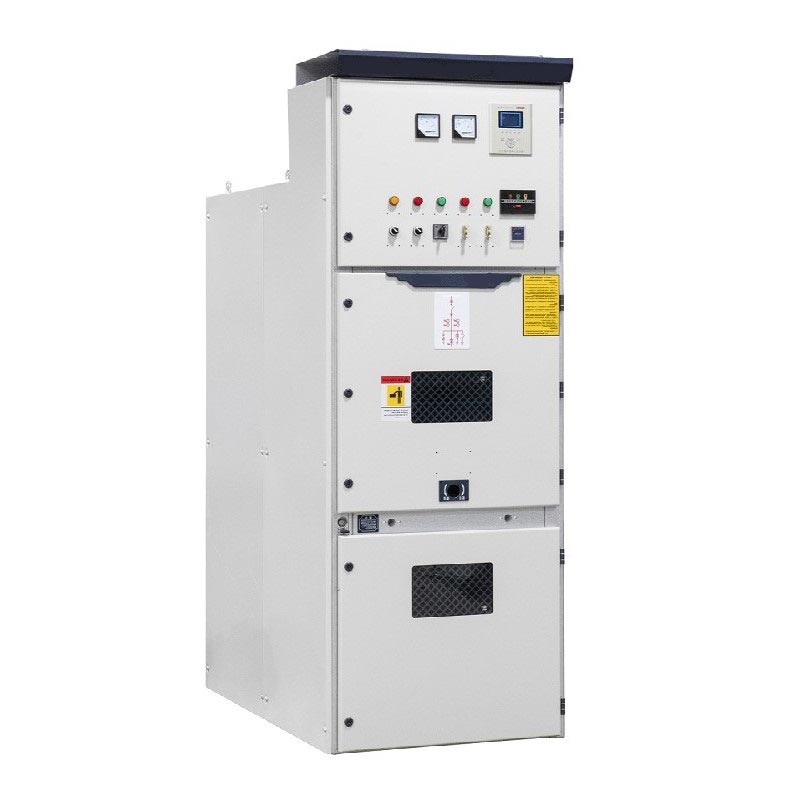

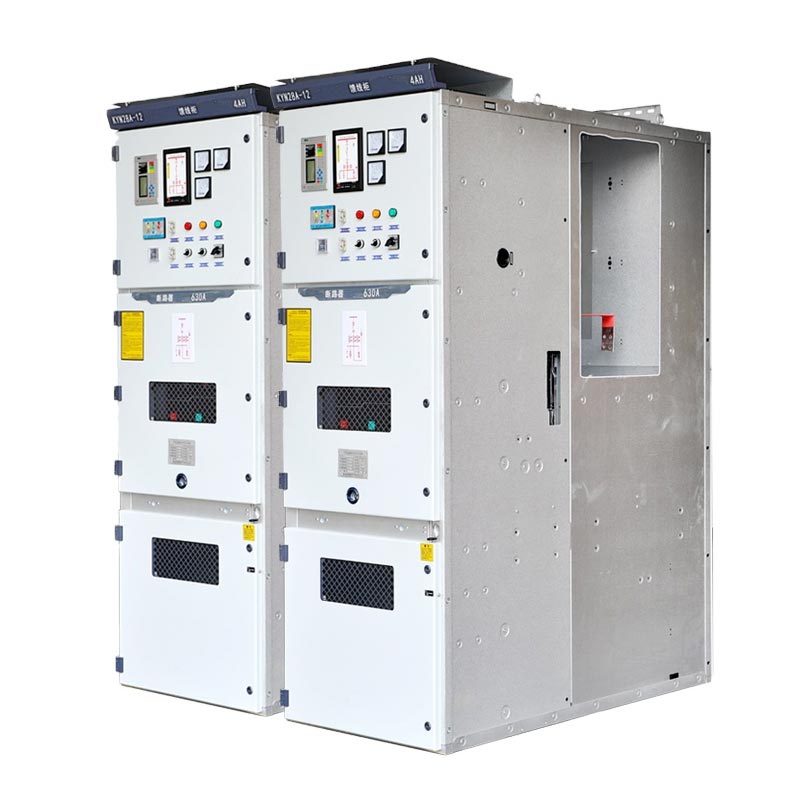

„Usune“ vidutinės įtampos 11 kV vidaus VCB skydelis (KYN28 serija) yra šarvuotas, ištraukiamas, metalu uždarytas skirstomasis įrenginys skirtas saugiam ir efektyviam vidutinės įtampos elektros tinklų priėmimui, paskirstymui, valdymui ir apsaugai. Tai yra pagrindinis paskirstymo blokas elektros sistemoje, užtikrinantis stabilų sistemos veikimą ir esant normaliam, ir gedimui sąlygomis.

- Taikomos sistemos: 3,6～12kV / 24kV trifazė kintamoji srovė 50/60Hz
- Standartai: IEC 62271-200, GB 3906, DL/T 404
- Pagrindinė struktūra: Šarvuotas metalinis korpusas, nuimama vežimėlio konstrukcija
- Apsaugos įvertinimas: Spintelė IP4X, vidus IP2X

Žemos įtampos skirstomieji įrenginiai

Vidutinės įtampos skirstomieji įrenginiai

Modelisis ir techniniai parametrai

1. Modelių serija

2. Pagrindiniai techniniai parametrai

Konstrukcijos ir skyrių dizainas

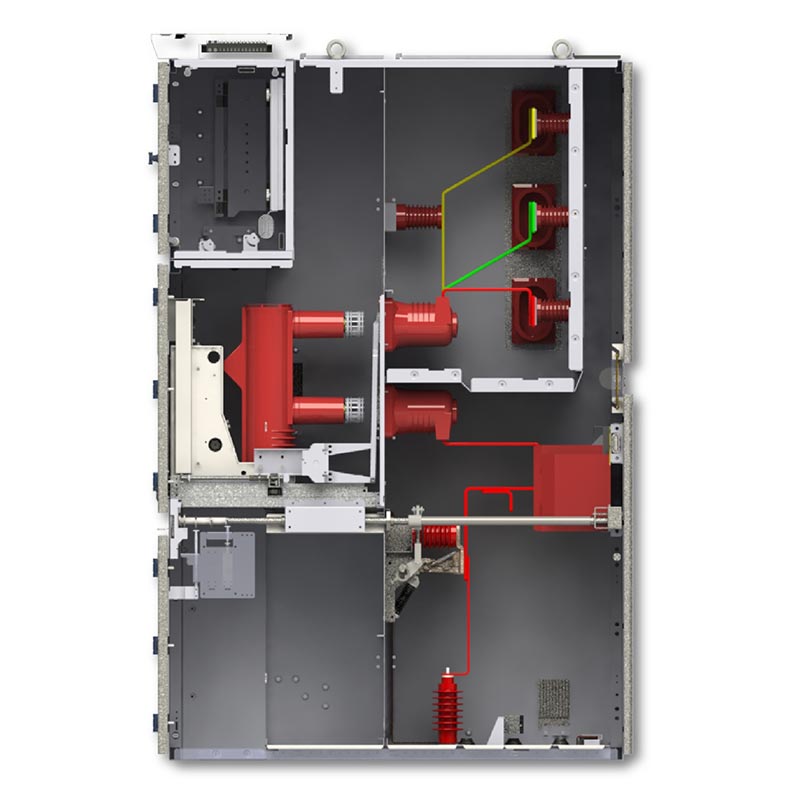

Vidutinės įtampos 11 kV vidaus Vcb skydas naudoja plienines plokštes, kad atskirtų penkis nepriklausomus įžemintus metalinius skyrius, efektyviai slopina gedimų lankų plitimą ir užtikrina asmeninį saugumą:

1. Grandinės pertraukiklio skyrius: įmontuotas nuimamas vakuuminio grandinės pertraukiklio vežimėlis (VS1/ZN63A, VD4 ir kt.), įrengtas su mechaniniu blokavimu, leidžiančiu vežimėliui perjungti darbinę, bandomąją ir atjungtą padėtį.

2. Šynų skyrius: yra pagrindinės šynos ir šakų šynos, visiškai izoliuotos nuo kitų skyrių užkirsti kelią gedimo plitimui.

3. Kabelių skyrius: įrengtas srovės transformatoriai (CT), įtampos transformatoriai (PT), įžeminimo jungikliai, kabelių gnybtai ir viršįtampių ribotuvai kabelių prijungimui ir apsaugai.

4. Valdymo prietaisų skyrius: Apsauginės relės, prietaisai, valdymo jungikliai, indikatoriaus lemputės ir antrinės grandinės stebėjimui ir veikimui.

5. Slėgio mažinimo kanalas: viršuje yra slėgio mažinimo įtaisas, leidžiantis saugiai išleisti lanko slėgį ir dujas vidinių gedimų atveju, kad būtų išvengta korpuso sugadinimo ir personalo sužalojimo.

Pagrindinės savybės ir pranašumai

1. Nuimamo rankinio vežimėlio dizainas: Vidutinės įtampos 11 kV Vcb Panel rankinis vežimėlis yra visiškai keičiamas, todėl greitam patikrinimui ir keitimui, nereikalaujant visiško šynų išjungimo, žymiai sumažinant prastovos laiką.
2. Visapusiškas penkių profilaktikos mechaninis blokavimas:
- Apsaugo nuo atsitiktinio grandinės pertraukiklių atsidarymo ir užsidarymo
- Neleidžia stumti arba traukti grandinės pertraukiklio vežimėlio esant apkrovai
- Apsaugo nuo atsitiktinio įžeminimo jungiklio užsidarymo, kai yra įtampa
- Neleidžia įjungti įžeminimo jungiklio, kai jis yra uždarytoje padėtyje
- Apsaugo nuo atsitiktinio patekimo į maitinimo skyrių

3. Visiškai uždari nepriklausomi skyriai: metalinės pertvaros atskiria funkcines sritis, efektyviai slopindamos lanką sklidimas ir tarpusavio trukdžiai.

4. Priekinis valdymas ir priežiūra: visas operacijas ir techninę priežiūrą galima atlikti iš spintelės priekio, taupyti montavimo vietą.

5. Didelis patikimumas ir aukšta sauga: atitinka tarptautinius pagrindinius standartus, pasižymi aukštu izoliacijos lygiu ir stiprus atsparumas gedimams.

6. Modulinė konstrukcija: gali būti lanksčiai konfigūruojama kaip įeinančios linijos spinta, išeinančios linijos spinta, matavimo spinta, šynų sekcijų spinta ir kt.

Pagrindiniai taikymo scenarijai

1. Įeinančios linijos spinta (elektros tinklo priėmimas)

2. Išeinančios linijos spinta (elektros paskirstymas apkrovoms, varikliams ir transformatoriams)

3. Variklio valdymo spinta (didelio variklio paleidimas, stabdymas ir apsauga)

4. Transformatoriaus tiekimo spinta (paskirstymo transformatoriaus apsauga)

5. Šynų skirstymo spinta (šynų atskyrimas ir automatinis perjungimas)

Faktinės taikymo atvejai

1 atvejis: didelis naftos chemijos pramonės parkas Dziangsu provincijoje

Projekto iššūkiai: Naftos chemijos gamyklai keliami itin aukšti reikalavimai elektros energijos tiekimo tęstinumui, saugai ir atsparumas gedimams, reikalaujantis ilgalaikio stabilaus veikimo.
Sprendimas: 36 Usune KYN28A-12 vakuuminių grandinės pertraukiklių spintos buvo naudojamos sistemos įeinančioms ir išeinančioms linijoms ir didelis variklio valdymas.
Veikimo rezultatai: nepertraukiamas ir stabilus veikimas daugiau nei 8 metus be didelių gedimų, efektyviai pasiekiamas apsauga nuo perkrovos ir trumpojo jungimo, užtikrinanti nepertraukiamą gamybą.

2 atvejis: komercinis kompleksas Džedziango provincijoje

Projekto iššūkiai: ribota erdvė daugiaaukščio pastato elektros paskirstymo patalpoje, todėl reikalinga kompaktiška, saugi ir lengvai prižiūrima įranga.
Sprendimas: sukonfigūruokite 22 „Usune KYN28A-12“ skirstomuosius įrenginius su iš priekio pasiekiama konstrukcija.
Eksploatacijos rezultatai: didelis vietos panaudojimas, patogi priežiūra ir patikima apsauga nuo tokių kritinių apkrovų kaip pastatų apšvietimas, oro kondicionavimas ir priešgaisrinė apsauga.

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

DUK

1 klausimas: kuo skiriasi KYN28A-12 ir KYN28-24?

A: Pagrindinis skirtumas yra vardinės įtampos lygis: KYN28A-12 tinka 12kV (10kV klasės) sistemoms, o KYN28-24 tinka 24kV (20kV klasės) sistemoms. Abu yra suprojektuoti pagal atitinkamus įtampos lygius pagal izoliacijos atstumą, izoliacijos komponentų pasirinkimą ir vidinių komponentų vardinius parametrus.

2 klausimas: Ar Usune gali pritaikyti šią vakuuminio grandinės pertraukiklio spintelę eksporto projektams?

A: Taip. Kaip profesionalus gamintojas, Usune gali pakoreguoti parametrus pagal projekto reikalavimus skirtingus regioninius standartus, tokius kaip IEC ir ANSI, ir gali pritaikyti grandinės pertraukiklių modelius, apsaugines reles ir matmenys.

3 klausimas: koks yra vidutinės įtampos 11kV vidaus Vcb skydo eksploatavimo laikas ir priežiūros ciklas?

A: Įprastomis priežiūros sąlygomis numatytas tarnavimo laikas yra 20-30 metų. Įprastinė priežiūra daugiausia apima izoliacijos bandymus, grandinės pertraukiklio charakteristikų patikras ir relės kalibravimą. Ištraukiamas vežimėlis struktūra leidžia greitai pakeisti, žymiai sumažinant priežiūros prastovos laiką.
