Vidutinės įtampos stalčiaus tipo skydelis palaiko energijos priėmimą, tiektuvo paskirstymą, įtampos matavimą, matavimą, autobusų atskyrimo ir izoliavimo funkcijos. „Usune“ teikia įrangą su inžinerine konfigūracija požiūrio ir veikia pagal ISO 9001, ISO 14001 ir ISO 45001 valdymo sistemas, o produktai yra sukurti pagal pagal taikomus IEC ir GB standartus bei atitinkamose rinkose turimą CE sertifikatą.
Dideliuose elektros projektuose dažnai yra kelios nepriklausomos maitinimo grandinės, o ne viena paskirstymo linija. Gali prireikti gaunamos galios, transformatorių tiektuvų, variklio grandinių, matavimo grandinių ir pagalbinių apkrovų įvairios elektrinės funkcijos.
KYN28 vidutinės įtampos stalčiaus tipo skydelis leidžia šias funkcijas išdėstyti kaip atskiras spinteles vienoje suderinta rikiuotė. Tai leidžia sukurti paskirstymo sistemą pagal projekto vienos eilutės diagramą užuot naudoję vienodą spintelės konfigūraciją kiekvienai grandinei.
Pirkimo komandoms ši modulinė architektūra gali supaprastinti įrangos specifikaciją, nes gali atlikti spintelės funkcijas apibrėžiamas pagal faktinį elektros tinklą. Tai taip pat leidžia planuoti bendrą sudėtį pagal tiektuvų skaičius, esami reikalavimai, apsaugos priemonės ir būsimi paskirstymo poreikiai.
Vidutinės įtampos paskirstymo sistemos konfigūracija labai priklauso nuo kiekvienos grandinės funkcijos. An įeinančios grandinės elektros energiją gauna iš priešingo šaltinio, o išeinančios grandinės paskirsto energiją transformatoriai, varikliai, gamybos įranga ar kitos apkrovos.
Usune gali konfigūruoti KYN28 seriją su įeinančiomis, išeinančiomis spintelėmis, PT ir įtampos matavimo spintelėmis, apskaitos spintos, autobusų sekcijavimo spintos ir izoliacinės spintos. Kiekvienas spintelių tipas gali būti integruotas į bendra skirstomųjų įrenginių serija pagal projekto elektros architektūrą.
Šis grandinėmis pagrįstas metodas yra ypač naudingas EPC projektams, kuriuose privaloma laikytis skirstomųjų įrenginių specifikacijos tiksliai atitikti patvirtintus elektros brėžinius.
Elektros paskirstymo reikalavimai gali keistis plečiantis gamykloms, papildant gamybos linijas ar infrastruktūrą pajėgumas didėja. Tik pradinei elektros apkrovai suplanuota skirstomųjų įrenginių serija gali būti sudėtinga keisti, kai reikia papildomų tiektuvų.
Modulinis KYN28 serijos išdėstymas suteikia daugiau lankstumo organizuojant skirtingas grandines a vidutinės įtampos paskirstymo sistema. Planuodami projektą klientai gali rezervuoti tinkamas pozicijas arba apibrėžti papildomos funkcinės spintos pagal numatomus ateities poreikius.
Šis metodas leidžia skirstomųjų įrenginių sistemą laikyti projekto ilgalaikės elektros energijos dalimi architektūra, o ne tik kaip atskira įranga.
Fizinis vidutinės įtampos įrangos išdėstymas yra svarbus aspektas projektuojant elektros patalpas. Įranga turi užtikrinti pakankamą darbo prieigą, kai ji yra prieinamoje įrengimo zonoje.

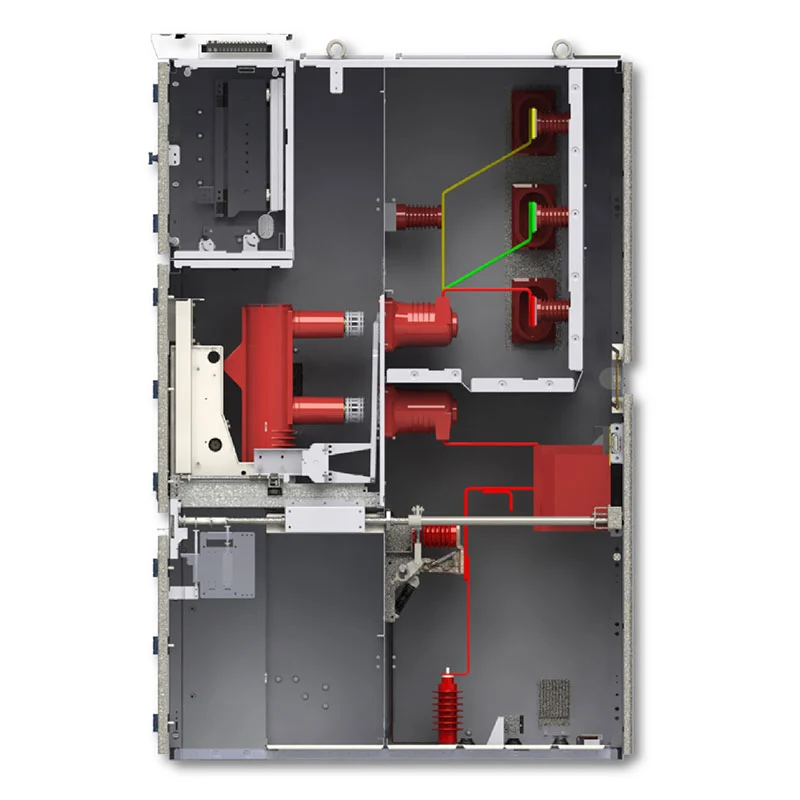

KYN28 vidutinės įtampos stalčiaus tipo skydelyje naudojama metalu uždaryta konstrukcija su priekine veikimu ir priežiūra. Pertraukiklis, šyna, kabelis ir valdymo skyriai yra išdėstyti kaip nepriklausomi skyriai, sukuriantys aiškų organizuota kabineto struktūra.
Elektros patalpų projektuotojams ši konfigūracija padeda nustatyti labiau nuspėjamą įrangos išdėstymą ir leidžia skirstomųjų įrenginių serija turi būti suplanuota atsižvelgiant į turimus patalpos matmenis ir kabelių prijungimo reikalavimus.
Paskirstymo sistemoje, kurioje yra keli tiektuvai, priežiūros reikalavimai atskirose grandinėse gali skirtis. Gedimas arba planinis patikrinimas vienoje grandinėje turėtų būti valdomas pagal elektros veikimo tvarką be reikalo netrikdant nesusijusių skyrių.

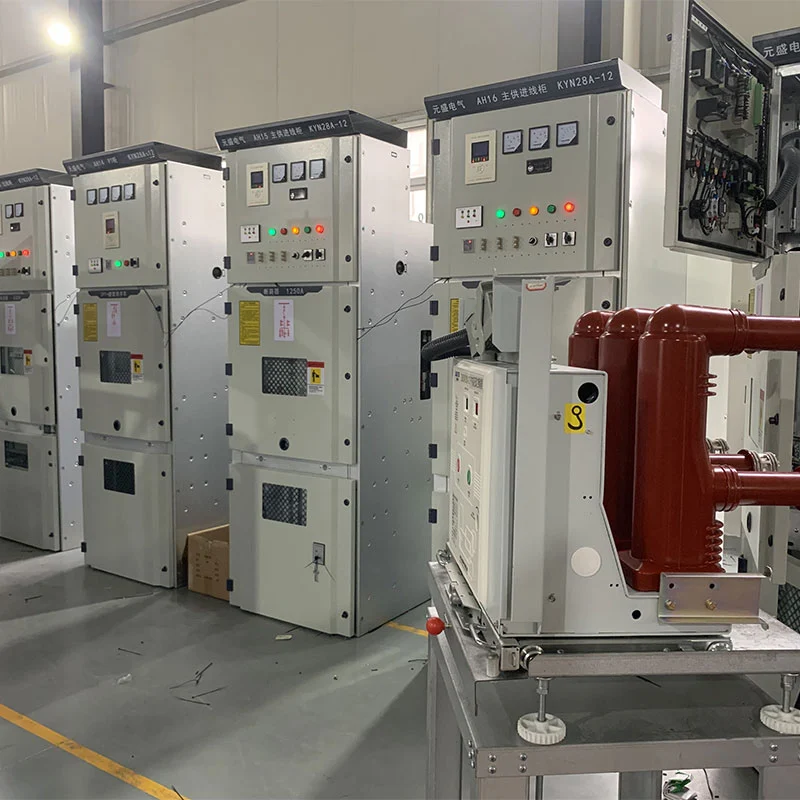

Ištraukiamas funkcinis blokas leidžia atitinkamą įrangą perkelti į izoliuotą vietą apžiūrai, bandymas arba pakeitimas. Mechaninė blokavimo sistema kontroliuoja veikimo seką ir padeda išvengti neteisingi perjungimo veiksmai.
Dėl to įranga tinka paskirstymo sistemoms, kuriose svarbi atskirų grandinių valdymas kasdienio elektros eksploatavimo.
Įeinančioji spinta naudojama elektros energijai gauti iš priešingo maitinimo šaltinio ir prijungti ją prie vidutinės įtampos šynų sistema. Jo konfigūraciją galima nustatyti pagal įeinančios grandinės vardinę srovę, apsaugos reikalavimai, matavimo reikalavimai ir bendra paskirstymo architektūra.
Išeinančios spintos paskirsto vidutinės įtampos energiją pasroviui transformatoriams, varikliams, tiektuvams ar kitoms elektrinėms apkrovų. Išeinančių spintų skaičius ir specifikacija gali būti planuojama pagal projekto apkrovų paskirstymą ir tiektuvo išdėstymas.
PT spintelė naudojama įtampos matavimui ir susijusioms elektros stebėjimo funkcijoms. Jį galima integruoti į skirstomųjų įrenginių serija, kai projekte reikalinga įtampos transformacija ir matavimas vidutinės įtampos ribose paskirstymo sistema.
Matavimo spintoje gali būti sumontuota elektros energijos matavimo įranga, skirta pritaikymui galios matavimas. Jo konfigūracija gali būti derinama su projekto matavimo ir naudingumo reikalavimais.
Autobusų sekcijavimo spinta naudojama vidutinės įtampos šynų sekcijoms padalinti arba sujungti pagal sistemos projektavimas. Šis išdėstymas gali suteikti daugiau lankstumo projektuojant paskirstymo tinklus su keliais maitinimo šaltiniai arba magistralės skyriai.
Izoliacinė spinta suteikia specialią konfigūraciją elektros izoliacijos reikalavimams. Jo išdėstymas turėtų būti nustatoma pagal projekto perjungimų seką, įžeminimo schemą ir elektros saugą procedūras.
Gamybos patalpose dažnai yra gamybos linijų, variklių, transformatorių, kompresorių, siurblių ir pagalbinių sistemos su skirtingais galios reikalavimais. Modulinių skirstomųjų įrenginių serija gali organizuoti šias grandines pagal gamyklos elektros paskirstymo struktūra.
Pastotėms gali prireikti kelių įeinančių, išeinančių, matavimo ir magistralės sekcijų grandinių. Modulinė spinta Išdėstymas leidžia inžinieriams sukurti visą skirstomųjų įrenginių asortimentą, pagrįstą pastotės vienos linijos schema.
Kasybos operacijos paprastai apima daugybę elektros apkrovų, paskirstytų skirtingose vietovės srityse. The įranga gali būti sukonfigūruota taip, kad būtų palaikomas tiektuvo paskirstymas ir galios valdymas varikliams, siurbliams, ventiliacijai sistemos ir apdorojimo įranga.
Dideliems komerciniams ir aukštybiniams pastatams reikalingas organizuotas vidutinės įtampos elektros priėmimas ir paskirstymas. Skirtingas spintos funkcijas galima derinti pagal pastato transformatorinę, tiektuvą, apskaitą, elektros patalpą reikalavimus.
Infrastruktūros projektuose, tokiuose kaip transporto priemonės ir specializuoti pramoniniai įrenginiai, gali būti daug elektros apkrovų su skirtingais eksploatavimo reikalavimais. Modulinė konfigūracija suteikia lankstumo integruojant šias grandines į vieną koordinuotą vidutinės įtampos skirstomąją sistemą.
| Prekė | Specifikacija |
| Nominali įtampa | 3,6kV, 7,2kV, 12kV |
| Vardinis dažnis | 50 Hz / 60 Hz |
| Nominali srovė | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nominali trumpojo jungimo pertraukimo srovė | 25kA, 31,5kA, 40kA, 50kA |
| Nominali trumpalaikė atsparumo srovė | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Apsaugos laipsnis | IP4X išorinis korpusas, IP2X vidiniai skyriai |
| Aplinkos temperatūra | -15°C iki +40°C |
| Aukštis virš jūros lygio | ≤1000 m, sumažintas didesniam aukščiui |
| Montavimas | Vidinis |
Turėtų būti nustatyta galutinė vardinė įtampa, srovė, trumpojo jungimo talpa, spintelės derinys ir funkcinių mazgų išdėstymas patvirtinti pagal projekto elektros schemą ir techninę specifikaciją.
Įranga skirta montuoti viduje, kai aplinkos temperatūra yra nuo -15°C iki +40°C. Dienos vidurkis santykinė oro drėgmė neturi viršyti 95%, o vidutinė mėnesio santykinė oro drėgmė neturi viršyti 90%.
Montavimo aplinkoje neturi būti sprogių ar korozinių dujų, laidžių dulkių ir stiprios vibracijos. Jei įranga turi veikti ne pagal šias standartines sąlygas, aplinkosaugos reikalavimai turėtų būti tokie Patvirtinta Usune prieš techninį projektavimą ir gamybą.
Įranga buvo įtraukta į Cas-space Rocket Launch Project, specializuotą infrastruktūros projektą reikalaujanti organizuotos vidutinės įtampos elektros paskirstymo sistemos.
Aviacijos ir kosmoso infrastruktūros elektros tinkle gali būti kelių tipų apkrovos, aptarnaujančios skirtingus įrenginius ir pagalbines sistemas. Paskirstymo sistema turi, o ne pasikliauti vienu vienodu spintelių išdėstymu pritaikyti įeinančią galią, tiekimo grandines, matavimo funkcijas ir kitus elektros reikalavimus a suderinta konfigūracija.
Modulinė KYN28 serijos struktūra leidžia išdėstyti skirtingas funkcines spinteles pagal projekto elektros paskirstymo schema. Tai suteikia inžinieriams didesnį lankstumą koordinuojant skirstomųjų įrenginių serija su įrenginio elektros tinklo ir elektros patalpų išdėstymu.
Projekto nuoroda parodo, kaip galima integruoti Usune modulinę vidutinės įtampos paskirstymo įrangą specializuota infrastruktūra, kurioje yra organizuota grandinės konfigūracija ir konkrečiam projektui skirtas elektros planavimas svarbu.
KYN28 serija sukurta pagal taikomus IEC ir GB standartus, skirtus vidutinės įtampos metaliniam uždarymui. skirstomieji įrenginiai ir elektros paskirstymo įrenginiai.
„Usune“ veikia pagal ISO 9001 kokybės vadybos sistemą, ISO 14001 aplinkos vadybos sistemą ir ISO 45001 Darbuotojų saugos ir sveikatos vadybos sistema. CE sertifikatas taip pat yra taikomas tarptautiniams rinkos reikalavimus.
Gali būti pateikiamos gaminio bandymų ataskaitos, techninės specifikacijos ir atitinkami kokybės dokumentai užsakovo ir projekto reikalavimai.
„Usune“ palaiko skirstomųjų įrenginių konfigūraciją pagal klientų elektros schemas, o ne riboja projektus vienas standartinis spintelių išdėstymas. Šis metodas tinka EPC rangovams, elektros skirstytojams, sistemoms integratoriai ir pramoniniai vartotojai, turintys skirtingus grandinės reikalavimus.
Usune turi daugiau nei 14 metų patirtį elektros įrangos srityje ir palaiko patyrusią tyrimų ir plėtros komandą galintis palaikyti konkrečiam projektui skirtą dizainą ir techninę konfigūraciją.

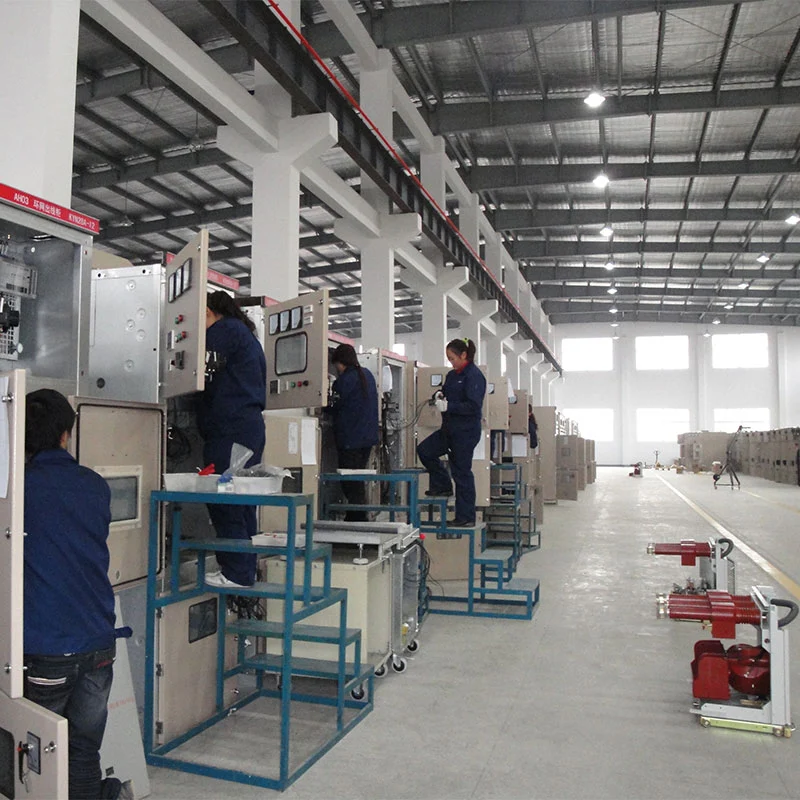

Kokybės tikrinimas vykdomas visame gamybos procese, apimantis komponentus, surinkimą, elektros energiją bandymai ir paruošta įranga. Prieš išsiuntimą atliekami įprasti testai, siekiant patikrinti gaminio veikimą.
Standartinių konfigūracijų atveju įprastas gamybos laikotarpis yra maždaug 15–20 dienų po techninio patvirtinimo ir mokėjimas. Tikrasis pristatymo laikas priklauso nuo gaminio konfigūracijos, užsakymo kiekio ir projekto reikalavimų.
„Usune“ teikia gaminių bandymų ataskaitas ir techninę dokumentaciją, kad būtų lengviau tikrinti klientą, tiekėjas kvalifikacija, projekto tvirtinimas ir paleidimo tvarka.
Stalčių tipo vidutinės įtampos skydas – tai viduje esanti metalu uždaryta skirstomųjų įrenginių sistema, kurioje naudojami ištraukiami funkciniai blokai vidutinės įtampos energijos priėmimui, paskirstymui, matavimui, valdymui ir apsaugai. Jo modulinė konfigūracija leidžia derinti skirtingas spintos funkcijas pagal elektros sistemą.
KYN28 serija palaiko 3,6 kV, 7,2 kV ir 12 kV programas. Tikslūs vardinės įtampos ir izoliacijos reikalavimai turi būti patvirtinta pagal kliento elektros sistemą.
Taip. Įeinančios, išeinančios, PT, matavimo, magistralės skirstytuvo ir izoliacinės spintos gali būti sujungtos į vieną skirstomąjį įrenginį rikiuotė pagal projekto vienos eilutės schemą ir paskirstymo reikalavimus.
Taip. Modulinis išdėstymas tinka gamykloms, kuriose yra keli tiektuvai, varikliai, transformatoriai ir gamyba apkrovos, kurioms reikalingas organizuotas vidutinės įtampos elektros paskirstymas.
Modulinės spintos koncepcija leidžia projekto inžinieriams planuoti skirtingus funkcinius mazgus pagal esamą ir numatomus platinimo reikalavimus. Būsimas išplėtimas turėtų būti svarstomas pradinio elektros kambario ir skirstomųjų įrenginių serijos dizainas.
Taip. „Usune“ palaiko OEM reikalavimus, įskaitant klientų logotipus, įmonių pavadinimus ir konkrečiam projektui skirtas konfigūracijas, reikalingas techninis patvirtinimas.
Standartinių konfigūracijų atveju įprastas gamybos laikotarpis yra maždaug 15–20 dienų po techninio patvirtinimo ir mokėjimas. Galutinis grafikas priklauso nuo užsakymo kiekio ir konfigūracijos.
„Usune“ gali pateikti technines specifikacijas, gaminių bandymų ataskaitas, kokybės dokumentus ir kitus su projektu susijusius duomenis dokumentai pagal kliento reikalavimus.
Standartinis garantinis laikotarpis yra 12 mėnesių nuo išsiuntimo datos, atsižvelgiant į sutartus techninius ir komercinius susitarimus sąlygomis.
Jei perkate vidutinės įtampos stalčiaus tipo skydą gamybos įmonei, pastotei, kasybos projektui, komercinis pastatas, infrastruktūros objektas ar specializuota elektros instaliacija, „Usune“ gali suteikti a konfigūracija, pagrįsta jūsų faktiniais platinimo reikalavimais.
Atsiųskite savo vienos eilutės diagramą, vardinę įtampą, vardinę srovę, trumpojo jungimo lygį, įeinančių ir išeinančių skaičių grandines, spintelių funkcijas ir montavimo sąlygas į Usune techniniam įvertinimui ir citatai.
