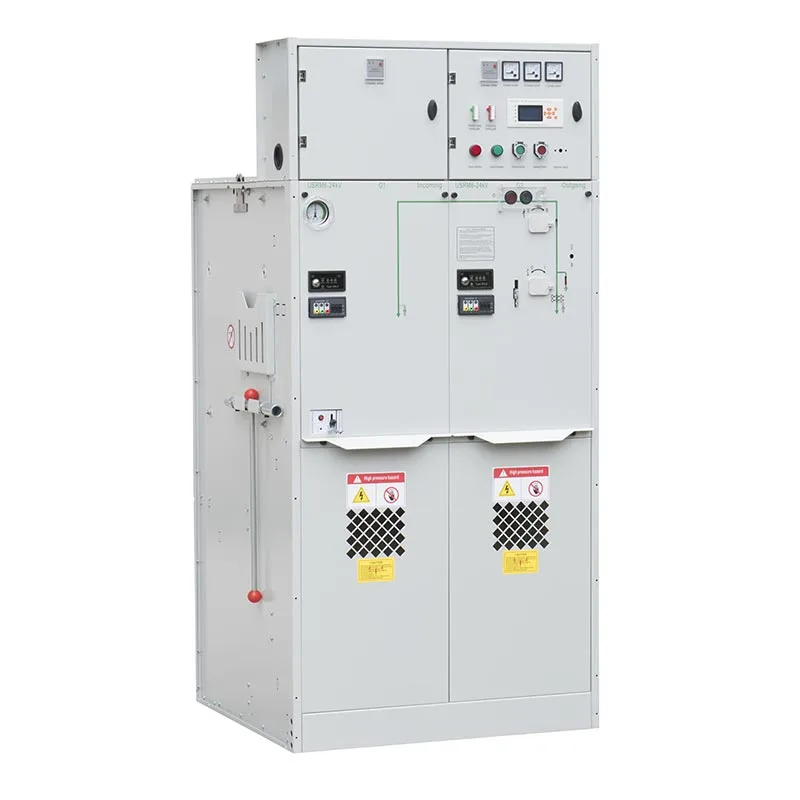

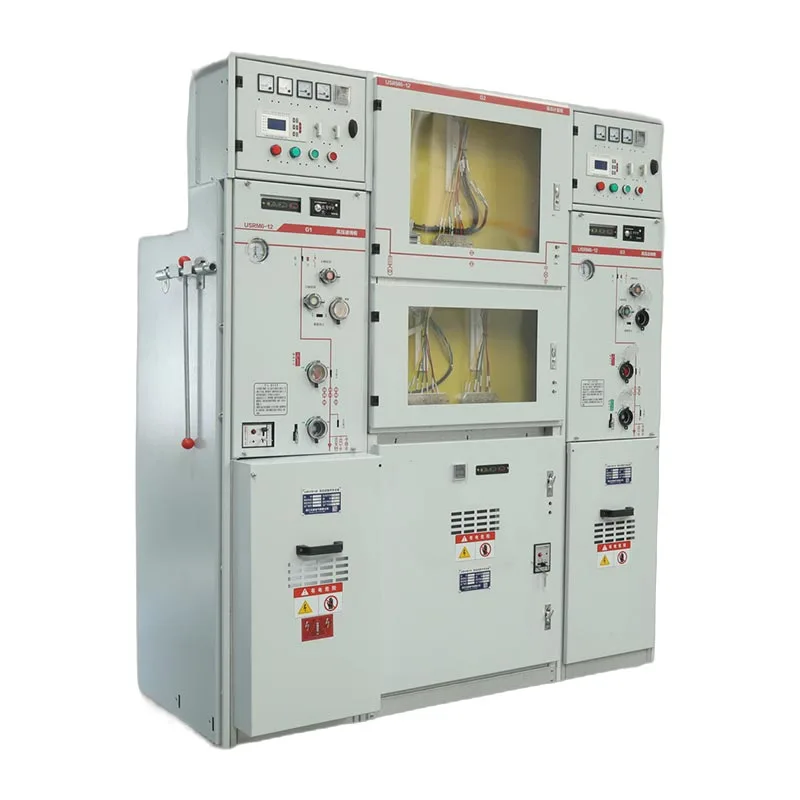

Skirtingai nuo įprastų skirstomųjų įrenginių, kurie labai priklauso nuo montavimo aplinkos, Usune 11kv Sf6 Gis Gas Izoliuotas skirstomasis įrenginys izoliuoja pagrindinius elektrinius komponentus sandariame dujų skyriuje. Integruota mechaninė blokavimo sistema padeda išvengti neteisingų operacijų, pagerindama operatoriaus saugumą ir įrangos patikimumą.
Skirstomieji įrenginiai plačiai naudojami transformatorių pastotėse, pramoninėse elektros energijos paskirstymo sistemose, komerciniuose pastatuose, infrastruktūros projektus ir kitus 11kV vidutinės įtampos įrenginius, kuriuose yra saugumas, patikimumas ir paprastas valdymas esminis.
Pagrindiniai grandinės komponentai yra sandariame SF6 dujų rezervuare, todėl sumažėja tiesioginis išorės poveikis aplinkos sąlygos. Ši konstrukcija padeda apsaugoti elektrinius komponentus nuo dulkių, drėgmės, taršos ir kondensatas, pagerinantis ilgalaikį veikimo stabilumą.
Uždara konstrukcija taip pat sumažina vietos poreikį, palyginti su tradicine oro izoliacija skirstomaisiais įrenginiais Usune 11kv Sf6 Gis dujomis izoliuoti skirstomieji įrenginiai, tinkami kompaktinėms pastotėms ir ribotos erdvės elektros patalpoms.
Usune 11kV SF6 GIS sukurtas su daugybe mechaninių saugos priemonių, kad būtų išvengta netinkamo veikimo. Visi jungikliai turi būti valdomi naudojant tam skirtą valdymo rankenėlę, užtikrinant kontroliuojamas perjungimo procedūras.
Apkrovos pertraukimo jungiklis arba vakuuminis grandinės pertraukiklis ir atitinkamas įžeminimo jungiklis turi vidinį mechaninis blokavimas. Prireikus taip pat galima pritaikyti papildomą pakabinamų spynų blokavimą, užtikrinant aukštesnį saugumas priežiūros ir eksploatacijos metu.
Apatines dureles galima atidaryti tik tada, kai įžeminimo jungiklis yra uždarytas, o apkrovos pertraukimo jungiklis yra atidarytas padėtis, neleidžianti patekti į įtampą turinčias dalis.
Įžeminimo jungiklio negalima naudoti, kai apatinės durelės yra atidarytos, tai padeda išvengti nesaugių priežiūros sąlygų.
Apkrovos pertraukimo jungiklio negalima uždaryti, kai įžeminimo jungiklis uždarytas, o įžeminimo jungiklis negali būti uždarytas veikia, kai apkrovos pertraukimo jungiklis yra uždarytas.
Kad veiktų maitinimas, pirmiausia reikia uždaryti kabelių skyriaus dureles. Tada yra trijų padėčių jungiklis valdomas iš įžeminimo padėties į izoliavimo padėtį ir galiausiai į uždarymo padėtį.
Norint atskirti maitinimą, trijų padėčių jungiklis perjungiamas iš uždarymo padėties į izoliavimo padėtį ir tada į įžeminimo padėtis, leidžianti saugiai pasiekti kabelių skyrių.
| Nr. | Daiktai | Vienetas | Krovinio pertraukimo jungiklio blokas | kombinuotas vienetas | Grandinės pertraukiklio blokas |
| 1 | Nominali įtampa | kV | 12/24 | 12/24 | 12/24 |
| 2 | Vardinis dažnis | Hz | 50 | 50 | 50 |
| 3 | Nominali srovė | A | 630 | 125 (priklauso nuo saugiklio srovės) | 630 |
| 4 | Nominalus izoliacijos lygis – 1 min. Dažnio atsparumo įtampa – tarpfazė, įžeminimas | kV | 42/65 | 42/65 | 42/65 |
| Vardinis izoliacijos lygis – 1 min. Dažnio atsparumo įtampos izoliavimo atstumas | kV | 48/79 | 48/79 | 48/79 | |
| Nominalus izoliacijos lygis – 1 min. Dažnio atsparumo įtampa – Valdymo ir pagalbinė grandinė | kV | 2/2 | 2/2 | 2/2 | |
| Vardinis izoliacijos lygis – Apšvietimo impulso atsparumo įtampa – tarpfazė, įžeminimas | kV | 75/125 | 75/125 | 75/125 | |
| Vardinis izoliacijos lygis – Apšvietimo impulso atlaikymo įtampos izoliavimo atstumas | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nominali trumpojo jungimo atsparumo srovei | kA/s | 25/4 | —— | 25/4 |
| 6 | Vardinė didžiausia atsparumo srovė | kA | 63 | —— | 63 |
| 7 | Nominali trumpojo jungimo srovė | kA | 63 | Apribotas HV saugikliu | 63 |
| 8 | Nominali trumpojo jungimo pertraukimo srovė | kA | —— | Apribotas HV saugikliu | 25/25 |
| 9 | Nominali perdavimo srovė | A | —— | 1700/1400 | —— |
| 10 | Nominali aktyviosios apkrovos pertraukimo srovė | A | 630 | —— | —— |
| 11 | Nominali uždarojo ciklo pertraukimo srovė | A | 630 | —— | 630 |
| 12 | Mechaninis eksploatacinės apkrovos jungiklis/CB | Laikai | 10000 | 10000 | 20000 |
| Mechaninis gyvybės izoliavimo / įžeminimo jungiklis | Laikai | 5000 | 5000 | 5000 | |
| 13 | Grandinės varža | μΩ | ≤150 | —— | ≤150 |
| 14 | Nominalus įkrovimo slėgis (20 ℃ manometrinis slėgis) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Metinis santykinis dujų nuotėkio rodiklis | % | 0.05 | 0.05 | 0.05 |
| 16 | IP apsaugos laipsnis – kabinetas | IP4X | IP4X | IP4X | |
| IP apsaugos laipsnis – dujų bakas | IP67 | IP67 | IP67 |
Veikimo mechanizmas naudoja spyruoklinio įkrovimo technologiją, kad būtų užtikrintas stabilus perjungimas.
Apkrovos pertraukimo jungiklio ir saugiklio derinio bloko arba grandinės pertraukiklio bloko spyruoklė turi būti įkrauta prieš perjungimą operacija. Valdymo rankena pasukama pagal laikrodžio rodyklę, kad būtų galima visiškai įkrauti, o po to paspaudžiamas žalias uždarymas mygtuką, kad užbaigtumėte uždarymo operaciją.
Atidarymas atliekamas sukant valdymo rankenėlę prieš laikrodžio rodyklę.
Transformatorių apsaugos sistemose, kuriose naudojami vakuuminiai grandinės pertraukikliai, grandinės pertraukiklis gali suveikti apsauginė relė, kai atsiranda neįprastų sąlygų.
Apkrovos pertraukimo jungiklio ir saugiklio kombinacijos blokuose apkrovos pertraukimo jungiklis suveikia, kai saugiklio indikatorius veikia po žeme viršsrovių ar trumpojo jungimo sąlygos.
Usune 11kV SF6 GIS dujomis izoliuoti skirstomieji įrenginiai gali būti konfigūruojami pagal skirtingą vidutinės įtampos paskirstymą reikalavimus, įskaitant:
● Transformatorių apsaugos programos
● Pramoninės tiekimo sistemos
● Žiediniai pagrindiniai skirstomieji tinklai
● Komercinių pastatų elektros sistemos
● Kompaktiškos pastotės
Dėl sandarios SF6 izoliacijos konstrukcijos ir patikimo veikimo mechanizmo įranga yra tinkama naudoti nuolatinis veikimas ir aukšti saugos standartai.
Usune 11kv Sf6 Gis dujomis izoliuotas skirstomasis įrenginys skirtas patogiam transportavimui ir montavimui vietoje.
Įranga turi kėlimo žiedus kranu transportavimui, taip pat gali būti perkelta naudojant šakinio krautuvo įrangą. Skirtingi modulių deriniai suprojektuoti su praktišku svorio išdėstymu, kad būtų supaprastintas valdymas projekto metu įrengimas.
Prieš montuodami, klientai turėtų patikrinti įrangos būklę po transportavimo, įskaitant:
● Valdymo rankenos prieinamumas
● Slėgio indikatoriaus būsena
● Mechaninės funkcijos veikimas
● Bet kokie matomi transportavimo pažeidimai
Prieš pradedant eksploatuoti, slėgio indikatorius turi likti normalioje žaliojoje zonoje.
Kad būtų užtikrintas saugus ir stabilus veikimas, montavimo pagrindas turi atitikti šiuos reikalavimus:
● Atraminė galia ant žemės turi būti ne mažesnė kaip 500 kg/m²
● Montavimo paviršius turi likti lygus ir lygus
● Kabelių kanalai turi būti paruošti pagal projekto reikalavimus
● Kabelių kanalai turi būti tinkamai užsandarinti, kad neprasiskverbtų drėgmė

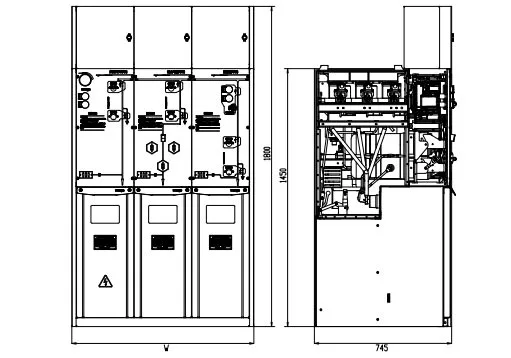

● Pagrindinio plieno kanalo matmenys turi būti paruošti pagal gamintojo brėžinius
Tinkamas pamatų paruošimas padeda užtikrinti tikslų montavimą, patikimą kabelių sujungimą ir ilgalaikę įrangą pasirodymas.
| Palyginimas | „Usune“ 11kV SF6 GIS | Tradicinė AIS |
| Izoliacijos metodas | SF6 dujomis izoliuota sandari konstrukcija | Oro izoliacija |
| Aplinkos apsauga | Mažiau veikiamas dulkių, drėgmės ir taršos | Labiau priklauso nuo diegimo aplinkos |
| Saugumas | Mechaninis blokavimas ir penkios saugos apsaugos | Apsauga priklauso nuo veikimo procedūrų |
| Montavimo erdvė | Kompaktiškas dizainas | Reikalingas didesnis tarpas |
| Priežiūra | Sumažinti aplinkos priežiūros reikalavimai | Reikia daugiau aplinkos apsaugos |
| Operacija | Valdoma perjungimo seka | Didesnė priklausomybė nuo operatoriaus patirties |
Klientas naudojo Usune 11kV SF6 GIS pramoninei energijos paskirstymo sistemai, kurioje saugus perjungimas ir ribotas įrengimo erdvė buvo pagrindinis rūpestis. Po montavimo klientas pabrėžė kompaktišką spintos konstrukciją ir mechaninis blokavimas, dėl kurio kasdienės perjungimo operacijos tapo labiau kontroliuojamos ir sumažino netinkamo veikimo riziką operacija.
Transformatoriaus apsaugai klientas pasirinko vakuuminio grandinės pertraukiklio konfigūraciją su reline apsauga. Klientui buvo naudinga automatinė išjungimo funkcija ir aiški veikimo seka reaguoti į neįprastas srovės sąlygas ir supaprastinti įprastą veikimą.
Aikštelės eksploatavimo metu klientai ypač vertino penkių saugos blokavimo sistemą. Reikiama seka tarp kabelio durelės, įžeminimo jungiklis ir apkrovos pertraukimo jungiklis padarė priežiūros procedūras aiškesnes ir padėjo išvengti nesaugių prieiga prie kabelio skyriaus.
Zhejiang Usune Electric Co., Ltd. sukūrė visapusišką valdymo sistemą pagal ISO 9001 kokybės standartą Valdymo sistema, ISO 14001 aplinkos vadybos sistema ir ISO 45001 darbuotojų saugos ir sveikatos vadyba Sistema.
Kad atitiktų tarptautinės rinkos reikalavimus, Usune vidutinės įtampos skirstomųjų įrenginių gaminiai išlaikė atitinkamus IEC ir GB reikalavimus standartiniai tipo bandymai ir taikomi produktai gavo CE sertifikatą. Įdiegta griežta kokybės kontrolė Visuose gamybos, tikrinimo ir testavimo procesuose, siekiant užtikrinti patikimą pasaulinio energijos paskirstymo veikimą programas.
Mechaninis blokavimas apsaugo nuo neteisingų perjungimų sekų tarp apkrovos pertraukimo jungiklių, grandinės pertraukiklių ir įžeminimo jungikliai. Tai padeda apsaugoti operatorius ir įrangą eksploatacijos ir priežiūros metu.
Prieš montuodami, klientai turėtų patikrinti transportavimo sąlygas, slėgio indikatoriaus būseną, valdymo rankeną prieinamumas ir mechaninis veikimas. Apie bet kokius pažeidimus ar trūkstamas dalis reikia nedelsiant pranešti.
Jis tinka transformatorinėms pastotėms, pramonės įmonėms, komerciniams objektams, infrastruktūros projektams ir kitos 11kV vidutinės įtampos paskirstymo sistemos, kurioms reikalingas patikimas ir saugus eksploatavimas.
„Usune“ apjungia SF6 dujų izoliacijos technologiją, mechaninį saugos blokavimą, patikimus veikimo mechanizmus ir griežta kokybės kontrolė, siekiant pateikti saugų ir kompaktišką sprendimą šiuolaikiniams 11kV vidutinės įtampos skirstomiesiems tinklams.
