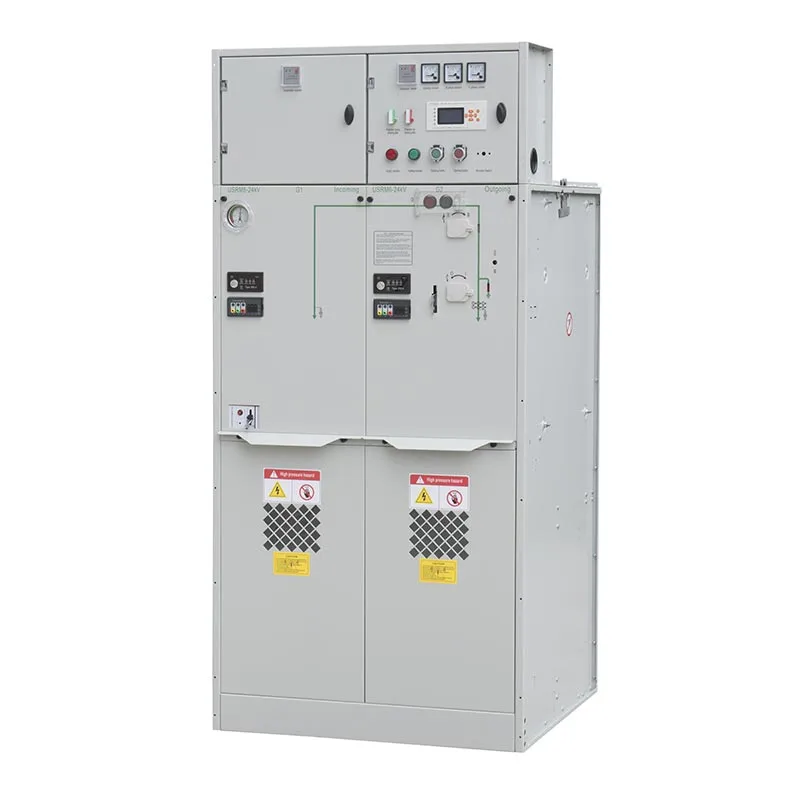

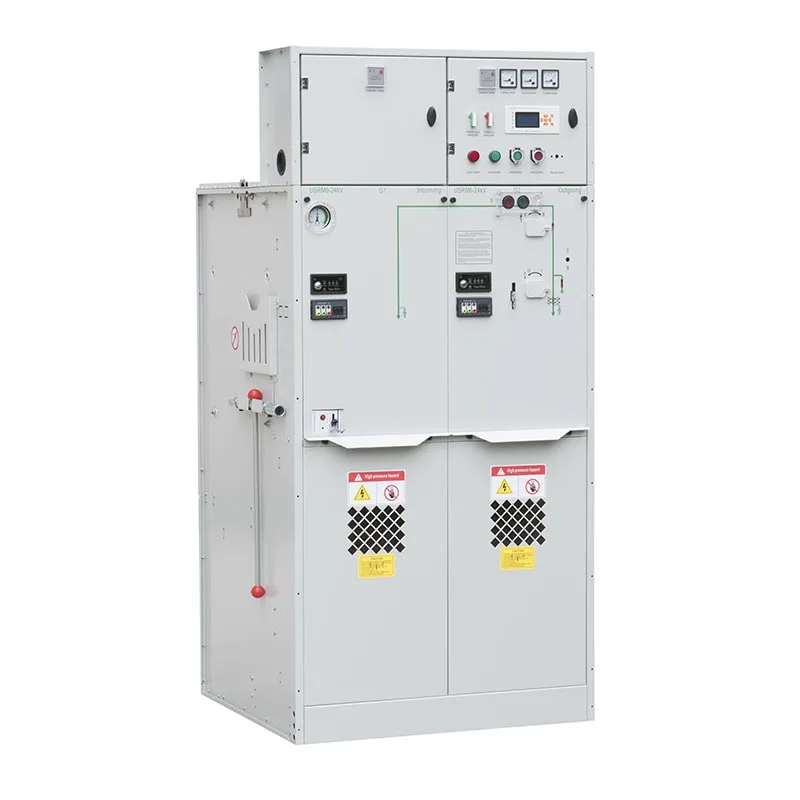

24kv dujomis izoliuoti skirstomieji įrenginiai

„Usune“ 24 kV dujomis izoliuotas skirstytuvas yra su skirtingais funkciniais blokais, kad atitiktų konkretų paskirstymą reikalavimus. C blokas yra apkrovos pertraukimo jungiklis, skirtas apkrovai perjungti ir paskirstyti, o F blokas yra apkrovos Pertraukimo jungiklio ir saugiklio kombinuotas blokas skirtas apsaugoti transformatorių ir tiektuvą, o V blokas yra grandinės pertraukiklis, skirtas programos, kurioms reikia pažangių perjungimo ir apsaugos funkcijų.

Kompaktiška uždara konstrukcija, lanksti funkcinė konfigūracija ir patikimos izoliacijos savybės, Usune yra praktiškas sprendimas klientams, norintiems pagerinti energijos paskirstymo saugą ir sumažinti įrengimo laiką erdvė.

Pagrindiniai privalumai

Kompaktiška dujomis izoliuota konstrukcija

Dėl sandarios dujomis izoliuotos konstrukcijos pagrindiniai elektriniai komponentai įdedami į uždarą spintelę, sumažinant jų skaičių dulkių, drėgmės ir išorės užteršimo poveikis. Ši kompaktiška konstrukcija padeda optimizuoti montavimo vietą ir ypač tinka pastotėms, pramonės įmonėms ir miesto paskirstymo projektams, kur yra laisvos vietos ribotas.

Lankstūs C, F ir V funkciniai blokai

„Usune“ 24 kV dujomis izoliuoti skirstomieji įrenginiai palaiko skirtingas funkcines konfigūracijas pagal paskirstymo tinklą reikalavimus. C įrenginyje naudojamas apkrovos pertraukos jungiklis patikimam apkrovos perjungimui, o F blokas sujungia apkrovos pertrauką jungiklis su saugikliais transformatoriaus ir tiektuvo apsaugai, o V blokas naudoja grandinės pertraukiklį reikalingos išsamesnės perjungimo ir apsaugos galimybės.

Patikimas veikimas plačiomis aplinkos sąlygomis

Skirstomoji įranga skirta aplinkos temperatūrai nuo -40°C iki +50°C, kai vidutinė 24 valandų temperatūra nėra viršija 35°C. Jis gali būti naudojamas iki 4000 m aukštyje, ypatingas dėmesys turėtų būti skiriamas dujų įkrovimui slėgis, kai įranga sumontuota aukščiau 1000 m. Įrenginiams dideliame aukštyje – galutinė konfigūracija turi būti patvirtinta su Usune, atsižvelgiant į faktines eksploatavimo sąlygas.

Žemi priežiūros reikalavimai

Uždara konstrukcija padeda sumažinti aplinkos užterštumo įtaką vidiniams komponentams, kurie gali supaprastinti įprastą įrangos valdymą. Dėl to skirstomieji įrenginiai tinka klientams, kuriems reikia patikimumo vidutinės įtampos įrenginiai su mažesniu priežiūros darbų krūviu.

Paslaugos sąlygos

Aukštis virš jūros lygio

Standartinis aptarnavimo aukštis – iki 4000 m. Kai įranga sumontuota didesniame nei 1000 m aukštyje, įkrovimo slėgį galima reguliuoti pagal faktinį įrengimo aukštį. Įrenginiams virš 2000 m, ypatingas dėmesys turėtų būti skiriamas sumažintam atmosferos slėgiui ir dėl to kylantiems izoliacijos reikalavimams.

Aplinkos temperatūra

Įranga skirta aplinkos temperatūrai nuo -40°C iki +50°C, kai vidutinė temperatūra viršija 24 valandų ne aukštesnėje kaip 35°C temperatūroje. Šis platus darbo temperatūrų diapazonas leidžia skirstomiesiems įrenginiams aptarnauti tiek šaltojo regiono, tiek karšto klimato pritaikymas, kai bendros projekto sąlygos atitinka nurodytus reikalavimus.

Drėgmė

Santykinė oro drėgmė yra skirta ne daugiau kaip 95% per 24 valandas ir ne daugiau kaip 90% kas mėnesį. Įrengimo aplinkoje taip pat neturi būti sprogių arba ėsdinančių dujų, kurios galėtų būti neigiamai paveikti įrangą.

Diegimo aplinka

Skirstomieji įrenginiai turi būti įrengti vietose, kuriose nėra sprogių ar korozinių dujų arba stipraus smūgio ir smūgio. The aplinkos užterštumo lygis neturi viršyti III lygio pagal GB/T 5582. Specialios eksploatavimo sąlygos turėtų būti pranešta gamintojui prieš gaminant, kad būtų galima tinkamai konfigūruoti įrangą patvirtino.

Produkto konfigūracija

C blokas – apkrovos pertraukos jungiklio blokas

C blokas skirtas vidutinės įtampos apkrovos perjungimui ir paskirstymo valdymui. Tai suteikia praktišką konfigūracija tiektuvui ir tinklo programoms, kur reikalingas patikimas apkrovos perjungimas, nereikia a grandinės pertraukikliu pagrįsta apsaugos sistema.

F blokas – apkrovos pertraukos jungiklio ir saugiklio kombinuotas blokas

F blokas apjungia apkrovos pertraukimo jungiklį su saugikliais, kad užtikrintų perjungimo ir apsaugos funkcijas. Tai ypač tinka transformatorių tiektuvams, kur yra kompaktiška įranga ir efektyvi apsauga nuo trumpojo jungimo reikalaujama.

V blokas – grandinės pertraukiklio blokas

V įrenginyje naudojamas grandinės pertraukiklis tais atvejais, kai reikia išsamesnių perjungimo ir apsaugos funkcijų. Jis tinka vidutinės įtampos paskirstymo sistemoms, kuriose yra grandinės pertraukimas ir apsaugos koordinavimas svarbius reikalavimus.

Techniniai parametrai

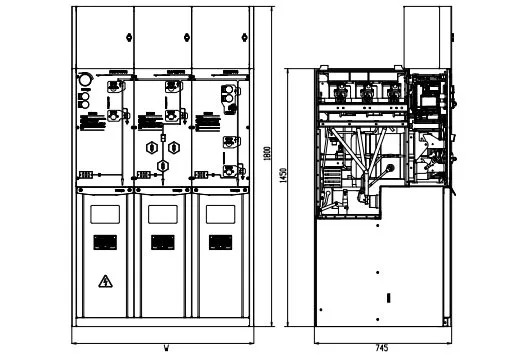

Produktų struktūros

Programos

Pramoninis energijos paskirstymas

Usune 24kV dujomis izoliuoti skirstomieji įrenginiai gali būti naudojami pramonės įmonėse, kuriose patikimas vidutinės įtampos perjungimas ir apsauga yra būtina nuolatinei gamybai. Kompaktiškas korpusas padeda optimizuoti elektros kambario erdvę, o C, F ir V konfigūracijos leidžia įrangą suderinti su skirtingais tiektuvais ir transformatoriais reikalavimus.

Transformatorių pastotės

F ir V blokus galima sukonfigūruoti transformatorių ir tiektuvų programoms, kuriose yra apsaugos ir perjungimo funkcijos reikia integruoti į kompaktišką vidutinės įtampos sistemą. Uždara konstrukcija taip pat padeda apsaugoti vidų komponentai nuo aplinkos užteršimo.

Miesto ir infrastruktūros projektai

Miesto pastotėms, komerciniams objektams ir infrastruktūros projektams įrangai dažnai keliami griežti reikalavimai dydis ir veikimo patikimumas. Dėl kompaktiško dizaino Usune 24kV dujomis izoliuotas skirstytuvas tinka projektai, kuriuose įrengimo erdvė yra ribota ir reikalingas patikimas vidutinės įtampos paskirstymas.

24 kV dujomis izoliuoti skirstomieji įrenginiai, palyginti su tradicine oro izoliacija skirstomaisiais įrenginiais

Montavimo erdvė

Dujomis izoliuotame skirstomajame įrenginyje naudojama uždara ir kompaktiška konstrukcija, užtikrinanti reikiamą perjungimą ir apsaugą funkcijos turi būti integruotos į mažesnį įrengimo plotą. Paprastai tradiciniai oro izoliuoti skirstomieji įrenginiai reikalauja didesnių elektros tarpų, todėl reikia didesnių erdvės poreikių.

Aplinkos apsauga

Usune dujomis izoliuoto skirstomojo įrenginio uždara konstrukcija sumažina tiesioginį vidinių elektrinių komponentų poveikį dulkėms, drėgmei ir išoriniams teršalams. Tradicinė oro izoliacinė įranga labiau priklauso nuo supančią įrengimo aplinką ir reikalaujančiose vietose gali prireikti papildomos aplinkos apsaugos.

Konfigūracijos lankstumas

C, F ir V įrenginiai leidžia klientams pasirinkti įvairias perjungimo ir apsaugos funkcijas pagal savo poreikius platinimo reikalavimai. Šis modulinis metodas suteikia daugiau lankstumo nei naudojant vieną stacionarų skirstomąjį įrenginį konfigūracija įvairioms programoms.

Taikomi standartai

Usune 24kV dujomis izoliuotas skirstomasis įrenginys sukurtas atsižvelgiant į taikomus Kinijos vidutinės įtampos standartus skirstomieji įrenginiai ir elektros įranga, įskaitant GB 3804-2004 aukštos įtampos kintamosios srovės apkrovos jungiklius, GB 1984-2014 aukštos įtampos kintamosios srovės grandinės pertraukikliai, GB 16926-2009, skirti aukštos įtampos kintamosios srovės apkrovos pertraukiklio-saugiklių deriniams ir GB 1985-2014 aukštos įtampos kintamosios srovės izoliavimo ir įžeminimo jungikliams.

Įranga taip pat nurodo GB 3906-2006, skirtą 3,6 kV–40,5 kV kintamosios srovės metaliniais skirstomaisiais ir valdymo įrenginiais, GB/T 11022-2011 dėl bendrųjų aukštos įtampos skirstomųjų ir valdymo įrenginių techninių reikalavimų, GB 4208-2008 dėl korpuso apsauga, GB/T 5582-1993 dėl išorinės izoliacijos užterštumo lygių ir DL/T 404-2007 dėl kintamosios srovės metalo uždarų skirstomųjų įrenginių ir valdymo įtaisai.

Kiti taikomi reikalavimai apima GB/T 13384-2008 dėl mechaninių ir elektrinių gaminių techninių sąlygų, GB 191-2008 dėl pakavimo ir transportavimo ženklinimo ir GB 311.1-2012 dėl aukštos įtampos izoliacijos derinimo perdavimo ir paskirstymo įranga. Galutiniai taikomi standartai turi būti patvirtinti pagal gaminį konfigūracija ir tikslinė rinka.

Klientų paraiška ir atsiliepimai

Pramonės elektros paskirstymo projektas

„Usune“ vidutinės įtampos skirstomieji įrenginiai buvo pritaikyti pramoniniuose projektuose, tokiuose kaip chemijos gamyklos ir gamyba įrenginius. Klientai sutelkia dėmesį į stabilų veikimą, kompaktišką montavimą ir patikimą apsaugą. The sandari dujomis izoliuota konstrukcija padeda sumažinti dulkių, drėgmės ir aplinkos sąlygų įtaką, palaiko ilgalaikis įrangos patikimumas.

Infrastruktūros ir energetikos projektai

„Usune“ produktai buvo tiekiami infrastruktūros ir su energija susijusiems projektams, įskaitant hidroelektrines, naftą sandėliavimo patalpas ir transportavimo projektus. Klientai vertina lanksčią C, F ir V funkcinę konfigūraciją, kuri leidžia skirstomąją įrangą pritaikyti skirtingiems perjungimo, apsaugos ir paskirstymo reikalavimams.

Klientų atsiliepimai

Remiantis projektų paraiškomis, klientai daugiausia vertina „Usune“ skirstomuosius įrenginius dėl kompaktiško dizaino, patikimumo izoliacijos efektyvumas, lanksti konfigūracija ir nedideli priežiūros reikalavimai. Modulinė struktūra padeda klientai pasirenka tinkamus sprendimus pagal skirtingas vidutinės įtampos skirstymo sistemas.

Projekto nuoroda

Cas-space raketų paleidimo projektas

Produktų sertifikatai ir kokybės valdymas

Zhejiang Usune Electric Co., Ltd. sukūrė visapusišką kokybės valdymo sistemą pagal ISO 9001 kokybės standartą Valdymo sistema, ISO 14001 aplinkos vadybos sistema ir ISO 45001 darbuotojų saugos ir sveikatos vadyba Sistema.

Kad atitiktų skirtingus rinkos reikalavimus, Usune 24kV dujomis izoliuoti skirstomieji įrenginiai atitiko atitinkamą IEC ir GB standarto tipą atliko testus ir gavo CE sertifikatą. Produktai gaminami laikantis griežtų kokybės kontrolės procedūrų patikimas veikimas, saugumas ir atitiktis pasaulinėms vidutinės įtampos elektros paskirstymo programoms.

DUK

Kokį temperatūros diapazoną gali atlaikyti skirstomieji įrenginiai?

Nurodytas aplinkos temperatūros diapazonas yra nuo -40°C iki +50°C, o vidutinė temperatūra per 24 valandas ne didesnė kaip 35°C.

Ar 24 kV skirstomuosius įrenginius galima naudoti didelės drėgmės aplinkoje?

Nurodyta santykinė oro drėgmė yra ne daugiau kaip 95% per 24 valandas ir ne daugiau kaip 90% per mėnesį. The įranga turi būti įrengta aplinkoje, kurioje nėra sprogių ar ėsdinančių dujų, ir laikantis nurodytų reikalavimų taršos lygis.

Ar „Usune“ gali pateikti pritaikytas konfigūracijas?

Taip. C, F ir V funkcinius mazgus galima pasirinkti pagal kliento paskirstymo tinklą, komutavimo ir apsaugos reikalavimus. Specialioms veiklos aplinkoms klientai turi pateikti atitinkamas sąlygas iš anksto užsakymas, kad „Usune“ galėtų įvertinti tinkamą konfigūraciją.

Kokių standartų laikosi „Usune“ 24 kV dujomis izoliuoti skirstomieji įrenginiai?

Gaminio projekte pateikiamos nuorodos į taikomus GB ir DL/T standartus, įskaitant reikalavimus, susijusius su apkrovos pertraukimo jungikliais, grandinės pertraukikliai, saugiklių deriniai, metaliniai skirstomieji įrenginiai, gaubtų apsauga, izoliacijos koordinavimas ir bendrieji techniniai reikalavimai aukštos įtampos skirstomiesiems įrenginiams.

Kodėl verta rinktis „Usune“ 24 kV dujomis izoliuotą skirstomąjį įrenginį?

Zhejiang Usune Electric Co., Ltd. teikia vidutinės įtampos elektros įrangą, skirtą įvairiems energijos paskirstymui reikalavimus. 24 kV dujomis izoliuotas skirstytuvas sujungia kompaktišką uždarą konstrukciją su lanksčiais C, F ir V funkciniai blokai, leidžiantys klientams konfigūruoti įrangą pagal konkrečius tinklo reikalavimus.

„Usune“ taip pat palaiko techninį ryšį ypatingomis eksploatavimo sąlygomis. Programoms, susijusioms su dideliu aukščio, ekstremalių temperatūrų ar kitų nestandartinių aplinkos sąlygų, klientai gali pateikti projekto detales prieš užsakant, kad būtų galima tinkamai įvertinti įrangos konfigūraciją ir veikimo parametrus.
