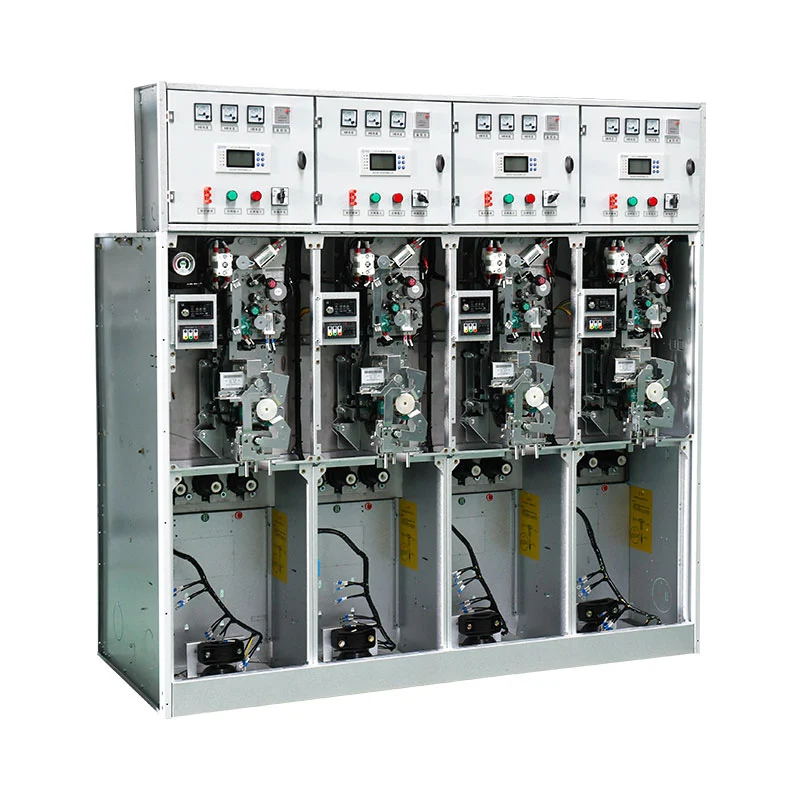

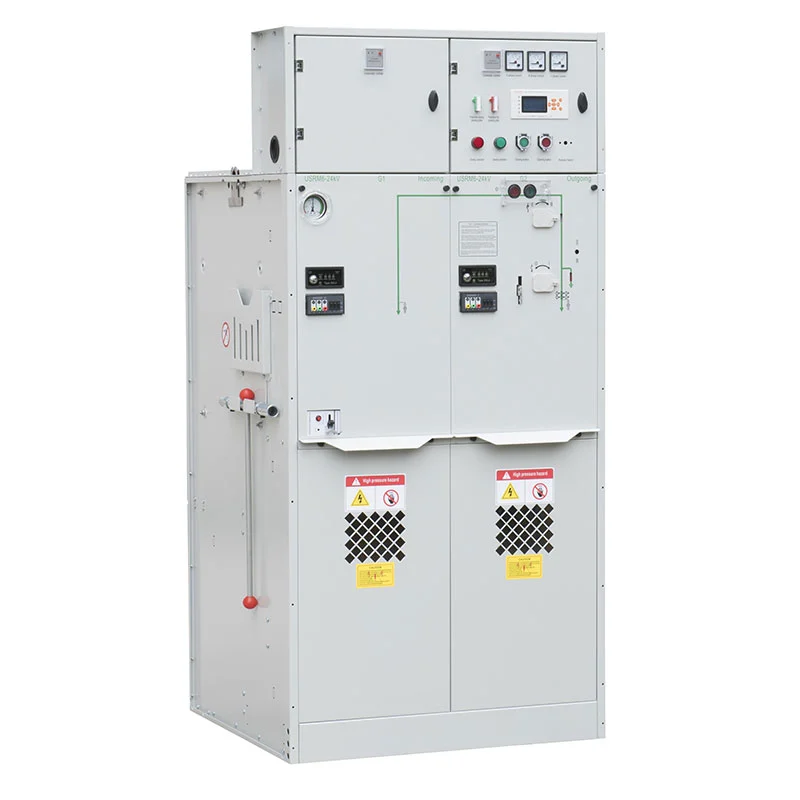

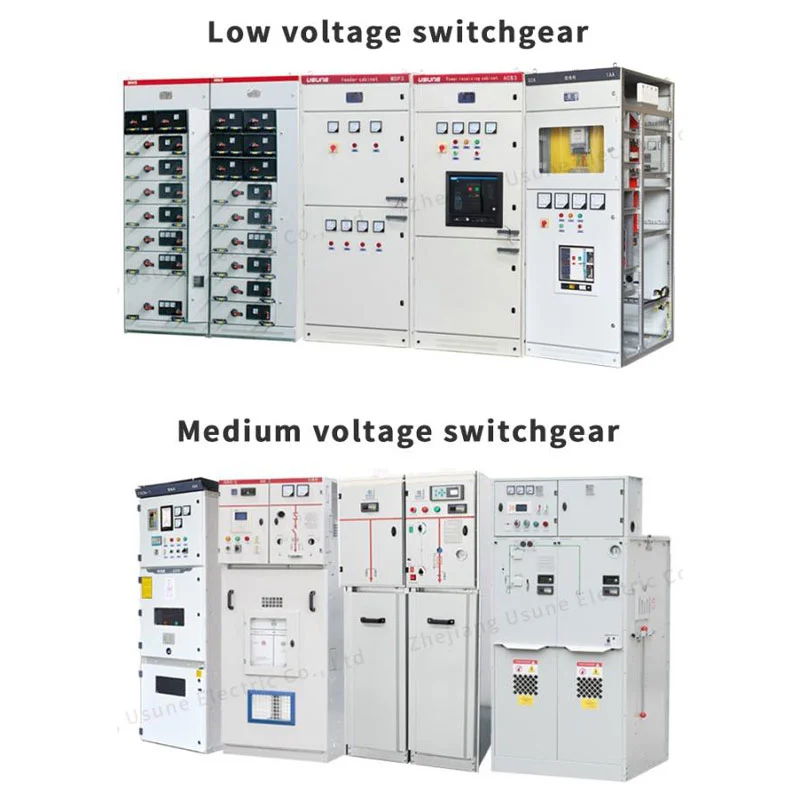

24kv 33kv Sf6 Gis dujomis izoliuotas skirstytuvas

Šis vidutinės įtampos GIS sprendimas puikiai tinka instaliacijoms, kuriose mažai erdvės arba atšiaurios aplinkos sąlygos. Tipiškos diegimo vietos yra požeminiai elektros įrenginiai, pajūrio zonos, aukštumos ir miesto pastotės. Dėl visiškai uždaros konstrukcijos aparatūra užima kompaktišką plotą, todėl projektavimo specialistams lengviau integruoti vidutinės įtampos skirstomuosius įrenginius tiek į pagrindines transformatorių pastotes, tiek į antrinius paskirstymo stotis.

Adaptyvi modulinė architektūra

Energijos paskirstymo projektuose retai būna identiškų grandinių išdėstymo, o tai reiškia, kad kompaktiškos skirstomųjų įrenginių platformos turi palaikyti lankstų surinkimą, o ne fiksuotas, visiems tinkamas priemones. Sukurta aplink modulinę karkasą, 24 kV 33 kV SF₆ GIS dujomis izoliuota komutacinė USRM6 platforma gali integruoti tris skirtingus funkcinius blokus: C tipą apkrovos pertraukiklio moduliams, F tipą kombinuotiems funkciniams mazgams ir V tipą grandinės pertraukiklių moduliams.

Projektavimo komandos gali pasirinkti atskirus standartinius modulius arba iš anksto surinktus derinius pagal projekto elektros schemas. Pagrindinė šynų infrastruktūra palaiko išplėtimą vietoje, todėl kelis modulius galima sugrupuoti į įvairius skirstomųjų įrenginių išdėstymus. Toks modulinis lankstumas leidžia įrangai patenkinti įvairius poreikius, susijusius su išeinančiais tiektuvais, transformatorių jungtimis, apsaugine izoliacija ir energijos paskirstymu.

Minimalios priežiūros profilis

Įprasti lauko elektriniai aparatai ištisus metus yra veikiami dulkių, drėgmės, teršalų ir besikeičiančios temperatūros. Dėl šių nepalankių veiksnių per visą įrangos eksploatavimo laiką didėja pasikartojančių patikrinimų ir priežiūros poreikis.

24 kV 33 kV SF₆ GIS dujomis izoliuotas skirstytuvas USRM6 turi sandarų dujomis izoliuotą gaubtą, kuris fiziškai izoliuoja pirminę grandinę nuo aplinkos sąlygų. Tai labai sumažina tiesioginį sąlytį tarp vidinių komponentų ir aplinkos teršalų ir užtikrina veikimo schemą, kuriai reikia labai mažai įprastinės priežiūros. Ši savybė suteikia aiškių pranašumų sunkiai pasiekiamoms vietoms, pvz., požeminėms elektros patalpoms, ribotos erdvės miesto paskirstymo patalpoms ir nuotoliniam infrastruktūros turtui. Sumažėjęs techninės priežiūros dažnis tampa pagrindiniu vertinimo veiksniu, kai vartotojai pasirenka įrangą šioms sudėtingoms vietoms.

Integruotos perjungimo, apsaugos ir pagalbinės funkcijos

Ši SF₆ C-GIS platforma suteikia daug daugiau nei pagrindiniai grandinės uždarymo ir atidarymo veiksmai. Remiantis pasirinktu modulių deriniu, sistema kartu su perjungimo funkcijomis gali pritaikyti apsaugą nuo gedimų, elektros izoliaciją, energijos apskaitą, būsenos stebėjimą realiuoju laiku, įžeminimą, duomenų perdavimą ir automatinį valdymą.

Įvairūs funkciniai moduliai gali būti laisvai suderinti, kad visa skirstytuvo sąranka būtų suderinta su projekto apsaugos ir paskirstymo architektūra. Šis universalumas suteikia daugiau galimybių EPC rangovams ir sistemų integratoriams, kuriems pavesta sukurti pilnus vidutinės įtampos elektros paskirstymo tinklus.

Aplinkos veikimo parametrai

Prieš baigiant vidutinės įtampos GIS pasirinkimą, reikia atidžiai įvertinti vietos aplinkos sąlygas. 24kV 33kV SF₆ GIS dujomis izoliuoti USRM6 skirstytuvai yra sukurti veikti iki 4000 m aukštyje. Jo leistina aplinkos temperatūra svyruoja nuo -40°C iki +50°C, o maksimali 24 valandų vidutinė temperatūra neviršija 35°C. Pagal drėgmės kriterijus 24 valandų santykinė oro drėgmė gali būti didžiausia iki 95%, o vidutinė mėnesio vertė negali viršyti 90%. Montavimo vietoje neturi būti sprogių ar korozinių garų, stiprių mechaninių poveikių ir nuolatinės stiprios vibracijos. Užterštumo laipsnis neturi viršyti III klasės, kaip nurodyta GB/T 5582, ir įrenginys turi 9 atsparumo laipsnio seisminę kvalifikaciją. Jei projektai įrengti aukščiau 1000 m, pirkėjai turi įspėti gamintoją, kad jis tinkamai sureguliuotų SF₆ įkrovimo slėgį. Bet kokius neįprastus vietos aplinkosaugos reikalavimus prieš pateikdami užsakymą turi patvirtinti gamintojai, tiekėjai ir galutiniai klientai. Pavyzdžiui, įrenginiams, esantiems didesniame nei 2000 m aukštyje, gali reikėti pakeisti dujų slėgio nustatymus, kad būtų sumažinta vidinio viršįtampio rizika bako viduje.

Pagrindiniai taikymo sektoriai

Požeminės pastotės Požeminiai elektros įrenginiai paprastai yra ribojami dėl riboto naudingo ploto ir griežtų vėdinimo apribojimų. Kompaktiškas sandarus GIS dizainas padeda dizaineriams maksimaliai išnaudoti ribotą erdvę ir susilpninti neigiamą aplinkos poveikį, todėl produktas idealiai tinka naudoti kompaktiškose pastotėse ir antrinėse paskirstymo stotyse.

Pramonės ir kasybos patalpos Pramonės ir kasybos vietose reikalauja patikimos vidutinės įtampos perjungimo ir apsauginės įrangos, skirtos variklius, transformatorius, išeinančius tiektuvus ir vietinius skirstomuosius tinklus. Užsandarintas bakas apsaugo vidinius komponentus nuo užteršimo ir aprūpina visas reikalingas maitinimo sistemų perjungimo, apsaugos, izoliavimo ir stebėjimo galimybes.

Geležinkelio ir transporto infrastruktūra Geležinkelių depams, oro uostų komunalinėms paslaugoms ir susijusiai transporto infrastruktūrai reikalingas pastovus energijos tiekimas įvairiems kroviniams. Moduliniai skirstomieji įrenginiai gali būti sukonfigūruoti su individualiomis tiekimo ir apsaugos schemomis centralizuotoje paskirstymo sistemoje, padedant integratoriams kurti kompaktiškus vidutinės įtampos elektros energijos sprendimus transportavimo projektams.

Miesto paskirstymo tinklai Miestų centruose ir gyvenamuosiuose rajonuose laisvos žemės paprastai yra nedaug. Kompaktiški dujomis izoliuoti skirstomieji įrenginiai gali būti naudojami pastotėse ir skirstomuosiuose mazguose, kur tradiciniams oro izoliuotiems skirstomiesiems įrenginiams prireiktų daug didesnės įrengimo vietos. Jo uždara bako konstrukcija taip pat sumažina aplinkos trukdžius, veikiančius pirminę grandinę.

Pakrantės ir aukštumų teritorijos Standartinė elektros įranga yra jautri didelei drėgmei, druskų užterštumui, aukščio poveikiui ir staigiems temperatūros svyravimams. USRM6 uždara pirminė grandinė sumažina tiesioginį šių atšiaurių sąlygų poveikį. Projekto komandos gali analizuoti konkrečios vietos veikimo parametrus pasirinkimo etape, kad patvirtintų tinkamiausią konfigūraciją ir darbo nustatymus.

Įrangos pasirinkimo gairės

Pirkdami 24 kV ir 33 kV SF₆ GIS, pirkėjai turėtų peržiūrėti visą elektros schemą, o ne priimti sprendimus dėl pirkimo remdamiesi vien vardine įtampa. Techninis vertinimas turi apimti vardinės įtampos lygius, izoliacijos reikalavimus, grandinės pertraukiklio ar apkrovos jungiklio parinktis, tiekimo jungčių kiekius, šynų išdėstymą, įžeminimo schemas, apsaugos ir matavimo funkcijas, įrengimo aukštį, temperatūrą, drėgmę, užterštumo laipsnį, ryšio sąsajas ir atitiktį taikomiems IEC ir GB standartams.

Usune inžinierių komanda bendradarbiauja su projektų inžinieriais ir sistemų integratoriais, kad nustatytų pritaikytą USRM6 konfigūraciją, pagrįstą vienos eilutės diagramomis ir faktinėmis svetainės veikimo sąlygomis.

Kodėl verta bendradarbiauti su Usune?

Griežtas kokybės užtikrinimas Usune palaiko formalizuotą kokybės užtikrinimo darbo eigą, apimančią gamybą, gamyklos priėmimo bandymus ir gaminių išsiuntimą. ISO 9001 standartai užtikrina stabilią produkcijos kokybę, o ISO 14001 ir ISO 45001 sistemos reglamentuoja aplinkos priežiūrą ir darbuotojų sveikatos bei saugos valdymą.

Pritaikytos modulinės konfigūracijos „Usune“ siūlo lanksčius modulių derinius, pritaikytus įvairioms grandinės funkcijoms ir paskirstymo reikalavimams. Ši paslauga tinka EPC įmonėms, elektros sistemų integratoriams, platintojams ir pirkimų komandoms, kurioms reikalingi skirstomieji įrenginiai, pritaikyti pagal nurodytus elektros brėžinius.

Pasauliniu mastu pripažintas atitikimas Produkto dizainas atitinka tiek IEC tarptautinius standartus, tiek Kinijos GB specifikacijas, todėl gali būti suteiktas CE sertifikatas. Šis susitarimas padeda klientams, orientuotiems į įvairias užsienio rinkas. Taikomus standartus ir sertifikavimo taisykles galima patikrinti pagal paskirties šalies kodus ir projekto technines specifikacijas.

Specializuotas inžinerinis palaikymas GIS projektams labai svarbu užrakinti teisingą konfigūraciją prieš pradedant gamybą. Klientai gali bendrinti vienos eilutės brėžinius, vardinės įtampos reikalavimus, tiekimo grafikus, aukščio duomenis ir informaciją apie aplinką, kad galėtų pasikonsultuoti su Usune inžinierių komanda.

Techniniai parametrai

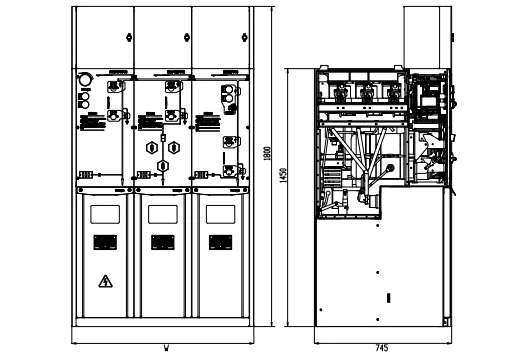

Produktų struktūros

Cas-space raketų paleidimo projektas

Vykdant Cas-kosminės raketos paleidimo projektą, USRM6 serija buvo įtraukta, kad būtų galima paskirstyti vidutinės įtampos energiją visoje paleidimo įrenginyje, apimančioje tiek jo svarbiausią infrastruktūrą, tiek su ja susijusias elektros apkrovas. Tikimasi, kad paskirstymo skirstomieji įrenginiai paleidimo vietoje išliks patikimi pagrindinės įrangos, taip pat pagalbinių įrenginių perjungimui, apsaugai, izoliacijai ir stebėjimui – ir išlaikys pastovų veikimą net santykinai ribotoje elektros aplinkoje. Kadangi pagrindinė grandinė yra SF6 uždarytoje izoliuotoje konstrukcijoje, USRM6 serija iš esmės apsaugo ją nuo išorinių aplinkos sąlygų, o tai yra svarbiausia specializuotai infrastruktūrai, veikiančiai pagal griežtus reikalavimus.

Modulinė skirstomojo įrenginio konfigūracija taip pat suteikė pakankamai platumo, kad atitiktų projekto paskirstymo architektūrą. Funkcinius blokus buvo galima surinkti pagal elektros tinklo projektą, o išplečiama pagrindinė magistralė suteikė papildomos erdvės tinklo konfigūravimui ir būsimos sistemos planavimui. Apskritai, kompaktiškos konstrukcijos, uždaros izoliacijos ir modulinės konstrukcijos derinys pavertė USRM6 seriją tinkamu vidutinės įtampos paskirstymo sprendimu Cas-kosminės raketos paleidimo projektui, kuris atitiko įrenginio poreikį sukurti patikimą, tačiau efektyviai erdvę elektros infrastruktūrą.

Standartai ir sertifikatai

USRM6 serija sukurta atsižvelgiant į taikomus aukštos įtampos skirstomųjų įrenginių ir valdymo įrangos standartus, įskaitant GB 3804-2004 3,6 kV–40,5 kV aukštos įtampos kintamosios srovės apkrovos pertraukiklius, GB 1984-2014 aukštos įtampos kintamos srovės grandinės pertraukikliai, GB 16926-2009, skirti HV kintamosios srovės apkrovos pertraukiklio-saugiklių deriniams, GB 1985-2014 HV kintamosios srovės izoliacijai jungikliai ir įžeminimo jungikliai, o GB 3906-2006 – 3,6 kV–40,5 kV kintamosios srovės metalu uždengtiems skirstomiesiems ir valdymo įrenginiams.

Jame taip pat nurodoma GB/T 11022-2011 dėl bendrųjų techninių reikalavimų aukštosios įtampos skirstomiesiems ir valdymo įrenginiams, GB 4208-2008. gaubto apsaugai, GB/T 5582-1993 išorinės izoliacijos užterštumo laipsniui, DL/T 404-2007 3,6kV-40,5kV Kintamosios srovės metalu uždengti skirstomieji ir valdymo įrenginiai, GB/T 13384-2008 mechaniniams ir elektros gaminiams, GB 191-2008 pakavimo ir transportavimo ženklams ir GB 311.1-2012 dėl izoliacijos koordinavimo aukštos įtampos perdavimo sistemoje ir platinimo įranga.

„Usune“ kokybės ir atitikties sistema apima ISO 9001 kokybės vadybos sistemą, ISO 14001 aplinkosaugos standartus. Valdymo sistema, ISO 45001 darbuotojų sveikatos ir saugos valdymo sistema, IEC ir GB standartų atitikimas ir CE sertifikatas. Konkrečiam projektui skirtas sertifikavimas ir taikomi standartai turėtų būti patvirtinti pagal paskirties rinka ir techninė specifikacija.

DUK

Koks yra pagrindinis SF6 GIS pranašumas?

Pagrindinis privalumas yra uždara elektros energijos komponentų konstrukcija izoliacinėse dujose aplinką. Tai užtikrina kompaktišką struktūrą ir sumažina tiesioginį pagrindinės grandinės poveikį išoriniam poveikiui aplinkos sąlygos.

Kokie įtampos lygiai galimi?

USRM6 serija skirta vidutinės įtampos programoms, įskaitant 24 kV ir 33 kV konfigūracijas. Tiksliai įvertinta įtampa, izoliacijos lygis ir konfigūracija turi būti patvirtinti pagal projekto specifikaciją.

Ar galima naudoti dideliame aukštyje?

Taip. Nurodytas tarnybinis aukštis yra iki 4000 m. Jei įrenginiai yra didesni nei 1000 m, klientai turėtų informuoti Usune in paspartinti, kad būtų galima įvertinti tinkamą dujų įkrovimo slėgį. Specialūs reikalavimai virš 2000 m turėtų būti patvirtinta techninio projekto metu.

Ar konfigūraciją galima pritaikyti?

USRM6 serijoje naudojama modulinė konfigūracijos koncepcija. Apkrovos pertraukiklio blokai, kombinuoti blokai, grandinės pertraukiklis mazgų, o pagal reikiamą elektros schemą galima pasirinkti išplečiamas pagrindines magistrales.

Kur jis dažniausiai montuojamas?

Įprastos taikymo sritys yra antrinės transformatorių pastotės, pramonės ir kasybos įrenginiai, geležinkeliai, oro uostai, miestų skirstomieji tinklai, gyvenamieji rajonai, požeminiai įrenginiai ir vietos, kuriose yra gana daug pastangų aplinkos sąlygos.

Kokios informacijos reikia citatai?

Norėdami gauti tikslią citatą, pirkėjai turėtų pateikti vardinę įtampą, vienos linijos diagramą, tiektuvų skaičių, reikalingą perjungimo funkcijos, grandinės pertraukiklio arba apkrovos pertraukiklio jungiklio reikalavimai, magistralės konfigūracija, įrengimo aukštis, aplinkos sąlygas, apsaugos reikalavimus ir paskirties rinką.

Gaukite projekto pasiūlymą

Vidutinės įtampos paskirstymo projektams, kuriems reikalingi kompaktiški matmenys, prisitaikymas prie aplinkos, modulinis konfigūracija ir mažesni priežiūros reikalavimai, USRM6 serijoje yra praktiški dujų izoliacijos skirstomieji įrenginiai sprendimas.

USRM6 serija iš Usune sujungia uždarą SF6 izoliaciją, modulinius funkcinius blokus, išplečiamą magistralės konfigūraciją, ir perjungimo, apsaugos, matavimo ir stebėjimo funkcijos. Palaiko ISO 9001, ISO 14001, ISO 45001, IEC ir GB standartus bei CE sertifikatą, Usune teikia į projektą orientuotą sprendimą klientams, vertinantiems 24kv 33kv Sf6 Gis dujomis izoliuoti skirstomieji įrenginiai, skirti pramoniniam, infrastruktūros, miesto ir specializuotam energijos paskirstymui programas.
