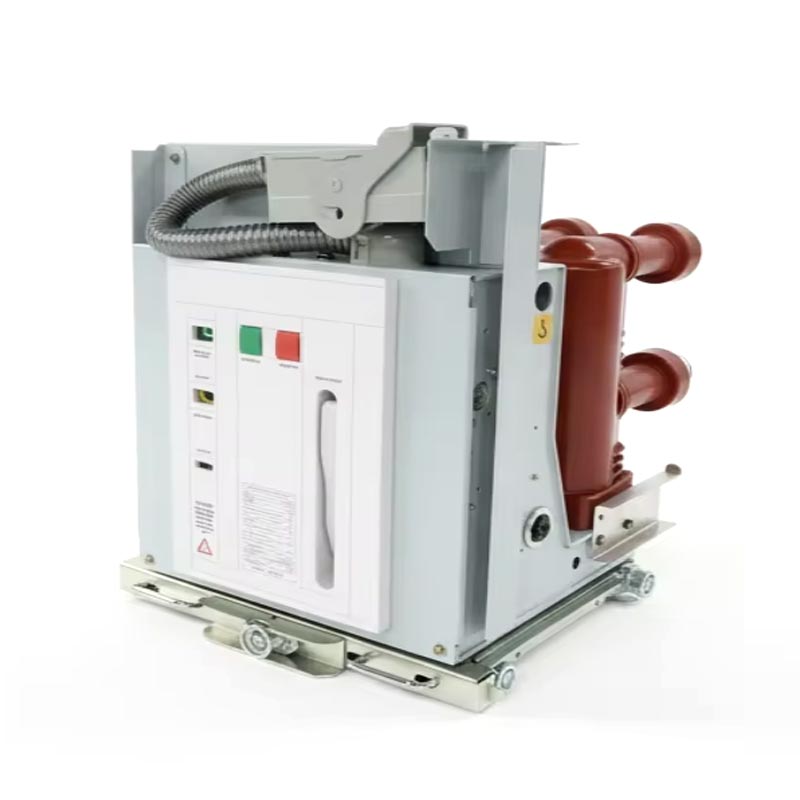

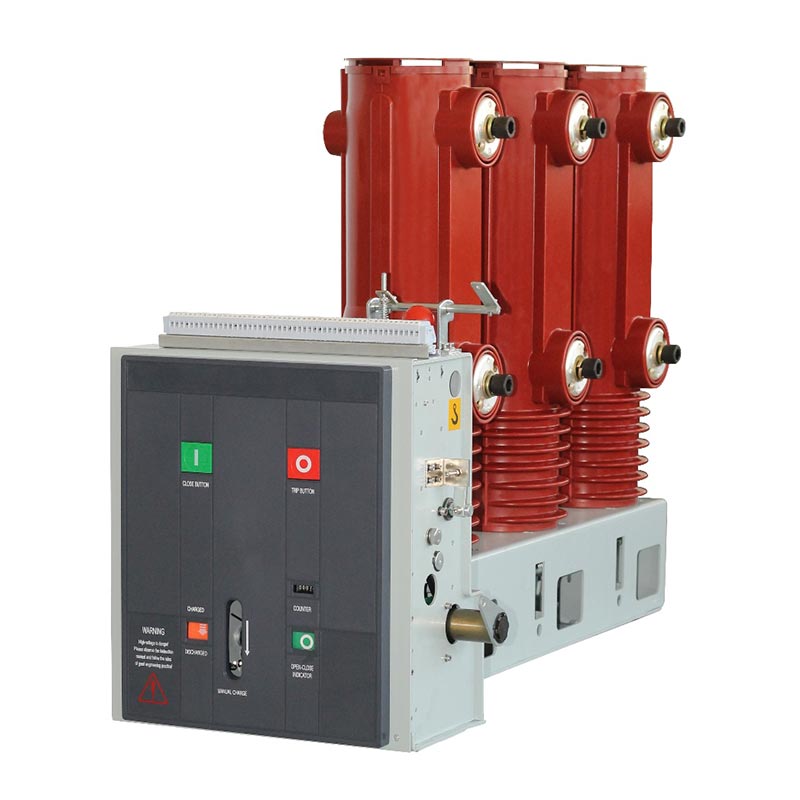

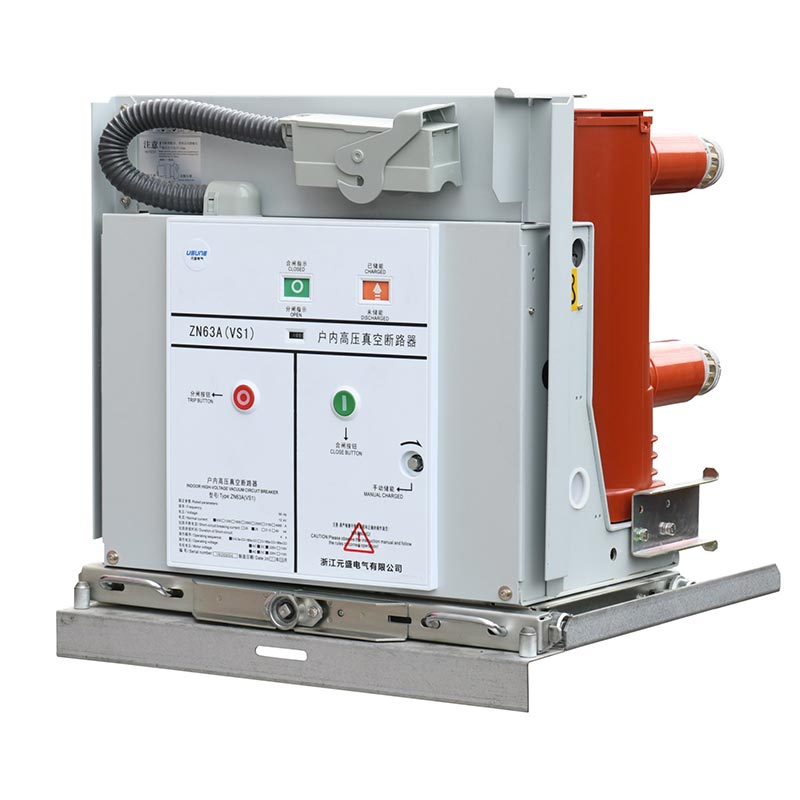

Šoninio tipo vakuuminis grandinės pertraukiklis

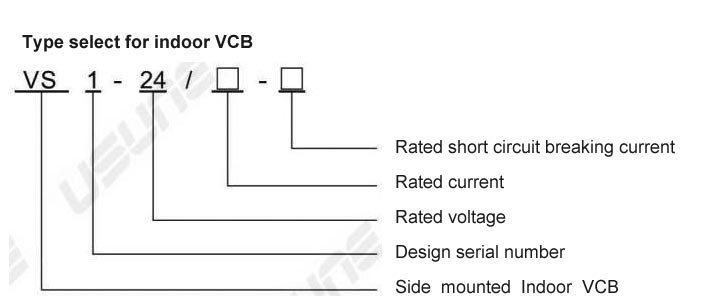

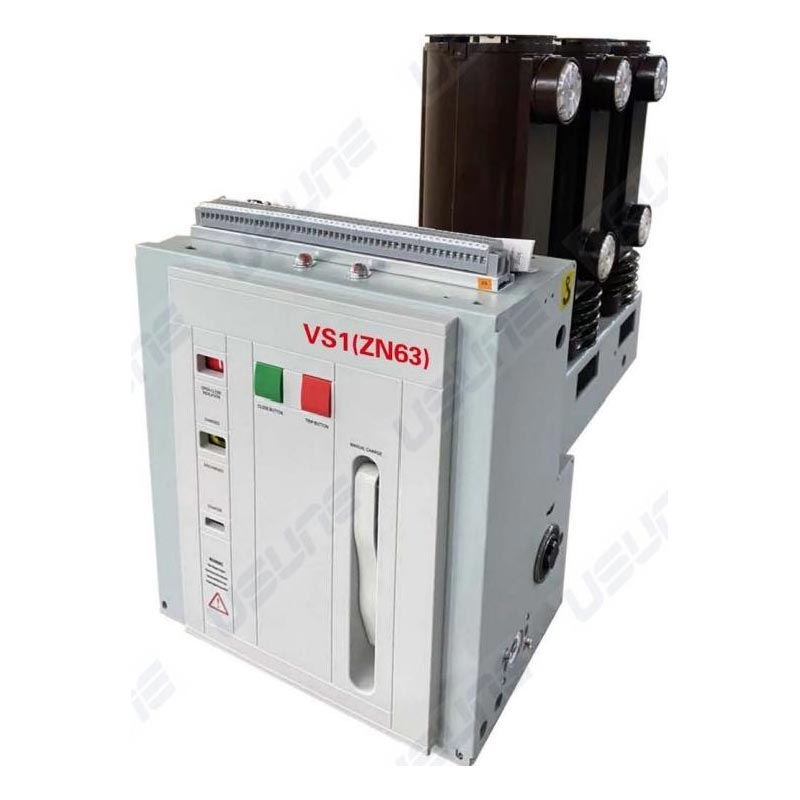

Usune Lateral tipo vakuuminis grandinės pertraukiklis yra patalpose montuojamas aukštos įtampos skirstomasis įrenginys, padalintas į du pagrindinius serijos: VS1(ZN63)-12 ir VS1-24. Jis daugiausia naudojamas 12KV, 24KV ir 36KV trifazėse maitinimo sistemose, elektros tinklų įrangos ir pramonės bei kasybos įmonių elektros sistemų apsaugos ir kontrolės pareigos. Naudojant pažangią vakuuminio lanko gesinimo technologiją, jis pasižymi dideliu lanko gesinimo greičiu, mažo dydžio, ilgio tarnavimo laikas ir mažos priežiūros sąnaudos, todėl tai yra nepakeičiamas pagrindinis šiuolaikinio energijos perdavimo ir perdavimo įrenginys paskirstymo sistemos.

Pagrindiniai privalumai:

1. Metų taikymo patirtis energijos perdavimo ir paskirstymo srityse, plačiai naudojama pramonėje ir kasyboje įmonėms, elektrinėms ir miesto bei kaimo elektros tinklams, pelnydamas platų vartotojų pripažinimą dėl savo stabilumo našumas ir patikimas veikimas.

2. Nepriklausomai sukurtas Usune profesionalios tyrimų ir plėtros komandos, turintis šone montuojamą dizainą, kuriame integruota spyruoklinis veikimo mechanizmas su grandinės pertraukiklio korpusu, optimizuojant bendrą struktūrą; vakuuminis pertraukiklis naudoja APG proceso epoksidinės dervos izoliacinį cilindrą, užtikrinantį puikų valkšnumo efektyvumą ir aplinkos apsaugą prisitaikymas.

3. Griežtai atitinka GB/T1984-2014 „Aukštos įtampos grandinės pertraukikliai“, JB3855-1996 „3,6–40,5 KV patalpų aukštos įtampos Vakuuminiai grandinės pertraukikliai“, DL/T403-2000 „12~40,5KV vakuuminių jungtuvų užsakymo techninės sąlygos“ ir IEC62271-100:2008 tarptautinius standartus ir praėjo daug patikimų bandymų ir sertifikatų.

4. Kaip profesionalus aukštos įtampos elektros įrangos gamintojas Kinijoje, Usune turi standartizuotą gamybos įmonėje, o kiekvienas grandinės pertraukiklis prieš išvežant iš gamyklos yra kruopščiai išbandomas. Kaip patikimas tiekėjas, jis teikia visapusišką aptarnavimą po pardavimo ir techninę pagalbą, pašalindama bet kokius vartotojų rūpesčius.

Gaminio specifikacijos ir techniniai parametrai

Usune šoninio tipo vakuuminis grandinės pertraukiklis siūlo visą spektrą specifikacijų ir stabilų veikimą. Pagrindinis techniniai parametrai (pagrindiniu etalonu imant VS1(ZN63)-24 seriją) pateikti toliau esančioje lentelėje:

Struktūra ir funkcija

1. Bendra struktūra

Veikimo mechanizmas ir lanko gesinimo kamera išdėstyti integruotoje struktūroje, su pagrindine laidžioji grandinė yra trifazė ant grindų montuojama tipo. Vakuuminė lanko gesinimo kamera yra išilgai sumontuotas APG apdorotame epoksidinės dervos vamzdiniame izoliaciniame cilindre, užtikrinantis puikų valkšnumą, sumažinti dulkių kaupimąsi ant lanko gesinimo kameros paviršiaus, išvengiant išorinių veiksnių įtakos ir užtikrina gerą izoliaciją net drėgnoje ir labai užterštoje aplinkoje. VS1-12 serija yra fiksuota tipas, tinka stacionariai skirstomiesiems įrenginiams ir gali būti naudojamas atskirai arba prijungiamas prie žiedinio tinklo maitinimo, dėžutės tipo transformatorius ir kitos sistemos.

2. Veikimo mechanizmas

Šoninio tipo vakuuminis grandinės pertraukiklis naudoja plokštuminį spyruoklinį mechanizmą, kuris palaiko ir rankinį, ir elektros energijos kaupimas. Veikiantis variklis yra lanko gesinimo kameros priekinėje spintelėje, padalintas į penkias surinkimo erdves, kurių kiekvienoje yra energijos kaupimo, perdavimo, išjungimo ir buferio komponentai. Integruota lanko gesinimo kameros ir veikimo mechanizmo konstrukcija užtikrina aukštą atitikimo laipsnį tarp eksploatacinių savybių ir lanko gesinimo kameros atidarymo ir uždarymo reikalavimų, mažinančių tarpiniai žingsniai, sumažinti energijos sąnaudas ir triukšmą bei pagerinti grandinės pertraukiklio veikimą patikimumas.

Taikymo aplinka

Šoninio tipo vakuuminis grandinės pertraukiklis tinka patalpų aplinkai ir turi atitikti toliau nurodytus reikalavimus reikalavimai: aplinkos temperatūra -15℃ iki +40℃; paros vidutinis santykinis oro drėgnumas ≤95%, mėnesio vidurkis ≤90%; aukštis virš jūros lygio ≤1000m; seisminis intensyvumas ≤8 laipsniai; ir nėra didelių dulkių, ėsdinančių dujų ar kitos taršos. Pastaba: Tinkinimas reikalingas, jei paraiškos viršija šiuos reikalavimus, iš anksto pasikonsultavus su gamintojas.

Montavimas ir paleidimas

Šoninio tipo vakuuminiai grandinės pertraukikliai prieš išvežant iš gamyklos yra kruopščiai išbandomi. Prieš suteikdami energijos pirminė grandinė, reikia atlikti šiuos parengiamuosius darbus:

1. Patikrinkite, ar nepažeista įranga; jei sugadintas, nustokite jį naudoti.
2. Nuvalykite izoliacinį paviršių nuo bet kokių teršalų.
3. Rankiniu būdu valdykite energijos kaupimo ir atidarymo/uždarymo funkcijas, stebėdami, ar būsena normali.
4. Naudokite maitinimo šaltinį, patvirtindami, kad būsena normali.
5. Pagal specifikacijas įkiškite / įtraukite rankinio vežimėlio tipo grandinės pertraukiklį ir patvirtinkite, kad indikatorius yra normalus pasiekus teisingą padėtį.

Pastaba: naudojant uždarymo blokavimo įtaisą, prieš uždarant jį reikia atrakinti, kad būtų galima jį atrakinti.

Praktinis pritaikymo atvejis

Atvejo analizė: taikymas didelėje pramonės ir kasybos įmonėje Kinijoje

Didelė Kinijos plieno įmonė turi sudėtingą maitinimo sistemą, kuriai keliami dideli reikalavimai įrangai dažnio ir trumpojo jungimo srovės valdymas. Palyginus kelis tiekėjus, Usune VS1(ZN63)-24 serija grandinės pertraukiklis buvo pasirinktas kaip elektros paskirstymo sistemos šerdies apsaugos įtaisas. Nuo jos paleidus 2024 m., sistema stabiliai veikė daugiau nei 12 mėnesių be gedimų, sėkmingai veikia trys trumpojo jungimo gedimai, efektyviai apsaugantys įrangą ir užkertantys kelią elektros energijos tiekimo nutraukimui. Įmonė aukštai pripažįsta gaminio eksploatacines savybes ir gamintojo suteiktas montavimo ir paleidimo paslaugas.

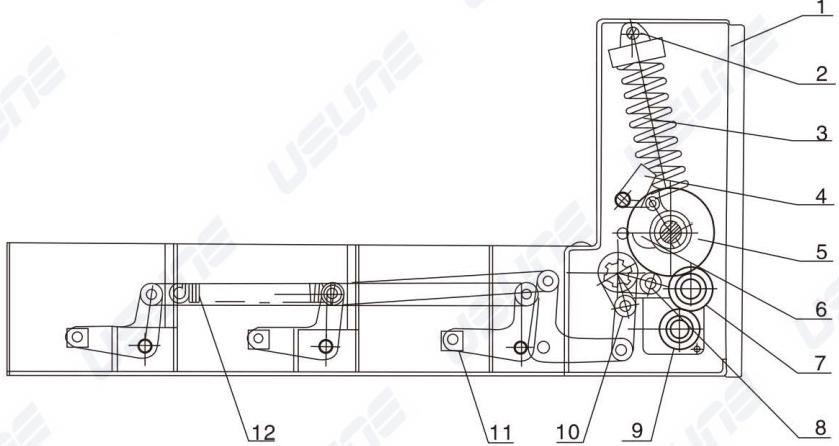

1.Perjungimo dėžė
2.Užtrauktukas
3.Uždarymo spyruoklė
4.Uždarymo jungiamosios detalės
5. Vidaus elektros instaliacijos principas
6.Kumštelio mechanizmas/mechanizmo veikimas
7.Krumpliaračio transmisijos mechanizmas
8.Įvesties jungiamoji svirtis
9.Įkrautas variklis
10. Keturių svirčių transmisijos mechanizmas
11.Perdavimo blokas
12.Išjungimo mechanizmas

Tiekėjo ir gamintojo įsipareigojimas: „Usune“, kaip profesionali aukštos įtampos elektros įrangos gamintoja Kinija turi standartizuotą gamyklą ir profesionalią tyrimų ir plėtros, gamybos ir garantinio aptarnavimo komandą. Kaip patikimas tiekėjo, mes laikomės principo „pirmiausia kokybė, pirmiausia klientas“, griežtai kontroliuojame visus gamyba, siekiant užtikrinti, kad produktai atitiktų standartus ir vartotojų poreikius; Mes teikiame visapusiškas po pardavimo paslaugas, įskaitant Montavimo vietoje nurodymus, paleidimą, techninę priežiūrą ir techninį mokymą bei nuolat diegti naujoves ir optimizuoti savo produktus, kad palaikytume elektros perdavimo ir paskirstymo pramonės plėtrą.
