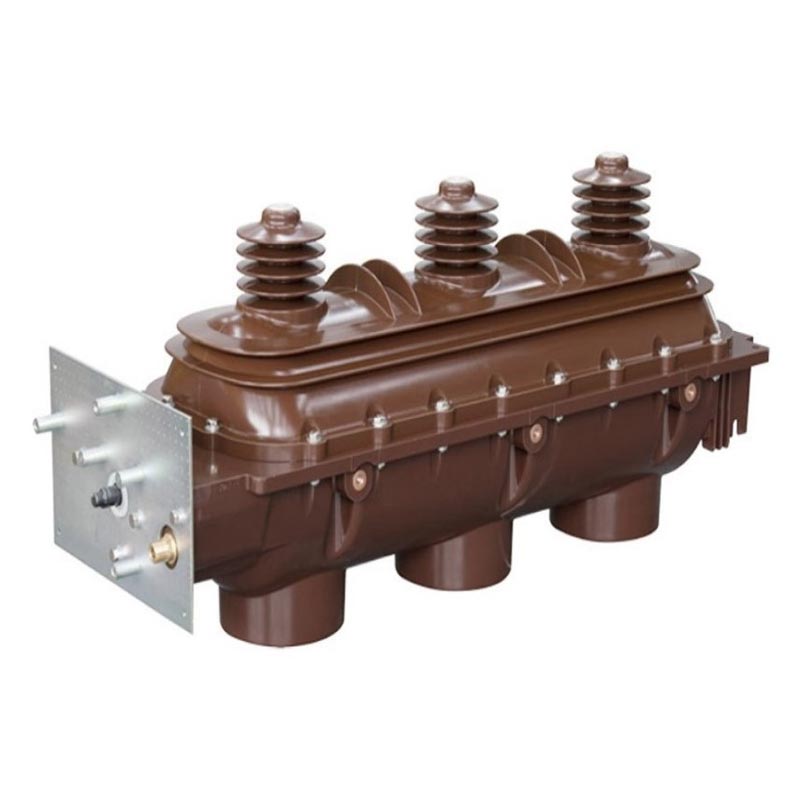

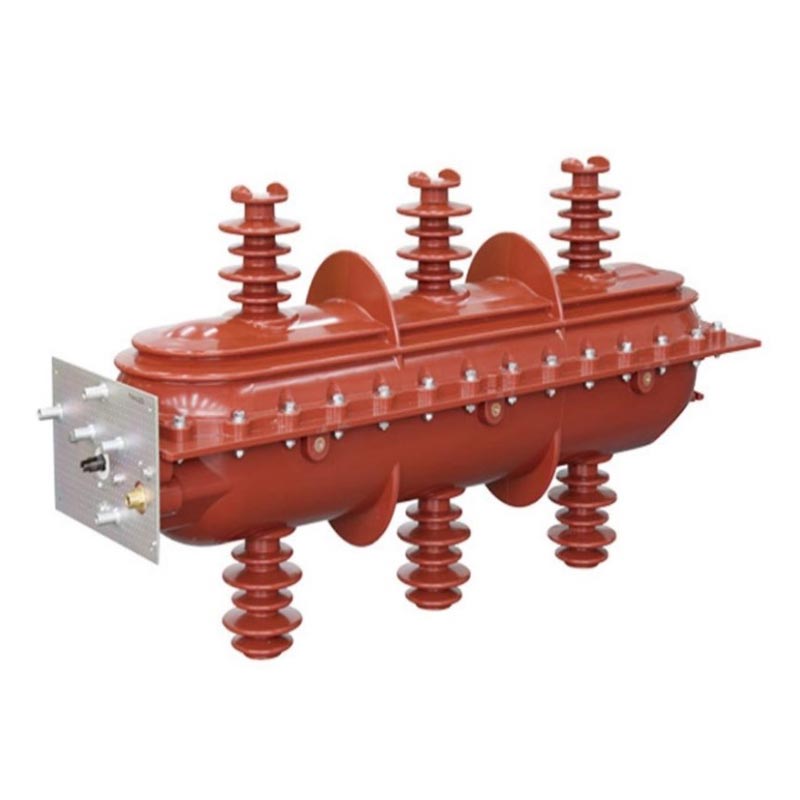

Sf6 apkrovos pertraukiklio jungiklis

Kaip profesionalus aukštos įtampos elektros įrangos gamintojas Kinijoje, Usune daugiausia dėmesio skiria MTTP ir vidutinės ir aukštos įtampos elektros paskirstymo įranga, turinti standartizuotą gamyklą, aprūpintą pažangia gamybos linijos ir griežti kokybės tikrinimo procesai. FLN36-12D ir FLRN36-12D patalpų kintamosios srovės aukštos įtampos Sf6 apkrova Bendrovės išleisti pertraukikliai yra pagrindiniai produktai, sukurti savarankiškai, absorbuojant pažangias užsienio šalis technologija ir derinant ją su faktiniais Kinijos elektros energijos sistemos eksploataciniais poreikiais.

Visi „Usune Sf6 Load Breaker“ jungikliai praėjo išsamų tipo bandymą, o jų veikimas visiškai atitinka GB3804 „3–63 kV kintamosios srovės aukštos įtampos apkrovos jungikliai“, GB16926 „Aukštos įtampos apkrovos jungikliai-saugiklių deriniai“ ir IEC60265 bei IEC60420 tarptautiniai standartai. Produktai yra laikantis pagrindinės koncepcijos „viskas saugiam energijos naudojimui“. įrengta trijų padėčių lanko gesinimo kamera („uždarymas-atidarymas-įžeminimas“), efektyviai užtikrinanti saugų ir stabilus galios veikimas. „Usune“, kaip patikimas aukštos įtampos skirstomųjų įrenginių tiekėjas, teikia visapusišką išankstinį pardavimą konsultacijos ir garantinis aptarnavimas, siekiant užtikrinti sklandų įrangos veikimą įvairiais taikymo scenarijais.

Taikymo sritis

Sf6 Load Breaker Switch tinka trifazėms kintamos srovės 10kV, 24kV, 36kV, 50/60Hz maitinimo sistemoms. Tai plačiai naudojamas pramonės ir kalnakasybos įmonėse, aukštybiniuose pastatuose, miesto gyvenamuosiuose rajonuose, pastotėse, dideliuose prekybos centruose prekybos centrai, oro uostai, metro, ligoninės ir kiti energijos paskirstymo scenarijai. Pagrindinės jo funkcijos yra apkrovos perjungimas srovės ir gedimų srovės, valdykite ir apsaugokite linijas ir skirstomuosius transformatorius, užtikrindami saugią ir stabilią galią visų socialinės gamybos ir gyvenimo sektorių apsauga.

Naudojimo sąlygos

1. Įprastos eksploatavimo sąlygos

- Aplinkos temperatūra: nuo -25 ℃ iki +40 ℃, tinka daugeliui klimato sąlygų Kinijoje ir kituose regionuose.
- Aukštis: ne didesnis kaip 2000 m, tinka daugeliui miestų ir pramonės zonų.
- Drėgmė: vidutinė paros santykinė oro drėgmė <95%, mėnesio vidutinė santykinė oro drėgmė <90%; paros vidutinis garas slėgis ≤2,2kPa, mėnesio vidutinis garų slėgis ≤1,8kPa, užtikrinantis stabilų darbą drėgnoje aplinkoje.

2. Specialios eksploatavimo sąlygos

Pagal nacionalinį standartą GB/T11022-1999 „Bendrieji techniniai reikalavimai aukštos įtampos skirstomiesiems įrenginiams ir Valdymo įrenginių standartai“, skirstomieji įrenginiai turėtų veikti įprastomis darbo sąlygomis. Jei vartotojas veikia sąlygos neatitinka normalių sąlygų (pvz., įrengimo aukštis viršija 2000 m, aplinkos temperatūra viršijančios normos ribas, didelė drėgmė, sukelianti kondensaciją ir pan.), būtina pasitarti su specialistu Gamintojas Usune iš anksto, kad pasiektų bendrą sutarimą ir užtikrintų saugų bei stabilų įrangos veikimą.

Struktūriniai ypatumai

1. Integruota izoliacinė konstrukcija: Viršutinė ir apatinė korpusai yra liejami įpurškimu epoksidine derva, suformuojant sandari, dujomis užpildyta vidinė ertmė. Tai efektyviai užtikrina puikią izoliaciją ir atsparumą korozijai vidinių komponentų izoliavimas nuo išorinės aplinkos ir stabilaus veikimo užtikrinimas.

2. Trijų padėčių veikimo režimas: bendras judantis kontaktas sukasi, palaipsniui užbaigdamas tris darbo būsenas: „uždarymas“, „atidarymas“ ir „įžeminimas“. Padėtys yra aiškiai apibrėžtos, perjungimas yra patikimas ir netinkamas veikimas veiksmingai užkertamas kelias.

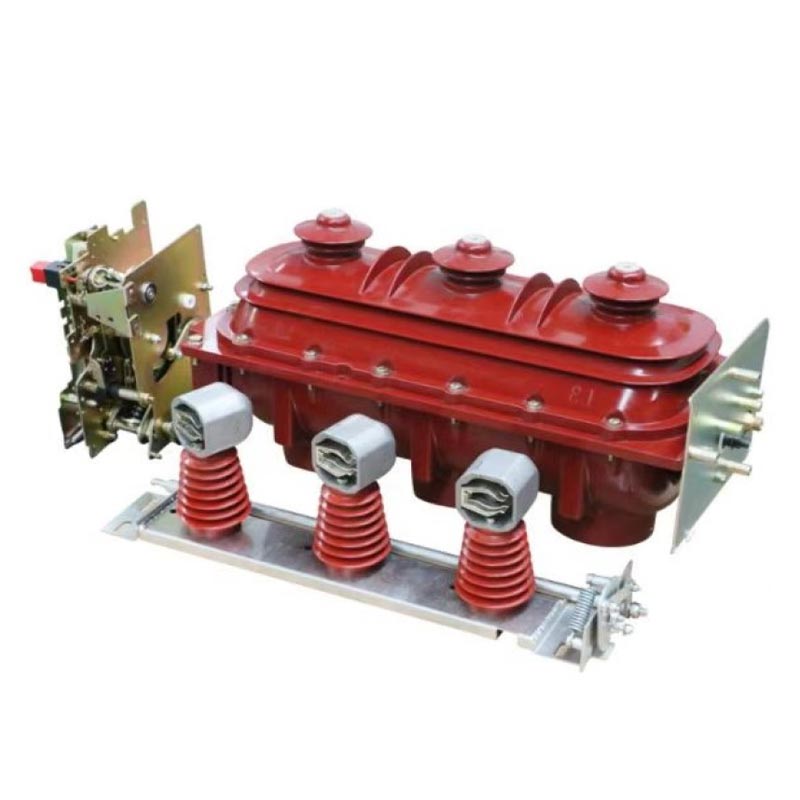

3. Dvigubi veikimo mechanizmai: pridedamas pagrindinis rankinis spyruoklinis valdymo mechanizmas su pasirenkamu elektrinė uždarymo/atidarymo funkcija nuotoliniam valdymui. Tai leidžia vartotojams pasirinkti pagal savo poreikius, veiklos efektyvumo gerinimas.

4. Pažangus stebėjimas: mechanizmo dėžutės priekyje yra SF6 manometras ir padėtis indikatorius. Manometras stebi SF6 slėgio pokyčius realiu laiku, o padėties indikatorius yra tiesiogiai prijungtas prie judančio kontakto pavaros veleno, užtikrinant absoliučiai patikimą judančio kontakto veikimo rodymą padėtis.

5. Saugos apsauga: Slėgio sumažinimo įtaisas yra korpuso gale. Kai įvyksta avarija lanko gesinimo kameroje ir susidaro aukštas slėgis, viršslėgio dujos gali prasiskverbti pro išleidimo angą prietaisą ir iškrauti atgal, užkertant kelią išmetimui į priekį ir užtikrinant operatorių saugumą.

6. Patikimas blokavimas: tarp apkrovos jungiklio ir įžeminimo yra patikimi mechaniniai blokatoriai jungiklis ir tarp įžeminimo jungiklio ir priekinių durų (spintelės energijos paskirstymui), griežtai užkertant kelią netinkamo veikimo ir toliau didinant įrangos eksploatavimo saugą.

7. Sandarinimo efektyvumas: naudojant specialią dinaminio ir statinio sandarinimo konstrukciją, užtikrinamas patikimas sandarinimas. Griežtas „Usune“ sandarinimo procesas užtikrina, kad metinis nuotėkio rodiklis gerokai mažesnis už pramonės standartus, neleidžiant įrangai gedimas dėl SF6 dujų nuotėkio.

Pagrindiniai techniniai parametrai

Praktiniai taikymo atvejai

1 atvejis: elektros paskirstymo projektas Kinijos miesto gyvenamajame rajone

Didelis gyvenamasis rajonas Rytų Kinijoje susideda iš 30 aukštybinių pastatų su daugiau nei 2000 namų ūkių ir viršūne galios poreikis 800kW. Iš pradžių buvo naudojami įprasti apkrovos jungikliai, dėl kurių dažnai kildavo problemų, pvz., prastų sandarinimas, nestabilus veikimas ir išjungimas, turintis įtakos įprastam gyventojų energijos tiekimui. Vėliau, palyginus kelis tiekėjų, nekilnojamojo turto valdymo įmonė pagrindiniu maitinimo šaltiniu pasirinko Usune FLN36-12D Sf6 Load Breaker Switch. paskirstymo valdymo įranga.

2 atvejo tyrimas: Didelis oro uosto maitinimo šaltinio apsaugos projektas Vienas iš svarbiausių tarptautinių oro uostų Pietų Kinijoje itin aukšti reikalavimai elektros energijos tiekimo stabilumui ir saugumui. Kritiniais atvejais elektros tiekimo nutraukimas neleidžiamas tokiose srityse kaip terminalo pastatas ir navigacijos valdymo kambarys. Oro uostas pasirinko Usune FLRN36-12D Sf6 Load Pertraukiklis Pastotėje montuojami jungikliai, atsakingi už linijų valdymą ir apsaugą kritinėse situacijose srityse.

Prekės ženklo įsipareigojimas

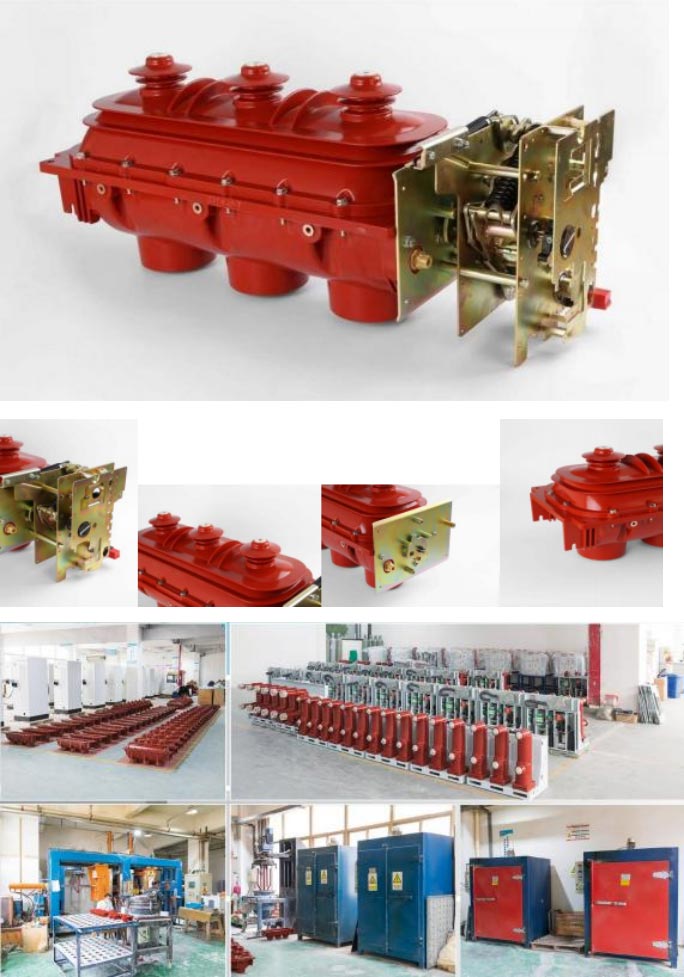

Kaip profesionalus aukštos įtampos elektros įrangos gamintojas Kinijoje, Usune yra įsipareigojęs teikti pasaulinius vartotojams, turintiems aukštos kokybės, patikimus ir saugius Sf6 Load Breaker Switch gaminius. Mūsų gamykla gali pasigirti pažangia gamyba įranga ir griežta kokybės valdymo sistema. Nuo žaliavų įsigijimo iki gaminių pristatymo – kiekviename žingsnyje atliekami griežti bandymai, siekiant užtikrinti produkto kokybę. Kaip patikimas tiekėjas, mes ne tik užtikriname aukštą našumą produktus, bet ir išsamias konsultacijas prieš pardavimą, montavimą vietoje, paleidimą ir pardavimą po pardavimo techninės priežiūros paslaugas, pašalindami bet kokius naudotojų rūpesčius eksploatacijos metu.
