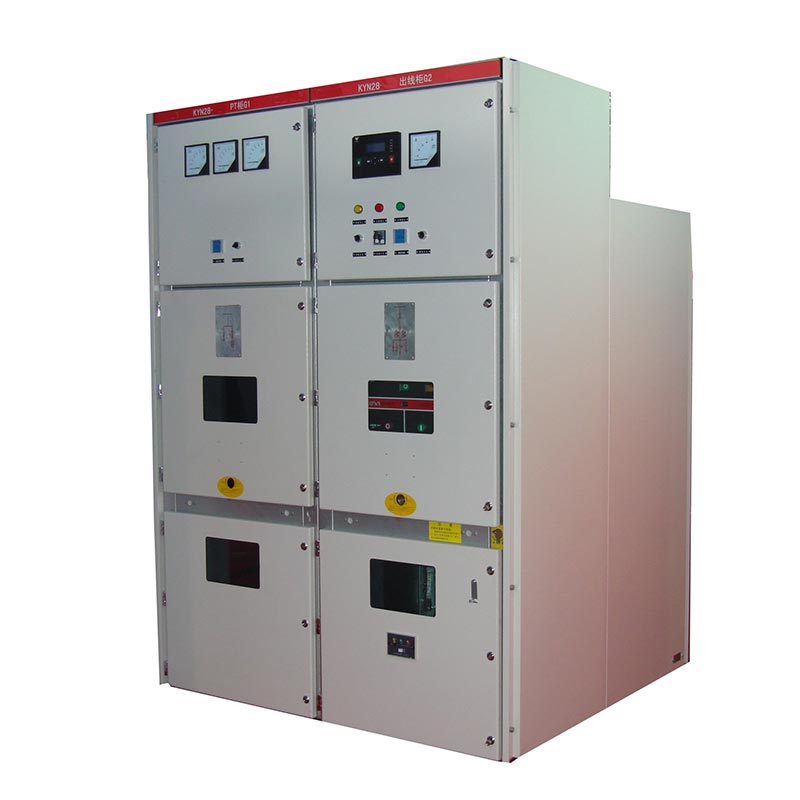

Kyn28 skirstomieji įrenginiai 20kv

„Usune Kyn28 Switchgear 20kV“ yra patalpoje esanti trifazė kintamosios srovės metalu uždaryta skirstomoji įranga, daugiausia naudojama 24 kV galiai. sistemos, leidžiančios priimti, paskirstyti, valdyti, apsaugoti ir stebėti elektros energiją.

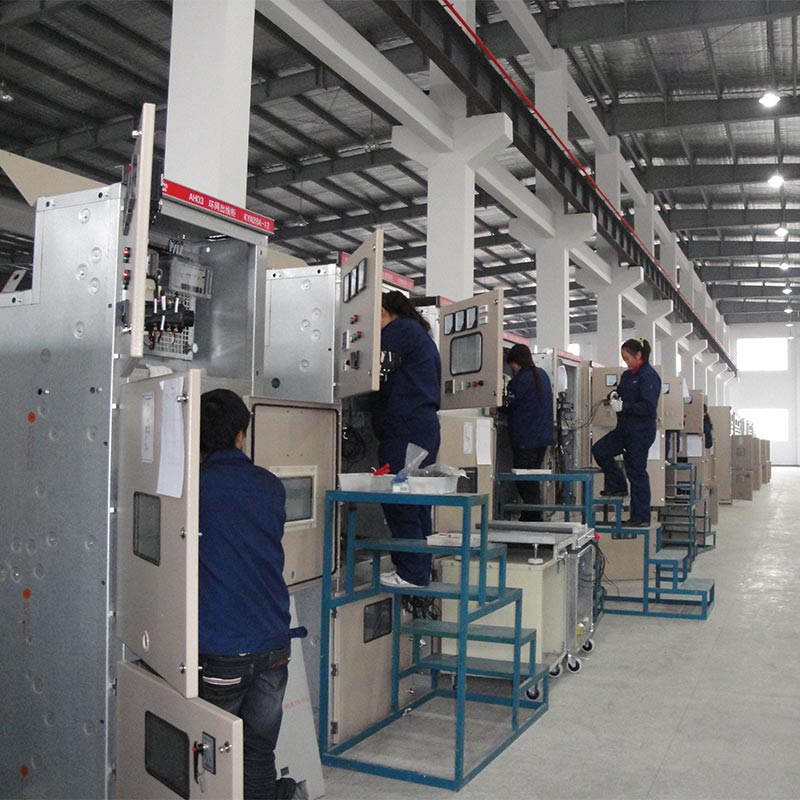

Gaminyje naudojama oro izoliacija + termosusitraukianti/epoksidinės dangos izoliacija, IP4X apsaugos klasė (spintelė). Dėl kompaktiškos konstrukcijos ir aukšto izoliacijos lygio jis tinka įvairiems elektros energijos paskirstymo patalpose scenarijams. Kaip a profesionalaus Kinijos gamintojo pagamintas vidutinės įtampos elektros paskirstymo sprendimas, šis gaminys, su savo stabilus veikimas ir standartizuotas dizainas tapo patikimu aukštos kokybės tiekėjo pasirinkimu klientams visame pasaulyje. Visa pagrindinė gamyba yra baigta mūsų gamykloje.

Žemos įtampos skirstomieji įrenginiai

Vidutinės įtampos skirstomieji įrenginiai

Pagrindiniai techniniai parametrai

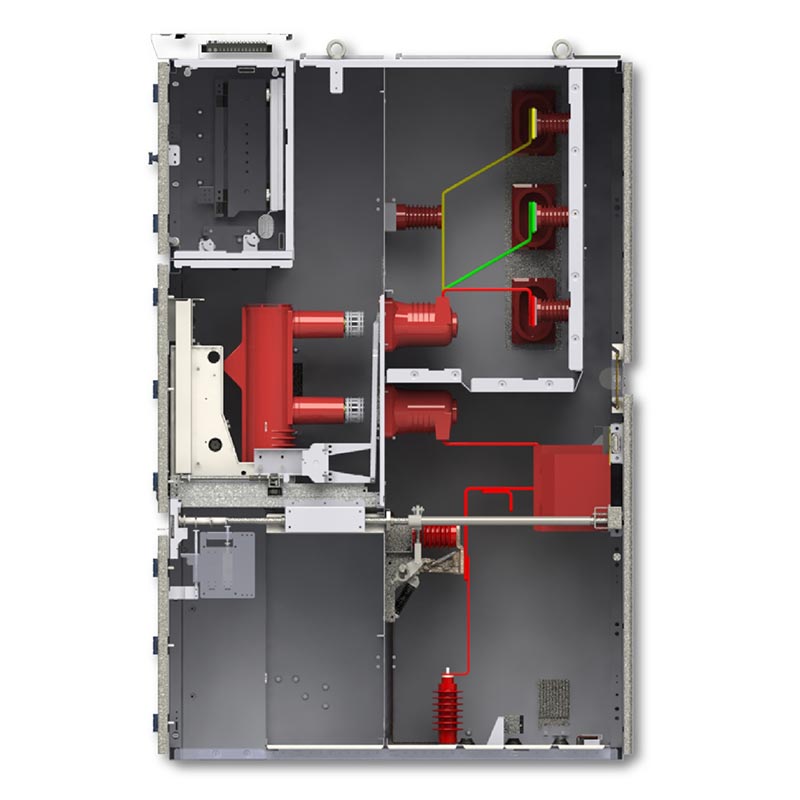

Spintelės skyriaus konstrukcija

1. Grandinės pertraukiklio skyrius: montuojami VS1/ZN63/VD4 tipo vakuuminių grandinės pertraukiklių vežimėliai.
2. Šynų skyrius: išdėsto pagrindines šynas, šakų šynas ir izoliatorius.
3. Kabelių skyrius: įrengtas CT, PT, įžeminimo jungikliai, kabelių gnybtai ir kt.
4. Valdymo prietaisų skyrius: montuojamos relės, apsaugos įtaisai, prietaisai ir antrinės grandinės.
5. Slėgio mažinimo kanalas: Viršuje įrengtas lanko mažinimo įtaisas, siekiant pagerinti darbo saugumą.

Pagrindinės produkto savybės

1. Viso metalo izoliacijos konstrukcija, kad būtų išvengta gedimų plitimo ir abipusių trukdžių.
2. Užbaigtas penkių atsparumo mechaninis blokavimas, kad būtų išvengta atsitiktinio atsidarymo, užsidarymo arba patekimo į įtampą skyriai.
3. Centre sumontuotas nuimamas vežimėlis, leidžiantis valdyti ir prižiūrėti priekyje, palengvinantis remontą.
4. Kyn28 skirstomieji įrenginiai 20kV turi aukštą izoliacijos lygį, stiprų atsparumą gedimams, kompaktišką struktūrą ir tinka įvairios energijos paskirstymo schemos.
5. Atitinka tarptautinius ir nacionalinius standartus, stabili ir patikima kokybė.

Realaus pasaulio taikymo atvejis

Elektros skirstymo stoties projektas pramonės parke. Pagrindinis provincijos pramonės parkas apima kelis gamyklų pastatai, biurų pastatai ir pagalbiniai elektros įrenginiai, kuriems reikalingas itin didelis patikimumas ir saugumas maitinimo šaltinyje. Projekte buvo atrinkta 16 Usune Kyn28 Switchgear 20kV blokų, kurių vardinė srovė 1250A ir 31,5 kA trumpojo jungimo nutraukimo srovė.

Daugiau nei dvejus metus nuo eksploatacijos pradžios įranga veikė stabiliai ir greitai pašalino trumpojo jungimo gedimus be jokių saugumo incidentų. Priekyje sumontuota techninės priežiūros konstrukcija žymiai sumažina priežiūros sunkumus ir prastovos, pelnęs daug pagyrimų iš parko eksploatavimo ir priežiūros skyriaus.

Produkto išorinis matmuo

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

DUK

1 klausimas: kokie įtampos lygiai taikomi KYN28-24 skirstomiesiems įrenginiams?

A1: šio gaminio vardinė įtampa yra 24 kV ir jis yra suderinamas su 50/60 Hz trifazėmis kintamosios srovės maitinimo sistemomis, apimančiomis 3,6～12kV ir 24kV lygiai.

2 klausimas: kokio tipo vakuuminis grandinės pertraukiklis turėtų būti naudojamas su skirstomuoju įrenginiu?

A2: standartinė konfigūracija apima VS1 (ZN63) tipo vakuuminio grandinės pertraukiklio vežimėlį, taip pat suderinama su Pramonės standarto grandinės pertraukikliai, tokie kaip VD4, pasižymintys dideliu pakeičiamumu.

3 klausimas: ar Kyn28 20 kV skirstomieji įrenginiai tinka didelėms apkrovoms, tokioms kaip pramonės ir kasybos įmonės ir duomenų centrai?

A3: Taip. Produkto maksimali vardinė srovė yra 3150 A, o trumpojo jungimo nutraukimo srovė – 31,5 kA, demonstruojantis tvirtą atsparumą ir patenkinantis elektros energijos paskirstymo poreikius esant kritinėms apkrovoms pramonėje ir kasybos įmonės, duomenų centrai, aukštybiniai pastatai ir kitos panašios programos.
