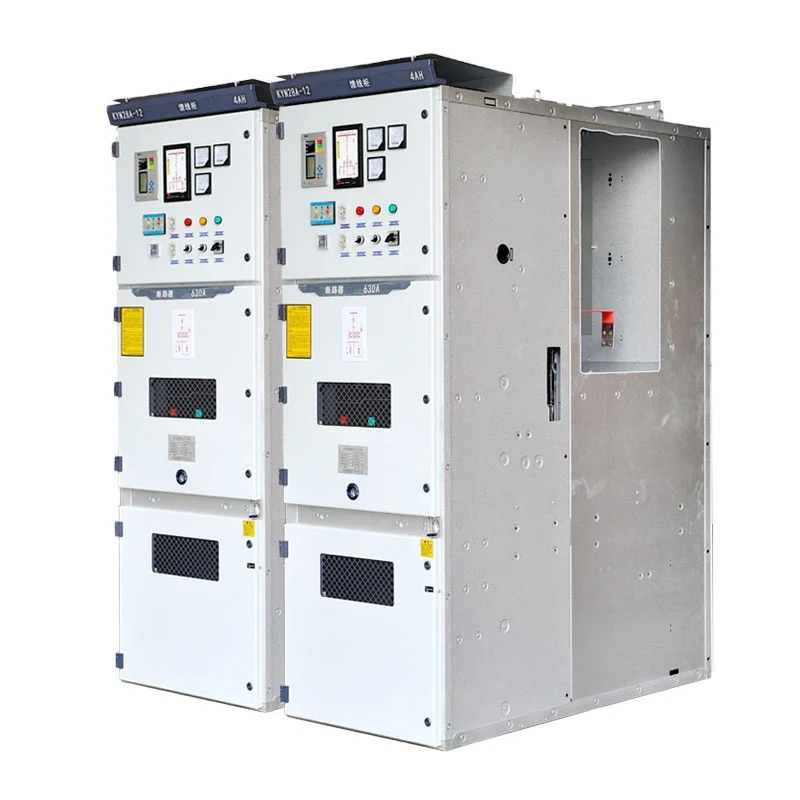

Šis vidutinės įtampos Vcb skydelis yra pritaikytas elektrinėse, pastotėse, pramonės įmonėse, kasybos vietose, komerciniuose kompleksuose ir panašiose patalpų MV paskirstymo įmonėse. Gamyba atitinka atitinkamas IEC ir GB specifikacijas, o Usune palaiko ISO 9001, ISO 14001 ir ISO 45001 sertifikuotas valdymo sistemas; CE atitiktis yra prieinama siekiant patenkinti užsienio rinkos sąlygas.

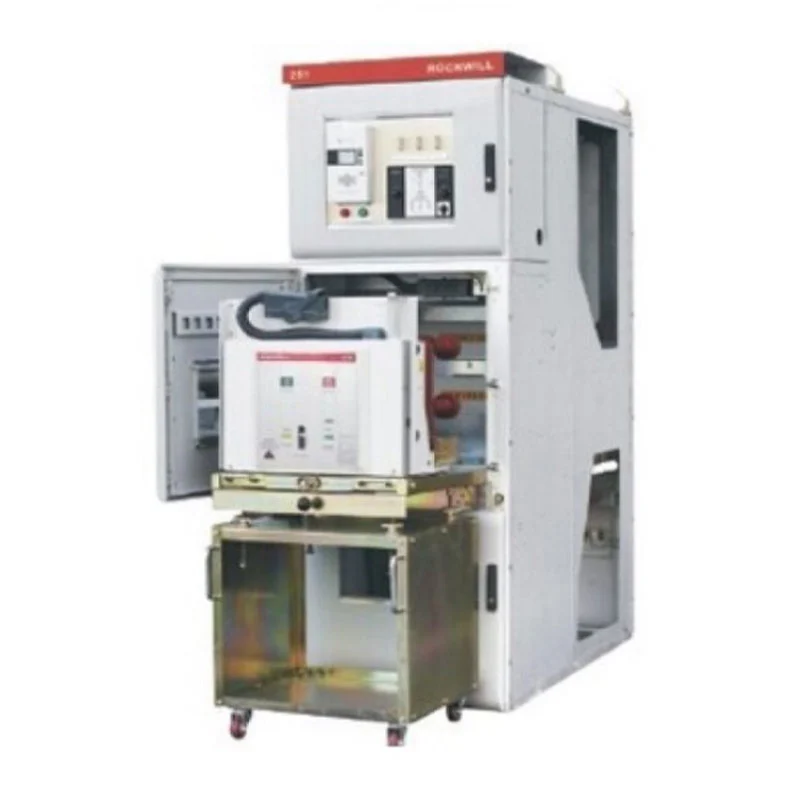

Šio skirstomojo įrenginio išskirtinis bruožas yra ištraukiamas vakuuminis pertraukiklis. Užuot statiškai pritvirtinęs pertraukiamąjį įrenginį korpuse, jis montuojamas ant riedančio vežimėlio, galinčio keisti prijungtą, bandomąjį ir atjungtą būseną pagal nustatytus protokolus. Toks susitarimas duoda realią naudą atliekant tyrimus, keičiant dalis ir nustatant gedimus. Pertraukiklio vežimėlius, PT vežimėlius ir atjungiklių vežimėlius galima nurodyti taip, kad jie atitiktų grandinės išdėstymą, o ištraukimo formatas suteikia paslaugų brigadai tikslinę prieigą, neišardant viso korpuso. Kai pastotėms ir technologinės pramonės tinklams reikalingas greitas planinis aptarnavimas ir komponentų keitimas, ši mobiliojo pertraukiklio koncepcija supaprastina darbo eigą ir sumažina prastovų laiką.

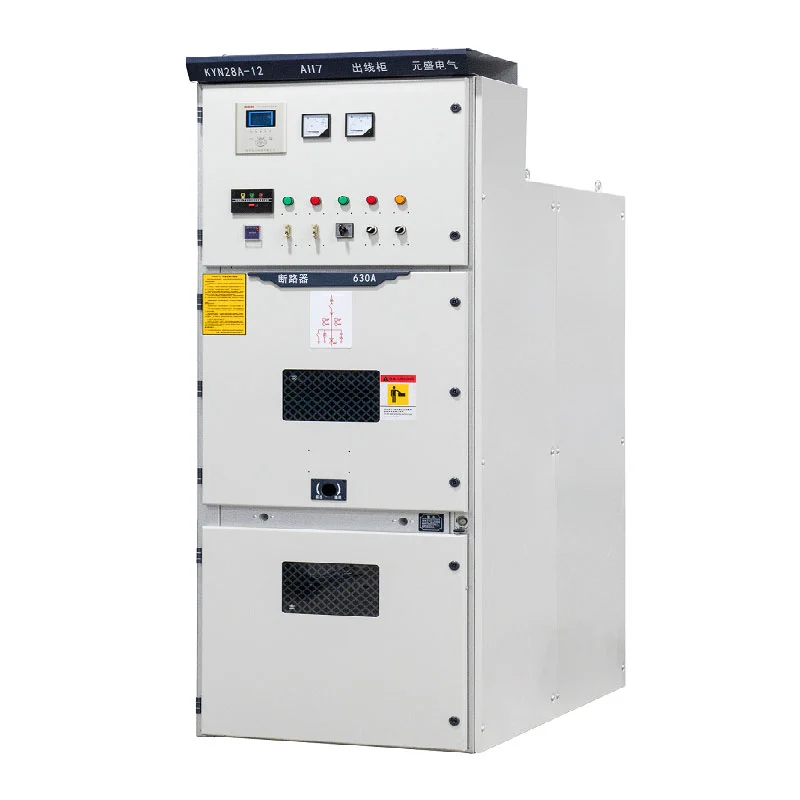

Vidutinės įtampos agregatų eksploatavimo sauga yra vienas iš svarbiausių pirkimų prioritetų – neteisingi perjungimo veiksmai gali sukelti rimtą elektros pavojų. KYN28 serijoje yra integruotas mechaninis penkių atsparumo blokavimas, sukurtas taip, kad sutrukdytų netinkamai darbo tvarkai. Ši aparatinės įrangos kliūtis apsaugo nuo:
Pertraukiklio valdymo klaidos – sustabdo netyčinį išjungimą ar uždarymo veiksmus.
Apkrautas stelažas – slopina vežimėlio judėjimą, kol grandinėje teka srovė.
Įžeminimas esant įtampai – blokuoja įžeminimo jungiklio uždarymą veikiančiame tinkle.
Energijos tiekimas su įžeminimu – apsaugo nuo grandinės įtampos, kai įžeminta.
Neleistinas patekimas į skyrių – neleidžiama personalui patekti į maitinimo blokus.
Fiziškai įgyvendindama privalomą seką, ši blokavimo schema suteikia papildomą apsaugos sluoksnį atliekant perjungimo ir priežiūros užduotis.

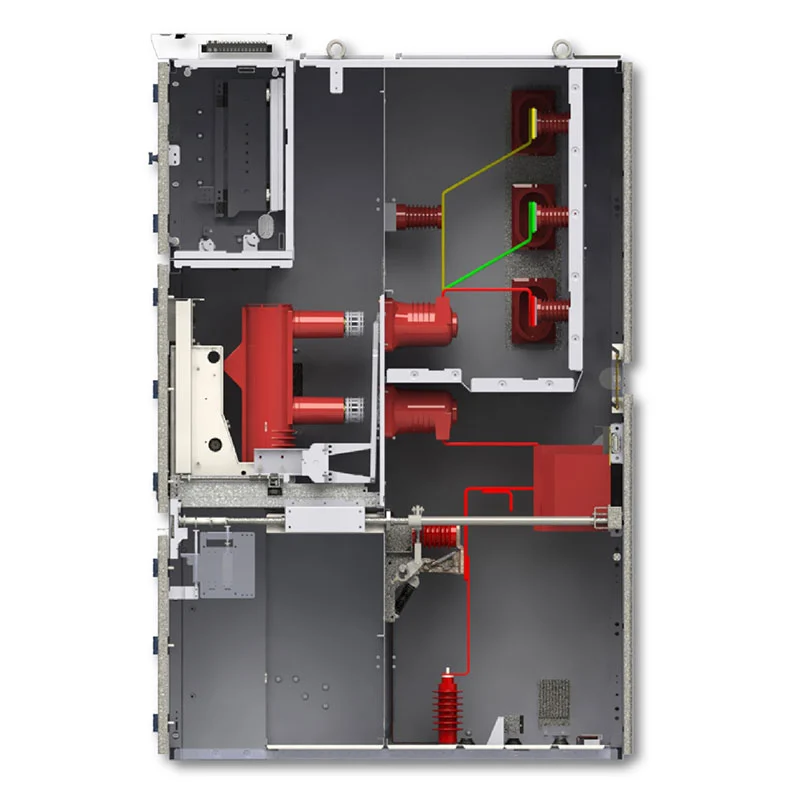

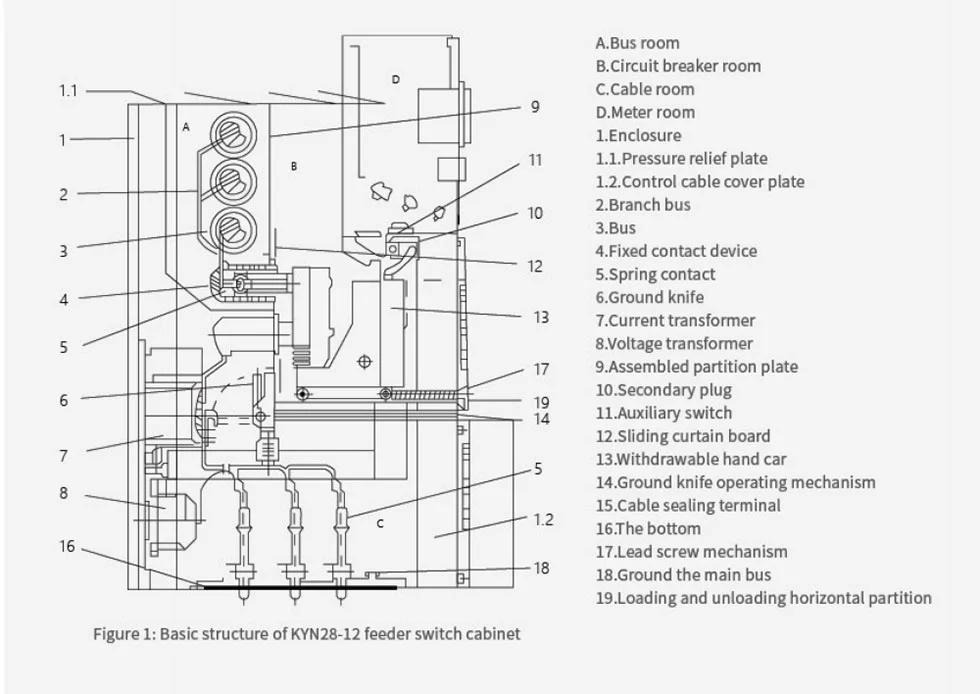

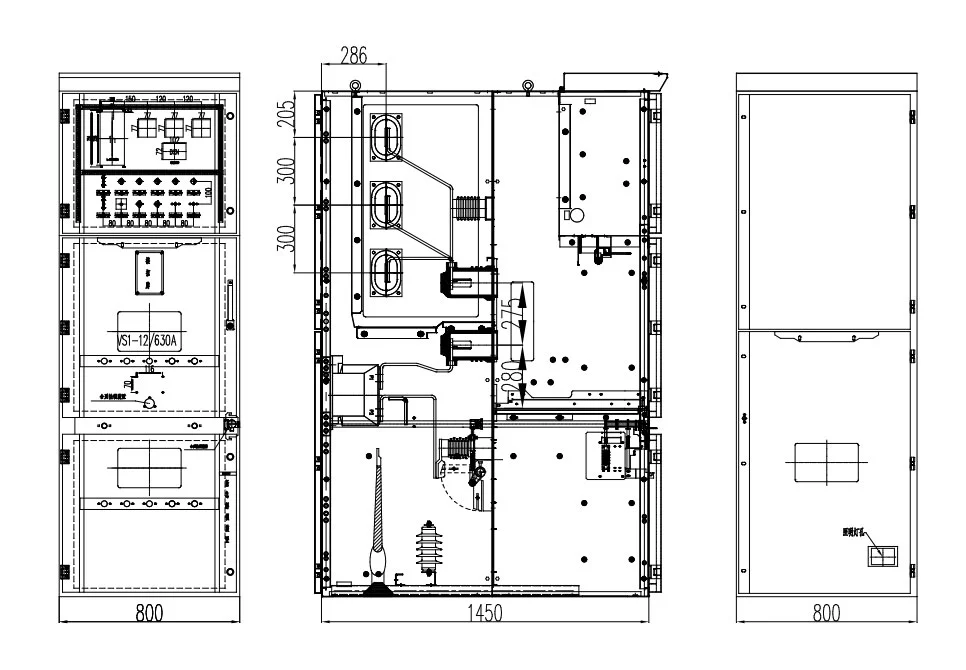

Vidutinės įtampos Vcb skydelyje yra metalu padalintas vidus, kuris izoliuoja pagrindines srovę nešančias dalis. Pertraukiamojo įrenginio skyrius, magistralės kanalas, kabelio galų skyrius, prietaisai ir žemos įtampos skyrius bei slėgio mažinimo kanalas yra išdėstyti atskirai. Šis zonavimo metodas riboja vidinio defekto plitimą ir priežiūros metu išlaiko atskirus mazgus, o vidinė architektūra tampa suprantamesnė operatoriams. Viršutiniai reljefiniai sklendės nurodo valdomą evakuacijos kelią dėl lanko gedimo slėgio, slopindami galimas pasekmes darbuotojams ir kaimyniniams aparatams.
Sukonfigūruota priekiniam valdymui ir priežiūrai, spintelė yra ypač naudinga elektrinėse patalpose, kur užpakalinėje erdvėje yra mažai vietos. Visi standartiniai perjungimo ir išsaugojimo veiksmai atliekami vien tik nuo priekinės pusės. Šis priekinės prieigos modelis taip pat supaprastina kambario dizainą ir sumažina galinio koridoriaus erdvę, reikalingą periodiniam dėmesiui. Drėgmei jautriose vietose gali būti įrengtas vidinis antikondensacinis šildytuvas, kuris sumažins drėgmės nulemtą gedimą korpuso viduje.
Įvairios MV paskirstymo schemos reikalauja skirtingų spintelių vaidmenų. Įranga gali būti paskirta kaip tiekėjas, gaunantis komunalines paslaugas, išeinančius tiekimo variklius arba tiektuvus, PT ir jutimo bloką, matavimo sekciją, magistralės jungtį arba izoliacinę zoną. Toks pritaikomumas įgalina EPC įmones, elektros integratorius ir įrenginių operatorius pritaikyti skirstomųjų įrenginių matricas pagal projekto vienos eilutės diagramą, o ne priversti vienodą spintelės tipą kiekvienoje angoje.
Jėgainės – pagalbinės ir paskirstymo grandinės gamybos įrenginiuose priklauso nuo patikimos vidutinės srovės pavaros, skirtos energijos tiekimui, nukreipimui ir grandinės apsaugai. Nuimamas VCB išdėstymas pateikia veiksmingą atsaką į apsaugą ir perjungimą, leidžiant techninės priežiūros grupėms ištraukti arba pakeisti pertraukiklio vežimėlį, kai reikia.
Pastotės – Pastotėse vidutinės įtampos Vcb skydas gali būti įrengtas įeinančioms linijoms, išeinantiems tiektuvams, magistralių atskyrimui, įtampos stebėjimui ir susijusiems paskirstymo tikslams. Perskirstytas apvalkalas ir penkių atsparumo blokavimo architektūra yra saugaus perjungimo ir aptarnavimo praktikos pagrindas.
Pramonės įrenginiai – Gamybos įmonėse paprastai veikia daugybė variklių, transformatorių, gamybos linijų ir palaikomi elektros tinklai. Vidutinės įtampos Vcb skydelis apima įvairius tiekimo ir variklio apsaugos profilius, centralizuodamas MV perjungimą ir energijos paskirstymą visoje svetainėje.
Kasybos operacijos – gavybos operacijoms reikalingas atsparus variklių, siurblių, vėdinimo, perdirbimo įrenginių energijos paskirstymas ir pagalbiniai poreikiai. Metalu dengtos konstrukcijos ir ištraukiamo pertraukiklio formatas užtikrina patikimą patalpų MV paskirstymo tvarką, pritaikytą atšiaurioms kasybos sąlygoms.
Komerciniai ir aukštybiniai pastatai – dideliuose biurų blokuose ir aukštose konstrukcijose MV įleidimo ir paskirstymo įrenginiai dažnai įrengiami ankštose tam skirtose skirstomuosiuose kambariuose. Priekinis valdymas ir aptarnavimas palengvina erdvės planavimą, kai įrengimo patalpa yra ribota.
Vidutinės įtampos Vcb skydelis yra prieinamas skirtingiems vidutinės įtampos paskirstymo reikalavimams. Pagrindinė techninė parametrai apima:
| Prekė | Specifikacija |
| Nominali įtampa | 3,6kV, 7,2kV, 12kV |
| Vardinis dažnis | 50 Hz / 60 Hz |
| Nominali srovė | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nominali trumpojo jungimo pertraukimo srovė | 25kA, 31,5kA, 40kA, 50kA |
| Nominali trumpalaikė atsparumo srovė | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Apsaugos laipsnis | IP4X išorinis korpusas, IP2X vidiniai skyriai |
| Aplinkos temperatūra | -15°C iki +40°C |
| Aukštis virš jūros lygio | ≤1000 m, sumažintas didesniam aukščiui |
| Montavimas | Vidinis |
Tikroji vardinė įtampa, srovė, trumpojo jungimo galia, spintelės išdėstymas ir kiti techniniai parametrai turėtų būti būti patvirtintas pagal projekto vienos eilutės schemą ir kliento specifikaciją.
Įranga skirta montuoti patalpose, kai aplinkos temperatūra yra nuo -15°C iki +40°C. Kasdienis vidutinė santykinė oro drėgmė neturi viršyti 95%, o mėnesio vidurkis – 90%.
Montavimo aplinkoje neturi būti sprogių ar korozinių dujų, laidžių dulkių ir stiprios vibracijos. Jei įrengimas neatitinka standartinių eksploatavimo sąlygų, techninius reikalavimus reikia patvirtinti Usune prieš gamybą, kad būtų galima įvertinti atitinkamą konfigūraciją.
Usune turi daugiau nei 14 metų patirtį elektros įrangos srityje ir palaiko patyrusią tyrimų ir plėtros komandą galintis sukurti įrangos konfigūracijas pagal konkrečiam projektui keliamus reikalavimus.

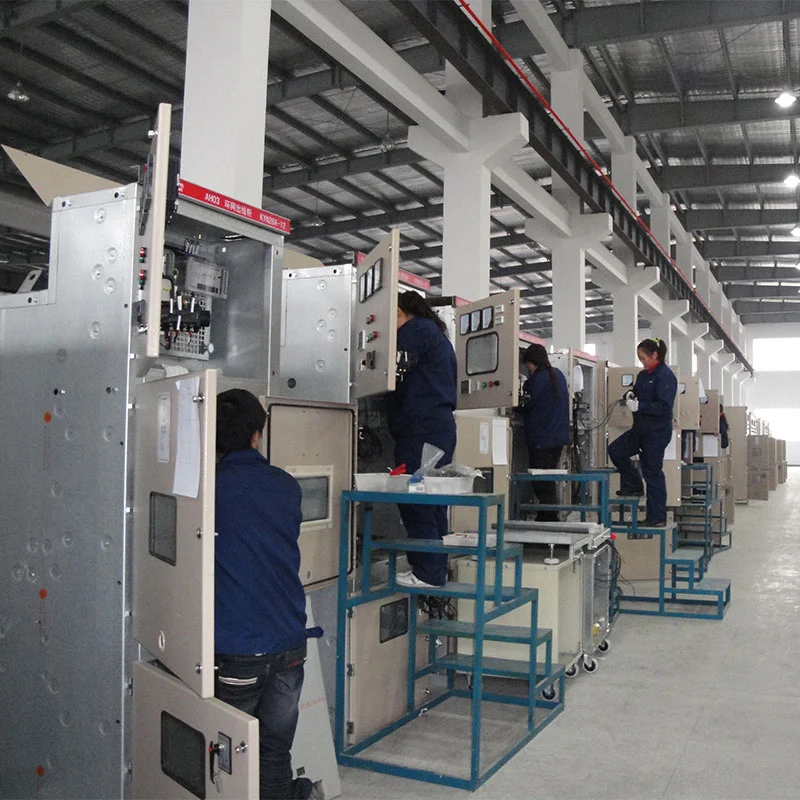

Kokybės kontrolė apima komponentus, surinkimą, elektrinį veikimą ir gatavus gaminius. Įprasti testai yra atliekami prieš įrangai išvežant iš gamyklos, siekiant patikrinti gaminio veikimą ir užtikrinti, kad pristatyta skirstomoji įranga atitinka sutartus techninius reikalavimus.
Skirtingiems projektams gali prireikti skirtingų dabartinių reitingų, spintelių derinių, apsaugos priemonių ir valdymo funkcijas. „Usune“ teikia inžinerinio ryšio ir konfigūracijos palaikymą, pagrįstą kliento vienos eilutės diagramomis ir technines specifikacijas.
Standartinių konfigūracijų atveju „Usune“ gali suteikti maždaug 15–20 dienų gamybos laikotarpį po patvirtinimo ir mokėjimas su faktiniu pristatymo laiku, priklausomai nuo konfigūracijos ir užsakymo kiekio.
„Usune“ tvarko gaminių bandymų ataskaitas ir atitinkamą techninę dokumentaciją, kad palaikytų klientų patikrinimą, projektą patvirtinimo ir tiekėjų kvalifikacijos procedūrų.
Įranga buvo panaudota Cas erdvės raketų paleidimo projektui, kuriame vidutinės įtampos elektros energija paskirstymo įranga buvo reikalinga specializuotai aviacijos ir kosmoso infrastruktūrai.
Raketų paleidimo įrenginiuose yra kritinių elektros apkrovų ir pagalbinių sistemų, kurioms reikalinga patikima galia paskirstymo ir kontroliuojamo perjungimo procedūros. Šio tipo projektuose reikia skirstomųjų įrenginių konfigūracijos atsižvelgti ne tik į elektros galią, bet ir į eksploatavimo saugą, gedimų izoliavimą, techninės priežiūros prieinamumą ir įrangos integravimas į bendrą elektros paskirstymo sistemą.
Ištraukiama vakuuminio grandinės pertraukiklio konstrukcija ir penkių atsparumo mechaninė blokavimo sistema užtikrina tinkamą konfigūracija kontroliuojamoms perjungimo ir priežiūros operacijoms. Suskaidyta spintelės struktūra toliau palaiko atskyrimą tarp pertraukiklio, šynos, kabelio ir valdymo sekcijų.
Projekto nuoroda parodo Usune vidutinės įtampos skirstomųjų įrenginių technologijos pritaikymą specializuotiems infrastruktūrą, kurioje elektros paskirstymo patikimumas ir eksploatavimo sauga yra svarbūs inžinerijai svarstymus.
Gaminys pagamintas atsižvelgiant į taikomus IEC ir GB reikalavimus, taikomus vidutinės įtampos skirstomiesiems įrenginiams ir elektros įranga. „Usune“ veikia pagal ISO 9001 kokybės vadybos sistemą, ISO 14001 aplinkosaugos standartą Valdymo sistema ir ISO 45001 darbuotojų saugos ir sveikatos vadybos sistema.
Produktas taip pat turi CE sertifikatą atitinkamose tarptautinėse rinkose. Bandymų ataskaitos ir techninės dokumentacija gali būti pateikta pagal projekto ir užsakovo reikalavimus.
Standartinė konfigūracija apima 3,6 kV, 7,2 kV ir 12 kV programas. Konkrečiam projektui vardinė įtampa ir izoliacijos parametrai turi būti patvirtinti pagal elektros sistemos reikalavimus.
Ištraukiamas vežimėlis leidžia perkelti vakuuminį grandinės pertraukiklį iš darbinės ir izoliuotos padėties. Tai todėl tikrinimas, bandymas, keitimas ir priežiūra yra patogesni nei nuolat fiksuotas pertraukiklis susitarimas.
Penkių atsparumo sistema yra mechaninis saugos blokavimas, skirtas užkirsti kelią neteisingoms veikimo sekoms. Tai padeda užkirsti kelią netinkamam pertraukiklio veikimui, vežimėlio judėjimui esant apkrovai, netinkamam įžeminimo jungiklio veikimui, maitinimo įjungimui įžeminta grandinė ir atsitiktinis patekimas į įtampuotus skyrius.
Taip. Skirstomieji įrenginiai gali būti išdėstyti kaip įeinantys, išeinantys, PT, matavimo, magistralės skirstytuvai arba izoliacinės spintos pagal projekto elektros konfigūraciją.
Taip. „Usune“ palaiko OEM reikalavimus, tokius kaip klientų logotipai, įmonių pavadinimai ir konkrečiam projektui būdingos konfigūracijos, priklauso nuo techninio ir gamybos patvirtinimo.
Standartinių konfigūracijų atveju įprastas gamybos laikotarpis yra apie 15–20 dienų po apmokėjimo ir techninio apmokėjimo patvirtinimas. Tikrasis pristatymo laikas priklauso nuo gaminio konfigūracijos, kiekio ir projekto reikalavimų.
„Usune“ atlieka kokybės patikrinimą nuo komponentų iki galutinio surinkimo ir atlieka įprastinius bandymus prieš išsiunčiant. Atitinkamos bandymų ataskaitos gali būti pateiktos pagal kliento ir projekto reikalavimus.
Standartinis garantinis laikotarpis yra 12 mėnesių nuo išsiuntimo datos, atsižvelgiant į sutartus pardavimo ir techninius reikalavimus sąlygomis.
Jei perkate vidutinės įtampos Vcb skydą elektrinei, pastotei, pramonės objektui, kasybos projektui, komercinio pastato ar specializuoto infrastruktūros projekto, Usune gali teikti konfigūracijos palaikymą pagal jūsų elektros reikalavimai.
Atsiųskite savo vienos eilutės diagramą, vardinę įtampą, vardinę srovę, trumpojo jungimo lygį, spintelės kiekį ir reikalingą funkcijas Usune techniniam įvertinimui ir citatos siūlymui.
